Kia Cee'd: процедуры бесключевого доступа и охранной сигнализации / ремонта передатчика

Руководство по ремонту Kia Cee'd JD. / Электрическая система кузова / Бесключевой доступ и охранная сигнализация / Процедуры ремонта передатчика

осмотр
1.
Убедитесь, что красный индикатор мигает при нажатии кнопки блокировки или разблокировки двери. нажимается на передатчике.
2.
Извлеките аккумулятор (А) и проверьте напряжение, если красный индикатор не мигает.
Стандартное напряжение: 3 В

3.
Вставьте батарею (А) в тестер (09954-2P100).

4.
Нажмите кнопку тестирования, и если на экране отображается «0,00», это означает, что что напряжение батареи составляет 2 В или меньше.
5.
Если на экране отображается «L», это означает, что батарея разряжена. и его нужно заменить.
6.
Во избежание разряда электричества отключите питание тестера.
7.
Замените батарею передатчика на новую, если напряжение маломощное. затем попробуйте запереть и отпереть двери с помощью передатчика, нажав кнопку блокировки или разблокировки пять или шесть раз.
8.
Если двери запираются и отпираются, передатчик исправен, но если двери не блокируйте и не разблокируйте, зарегистрируйте код передатчика, затем попробуйте заблокировать и разблокировать двери.
9.
Если двери запираются и отпираются, передатчик исправен, но если двери не блокируйте и не открывайте, замените передатчик.
Неправильно утилизированный аккумулятор может нанести вред окружающей среде и здоровье человека.
Утилизируйте батарею в соответствии с местными законами или правилами.
Регистрация кода передатчика (с использованием ГДС)
1.
Подключите кабель DLC GDS к разъему канала передачи данных (16 контактов) в нижней панели накладки со стороны водителя, включите питание GDS.

2.

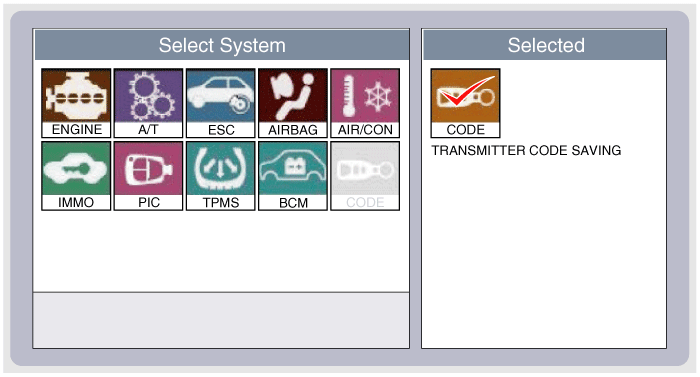

Выберите модель автомобиля, а затем выполните «СОХРАНЕНИЕ КОДА».

3.

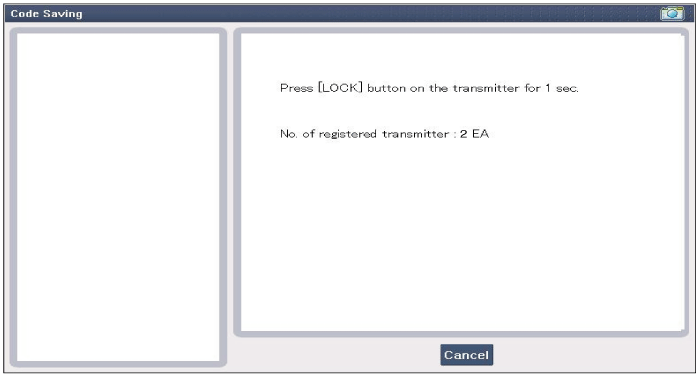

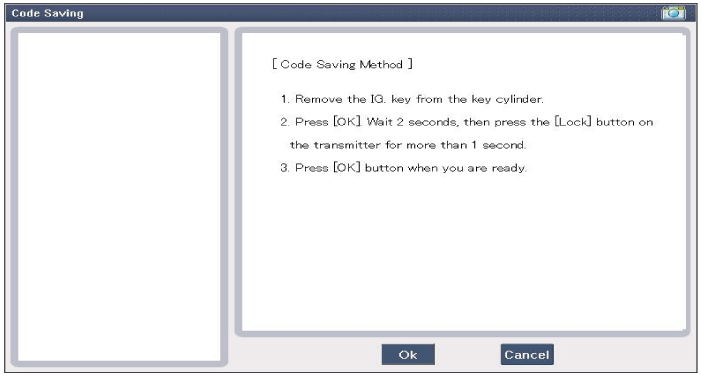

После выбора меню «CODE SAVING», нажмите кнопку «ENTER», затем экран будет показано, как показано ниже.

4.

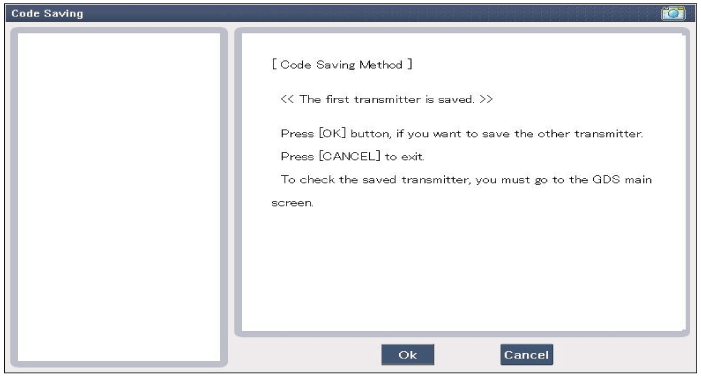

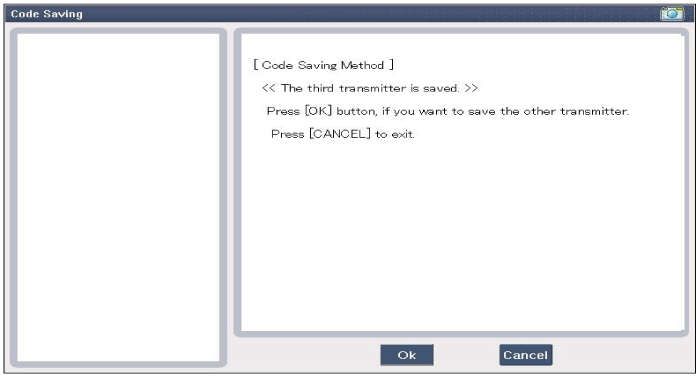

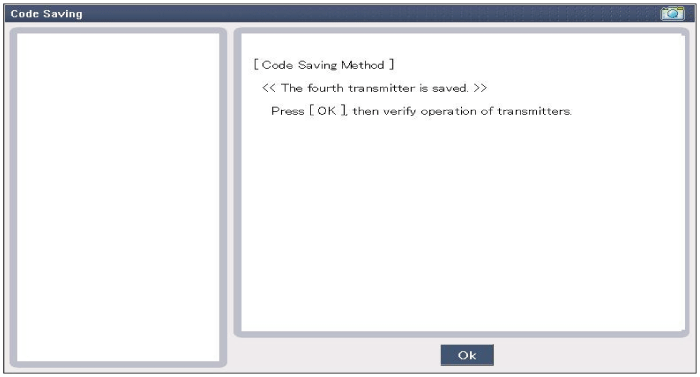

После извлечения ключа зажигания из цилиндра ключа нажмите кнопку «ВВОД». для перехода к следующему режиму сохранения кода. Выполните шаги с 1 по 4 и то сохранение кода завершено.

Технические характеристики передатчика
Спецификация Элемент Описание Источник питания 3В Рабочая Температура -20°C ~ +60°C (-4°F ~ ...
