Kia Picanto: система управления автоматическим освещением / датчик автоматического освещения
Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг.
/
Электрическая система кузова
/
Система автоматического управления освещением
/ Автоматический датчик освещенности
Процедуры ремонта
| осмотр |
Проверять

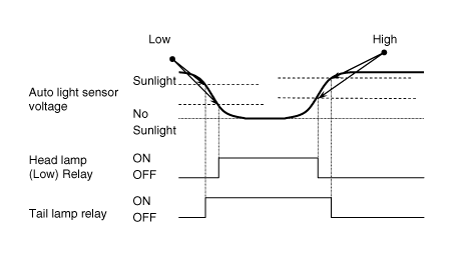

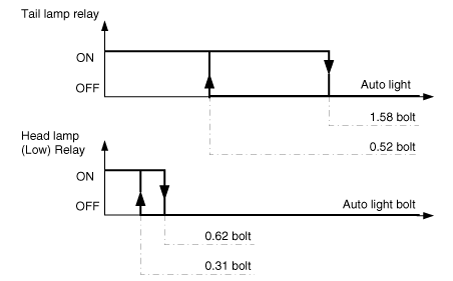

если автоматическое управление освещением работает как временная диаграмма, показанная ниже.
Выходной сигнал заднего фонаря и выходной сигнал фары (низкий) управляются в зависимости от
вход датчика автоматического освещения (интенсивность освещения), когда функция автоматического освещения
Переключатель в многофункциональном переключателе включен, и автомобиль находится в режиме IGN1.
или режим IGN2 ON. Если IGN1 = ON, BCM определяет это напряжение, и если
напряжение превышает номинальное напряжение, происходит сбой автоматического освещения. (ниже 4В
или выше 6В)
Отказ
Возникновение: Если происходит сбой автоматического освещения, необходимо повернуть фару.
ВКЛ независимо от уровня солнечного света. Это делается для того, чтобы головной фонарь не
выключается в случае сбоя автоматического освещения в ночное время.
|
В
состояние IGN1 ON, когда модуль многофункционального переключателя обнаруживает авто
включение света, выход реле задних фонарей и выход реле ближнего света фар
контролируются в соответствии с входным сигналом датчика автоматического освещения. Автоматический свет
управление не работает, если контактный источник солнечного света (регулируемое питание 5 В от
Зажигание 1 питание датчика солнечного света) находится в коротком замыкании с
заземление. Если IGN1 включен, BCM контролирует диапазон этого источника питания и повышает
сбой, как только напряжение питания выходит за допустимые пределы. Тогда это
неисправность, и пока она присутствует, фара должна быть
включен, не заботясь об уровне солнечного света, обеспечиваемом
Датчик. Это предназначено для предотвращения отключения любой фары, когда
отказ происходит ночью.
| Удаление |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |

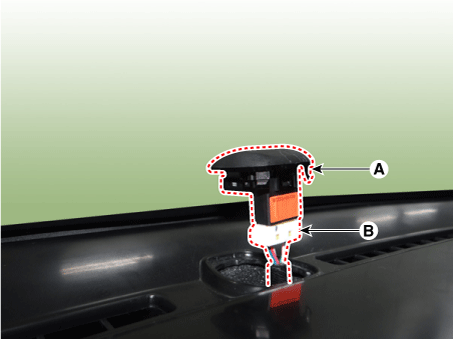

Снимите датчик автоматического освещения (А) с основной подушки безопасности.
|
| 3. |

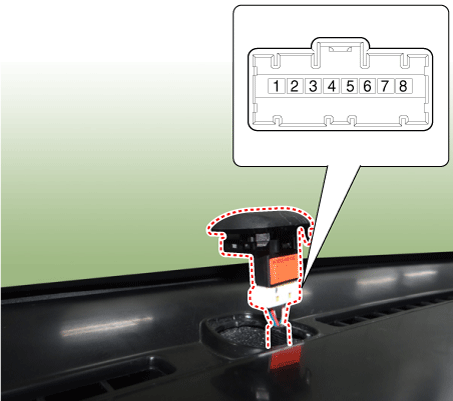

Отсоедините разъем датчика автоматического освещения (В).
|
| Монтаж |
| 1. |
Подсоедините разъем датчика автоматического освещения.
|
| 2. |
Установите датчик автоматического освещения.
|
| 3. |
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
|
Система автоматического управления освещением
Технические характеристики
Технические характеристики
Предметы
Технические характеристики
Номинальное напряжение 5 В Нагрузка Макс. 1 мА (релейная нагрузка) Освещенность (люкс) 50 1,22 ± 0. ...
