Электрическая система кузова
/ Система управления автоматическим освещением

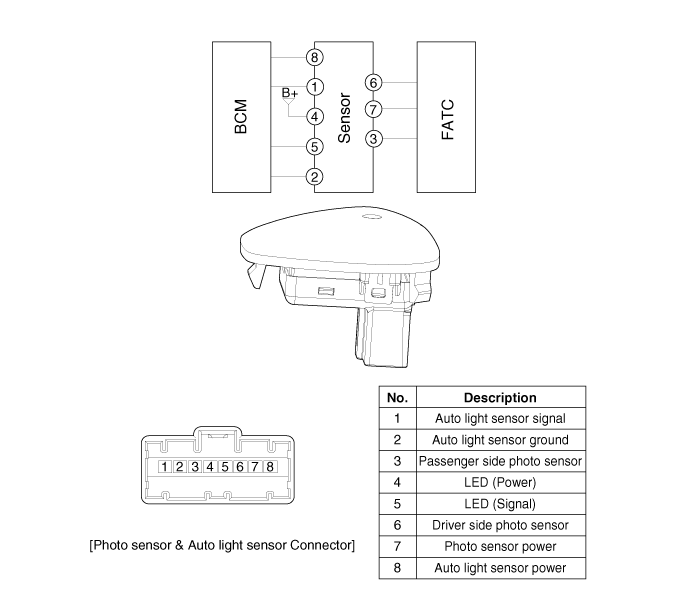

Технические характеристики
| Технические характеристики |
|
Предметы
|
Технические характеристики
|
|
|
Номинальное напряжение
|
5В
|
|
|
Нагрузка
|
Макс. 1 мА (релейная нагрузка)
|
|
|
Освещение (ЛЮКС)
|
50
|
1,22 ± 0,27 В
|
|
150
|
3,23 ± 0,71 В
|
|

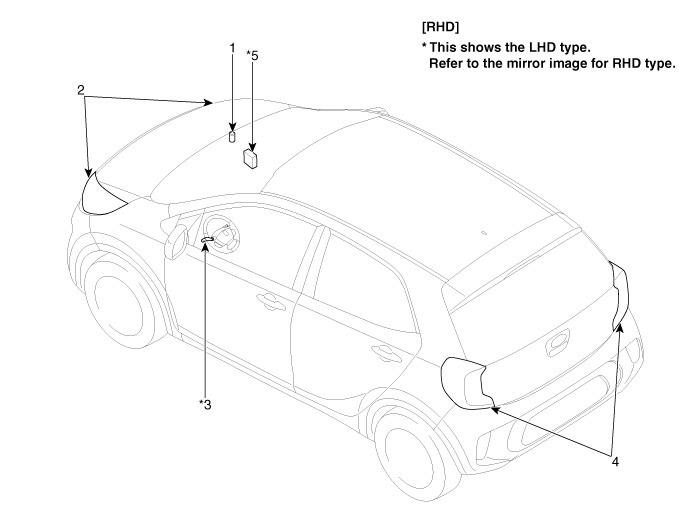

Компоненты и расположение компонентов
| Расположение компонента |
|
1. Датчик автоматического освещения
2. Фары 3. Переключатель освещения (Авто) |
4. Задние фонари
5. Модуль управления кузовом (BCM) |
Принципиальные диаграммы
| Принципиальная электрическая схема |
Описание и работа
| Описание |
Его
система, которая использует датчик освещенности для автоматического включения
задний фонарь и фара на основе изменения окружающей среды
состояние освещения. Активируется при въезде/выезде автомобиля.
туннель, или когда условия освещения в окружающей среде
изменения из-за дождя, снега или тумана. Меры предосторожности, соответствующие использованию
этой системы заключаются в следующем.
| 1. |
Не добавляйте другое устройство поверх этого устройства.
|
| 2. |
Обязательно переключайтесь на ручной режим в условиях плохой видимости, таких как туман, сильный дождь или облачная погода.
|
| 3. |
Освещение
интенсивность в реальном транспортном средстве не всегда постоянна, и лампа ВКЛ/ВЫКЛ
время может очень зависеть от климата, сезона и окружающих
среда.
|
| 4. |
Используйте эту систему только во время восхода и захода солнца и вручную регулируйте включение/выключение лампы в обычных условиях.
|
| 5. |
Ошибка может возникнуть, если применяется светоблокирующее покрытие, которое может изменить внутреннее освещение.
|
