Kia Picanto: Система сцепления / Переключатель сцепления

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Система сцепления / Система сцепления / Переключатель сцепления

Технические характеристики

Элемент	Технические характеристики
Рабочее напряжение	12,5 В постоянного тока
Рабочая сила	Исходное положение: 0,25 ± 0,15 Н (0,025 ± 0,015 кг, 0,056 ± 0,034 фунта)
Рабочая сила	Полное положение: 0,8 ± 0,2 Н (0,08 ± 0,02 кгс, 0,579 ± 0,014 фунт-фут)
Рабочая температура	от -40°C до 80°C (от -40°F до 176°F)

Описание и работа

Описание

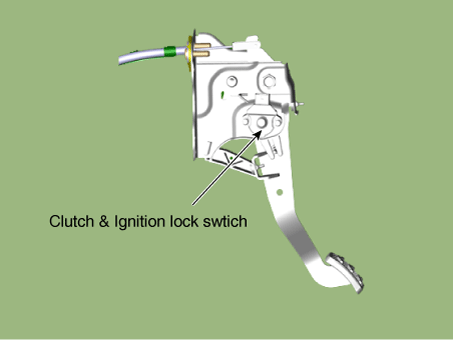

–	Выключатель блокировки зажигания установлен на педали сцепления.

–	Выключатель блокировки зажигания срабатывает при нажатии на педаль сцепления.

–	Если педаль сцепления не нажата, двигатель не запускается.

Процедуры ремонта

осмотр

Проверка компонентов

1.	Снимите выключатель сцепления и замка зажигания.

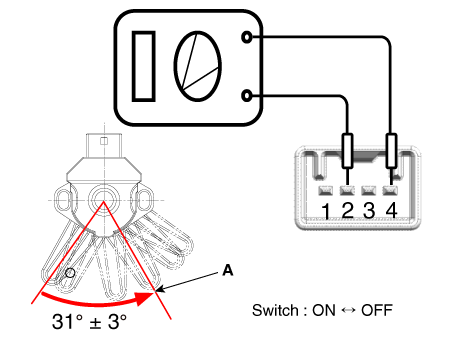

2.	Поверните рычаг переключателя в направлении стрелки, чтобы проверить рабочую точку (А).

Удаление

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.	Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)

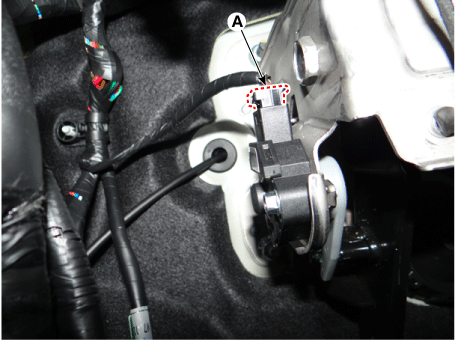

3.	Отсоедините разъем выключателя сцепления и выключателя замка зажигания (А).

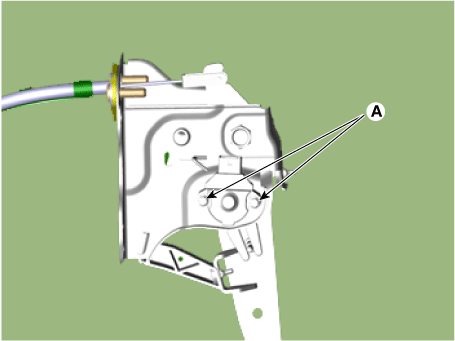

Ослабьте болты (А) и снимите выключатель замка зажигания и выключатель сцепления.

Момент затяжки :

2,0–3,9 Н·м (0,2–0,4 кг·м, 1,4–2,9 фунт·фут)

Монтаж

Установите в порядке, обратном снятию.

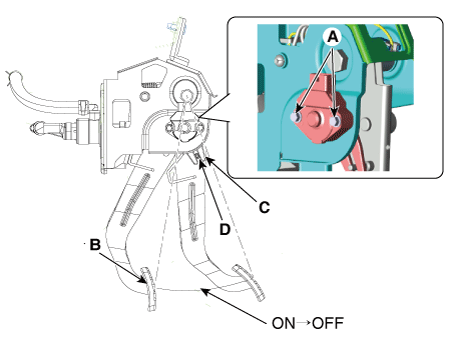

А.	Крепление педали сцепления конец (B).

Б.	Слегка затяните болт после фиксации крюка педали сцепления (D) к рычагу переключения (C).

С.

Поверните рычаг выключателя замка зажигания в положение ON → OFF и затем затяните болты (A) с указанным моментом.

Рабочий ход педали сцепления (B):

[Каппа 1.0 MPI/FFV, Каппа 1.2 MPI]

70 мм ± 3,0 мм (2,7559 ± 0,1181 дюйма)

[Каппа 1.0 Т-ГДИ]

72,5 мм ± 3,0 мм (2,8543 ± 0,1181 дюйма)

Момент затяжки :

2,0–3,9 Н·м (0,2–0,4 кг·м, 1,4–2,9 фунт·фут)
