Kia Picanto: Тормозная система / Педаль тормоза
Компоненты и расположение компонентов

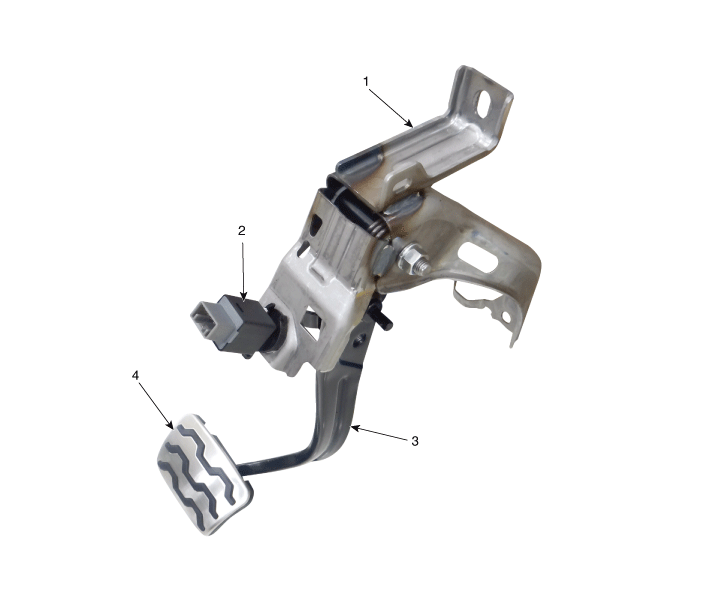

| Компоненты |
|
1. Тормозной элемент в сборе
2. Выключатель стоп-сигнала |
3. Рычаг педали тормоза в сборе
4. Накладка педали тормоза |
Процедуры ремонта
| Удаление |
| 1. |
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите нижнюю панель аварийной подушки.
(См. Кузов — «Нижняя панель аварийной площадки»)
|
| 3. |
Снимите рулевую колонку.
(См. Система рулевого управления — «Рулевая колонка и вал»)
|
| 4. |

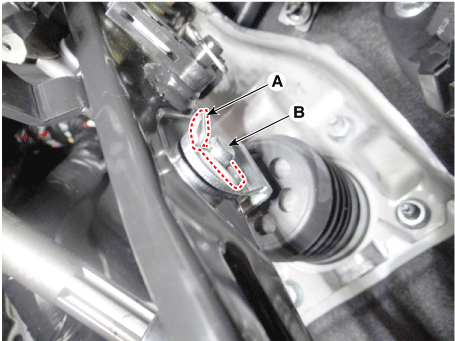

Снимите стопорный штифт (А) и штифт с плоской головкой (В).
|
| 5. |

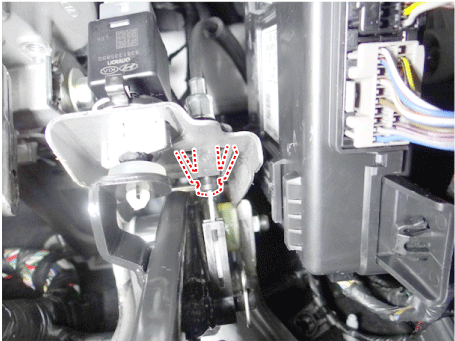

Снимите штифт троса с педали тормоза.
|
| 6. |

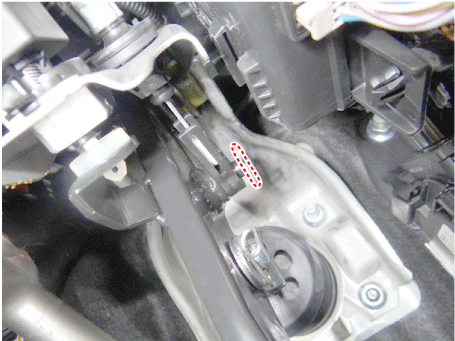

Отсоедините зажим от педали тормоза.
|
| 7. |

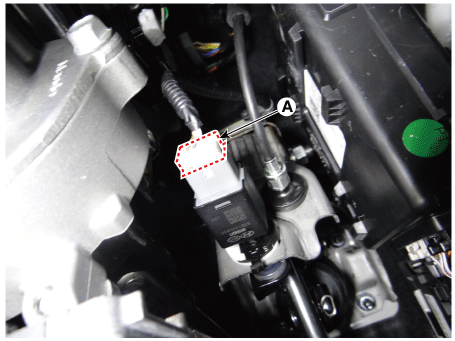

Отсоедините разъем выключателя стоп-сигналов (А).
|
| 8. |

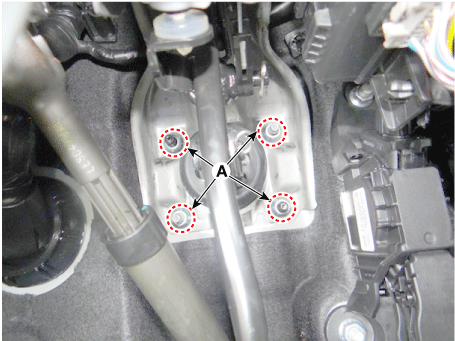

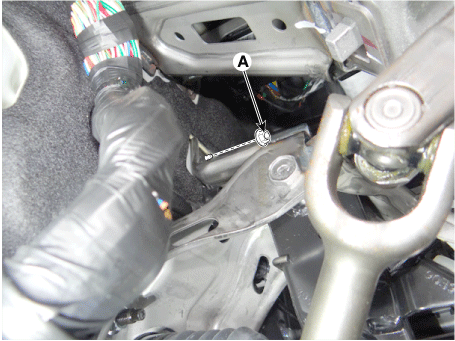

Снимите гайки крепления педали тормоза (А).
|
| осмотр |
| 1. |
Проверьте втулку на износ.
|
| 2. |
Проверьте педаль тормоза на изгиб или скручивание.
|
| 3. |
Проверьте возвратную пружину педали тормоза на наличие повреждений.
|
| Монтаж |
| 1. |
Устанавливайте в порядке, обратном снятию
|
