Компоненты и расположение компонентов

Компоненты

[Каппа 1.0 MPI/FFV, Каппа 1.2 MPI]

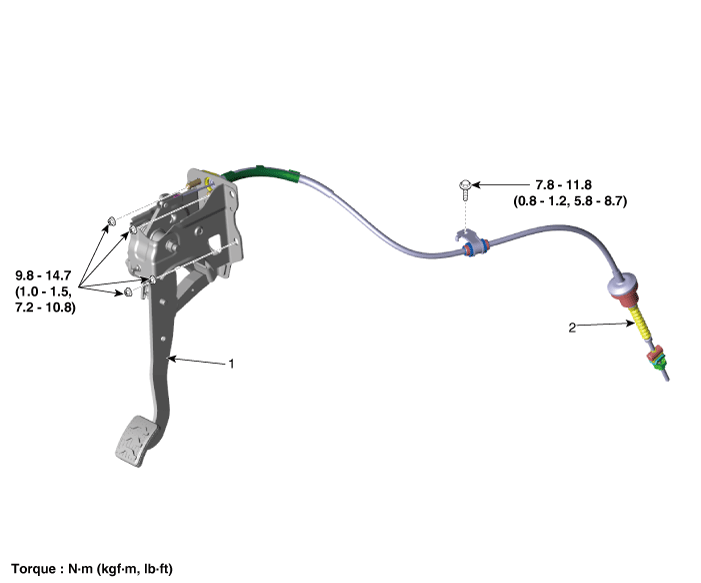

1. Педаль сцепления в сборе

2. Трос сцепления

[Каппа 1.0 Т-ГДИ]

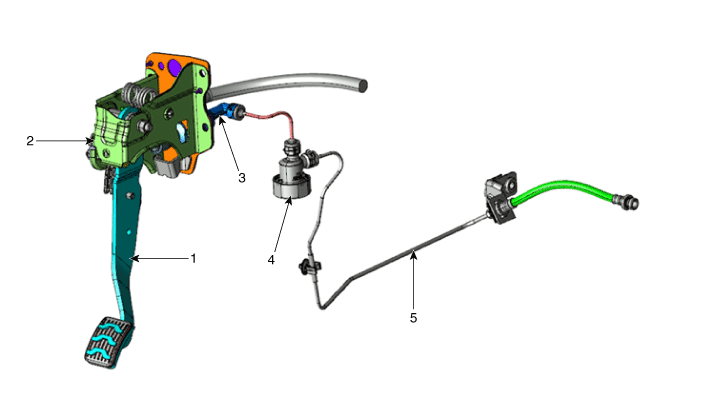

1. Педаль сцепления в сборе
2. Замок зажигания и выключатель сцепления
3. Главный цилиндр

4. Регулятор сцепления
5. Трубка сцепления

Процедуры ремонта

Замена

[Каппа 1.0 MPI/FFV, Каппа 1.2 MPI]

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

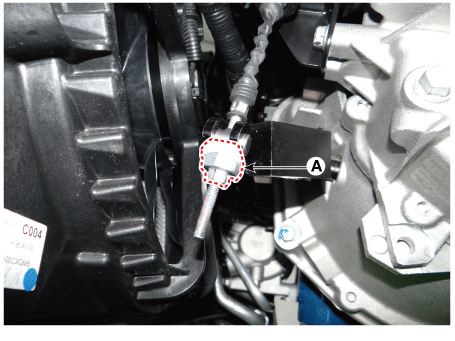

2.	Ослабьте регулировочную гайку троса сцепления (А) и затем отделите трос сцепления.

3.	Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)

4.	Снимите распределительную коробку. (См. Электрическая система кузова — «Распределительная коробка (пассажирское отделение))».

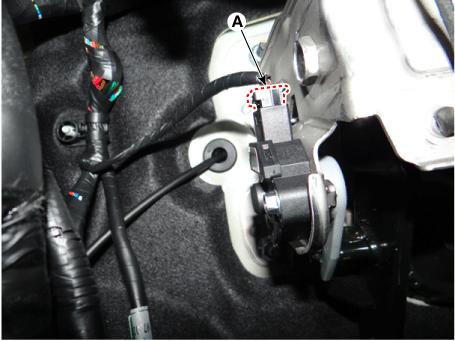

5.	Отсоедините разъем выключателя сцепления и выключателя замка зажигания (А).

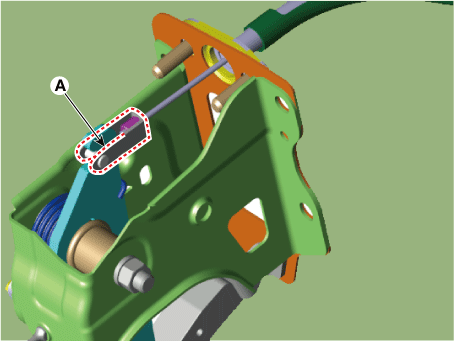

6.	Нажмите на педаль сцепления, а затем снимите трос сцепления (А).

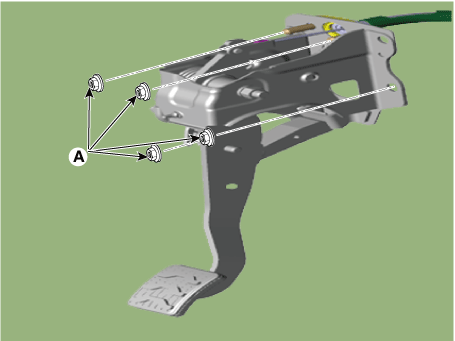

Ослабьте гайки (А) и снимите педаль сцепления.

Момент затяжки :

9,8–14,7 Н·м (1,0–1,5 кг·м, 7,2–10,8 фунт·фут)

8.	Установите в порядке, обратном снятию.

[Каппа 1.0 Т-ГДИ]

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.	Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)

3.	Снимите распределительную коробку. (См. Электрическая система кузова — «Распределительная коробка (пассажирское отделение))».

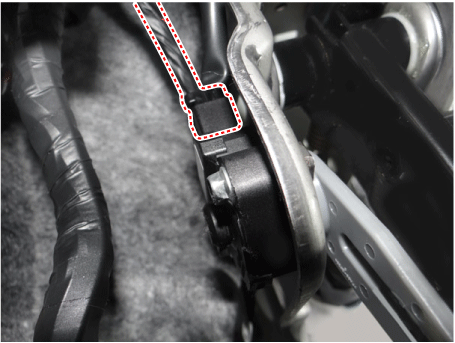

4.	Отсоедините разъем замка зажигания и выключателя сцепления.

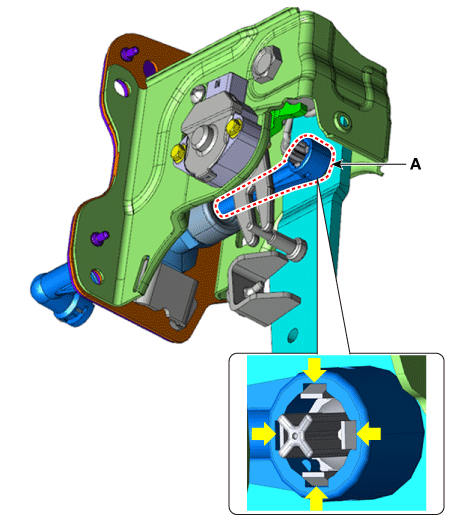

5.	Снимите конец толкателя (А) с педали сцепления.

6.	Извлеките аккумулятор. G 1.0 T-GDI KAPPA (см. Электрическая система двигателя — «Аккумуляторная батарея»)

7.	Снимите ЕСМ. G 1.0 T-GDI KAPPA (см. Блок управления двигателем/топливная система — Модуль управления двигателем (ECM)")

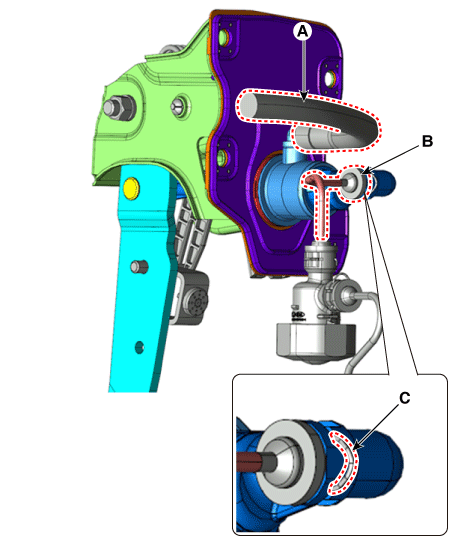

Отсоедините шланг бачка (А) и трубку сцепления (В) от главного цилиндра сцепления после удаления штифта (С).

Делать не проливать тормозную жидкость на автомобиль; это может повредить краску, если тормоз жидкость попала на краску, немедленно смойте ее водой.

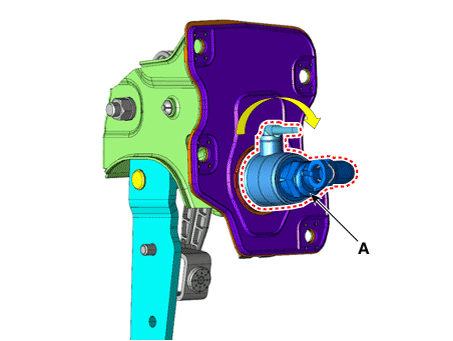

9.	Снимите главный цилиндр сцепления (А), повернув его по часовой стрелке.

10.

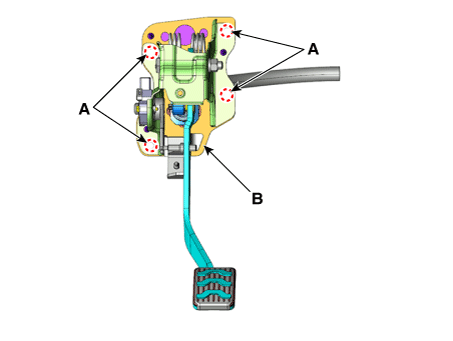

Снимите педаль сцепления (В) после ослабления гаек крепления (А).

Момент затяжки :

9,8–14,7 Н·м (1,0–1,5 кгс·м, 7,2–10,8 фунт·фут)

11.	Установите в порядке, обратном снятию.
