Kia Picanto: модуль подушки безопасности / модуль подушки безопасности водителя (DAB) и часовая пружина

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Сдержанность / Модуль подушки безопасности / Модуль подушки безопасности водителя (DAB) и часовая пружина

Описание и работа

Описание

Водитель Подушка безопасности (DAB) установлена в рулевом колесе и электрически подключен к SRSCM через часовую пружину. Он защищает водителя, срабатывание подушки безопасности при лобовом столкновении. SRSCM определяет срабатывание подушки безопасности водителя (DAB).

Никогда попытаться измерить сопротивление цепи модуля подушки безопасности (пиропатрон) даже если вы используете указанный тестер. Если сопротивление цепи измерено с помощью тестера, случайное срабатывание подушки безопасности приведет к серьезная травма.

Компоненты и расположение компонентов

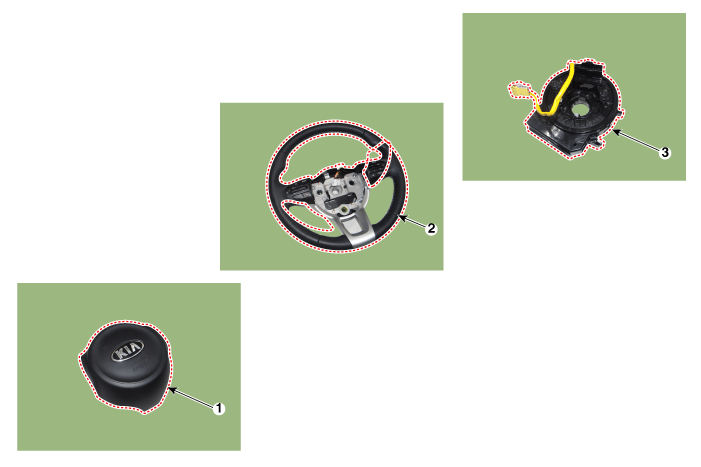

Компоненты

1. Подушка безопасности водителя (DAB)
2. Рулевое колесо

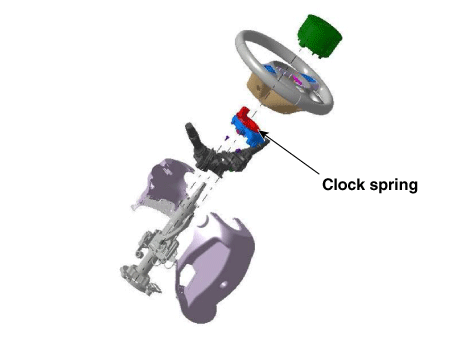

3. Часовая пружина

Процедуры ремонта

Удаление

Перед установкой рулевого колеса установите передние колеса прямо.

Если руль и передние колеса не установлены прямо вместе, это может повлиять на количество оборотов рулевого колеса и повредить кабель внутри часовой пружины.

2.	Отсоедините отрицательную клемму аккумулятора и подождите не менее 30 секунд, прежде чем начать работу.

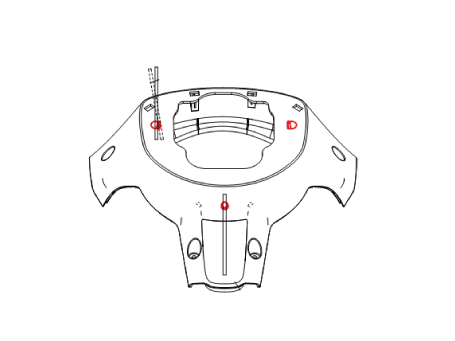

3.	Пока поворачивая руль влево и вправо, нажмите на части с пометкой A (3 красных кружка) под рулевым колесом, а затем снимите модуль подушки безопасности.

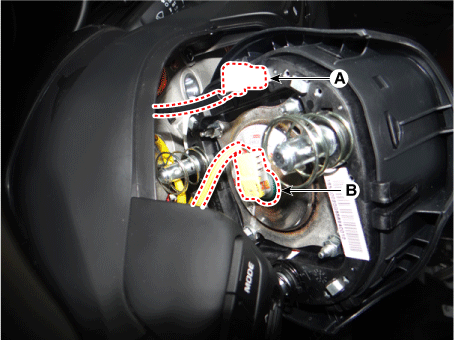

Отсоедините разъем звукового сигнала (А) и разъем подушки безопасности (В).

Снятый модуль подушки безопасности следует хранить в чистом и сухом месте крышкой накладки вверх.

5.	Снимите рулевое колесо. (См. Система рулевого управления — «Рулевое колесо»)

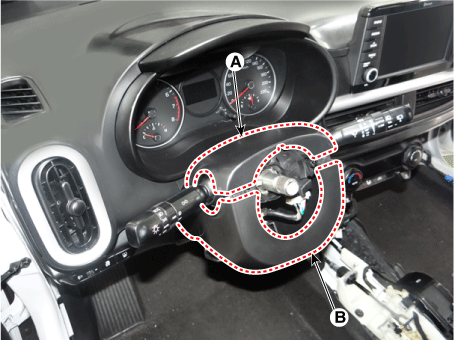

6.	Снимите верхний кожух рулевой колонки (А).

7.	Ослабьте винты и снимите нижний кожух (B).

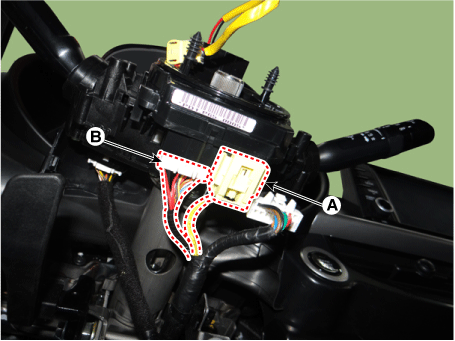

8.	Отдельный разъем жгута проводов часовой пружины (A) к разъему жгута проводов звукового сигнала (B) в часовая пружина.

осмотр

Модуль подушки безопасности

Если во время следующей проверки будут обнаружены какие-либо неподходящие детали, замените модуль подушки безопасности новым.

1.	Проверьте покрытие колодки на наличие вмятин, трещин или деформации.

2.	Проверьте модуль подушки безопасности на наличие вмятин, трещин или деформации.

3.	Проверьте крюки и разъемы на наличие повреждений, клеммы на деформацию и жгут на предмет заеданий.

4.	Проверьте корпус газогенератора подушки безопасности на наличие вмятин, трещин или деформаций.

Часовая весна

1.	Если в результате следующих проверок будет обнаружена хотя бы одна неисправность, замените часовую пружину новой.

2.	Проверьте разъемы и защитную трубку на наличие повреждений, клеммы на деформацию.

Монтаж

Перед установкой рулевого колеса установите передние колеса прямо.

2.	Подсоедините разъем жгута часовой пружины и разъем жгута звукового сигнала к часовой пружине.

Заводская настройка часовой пружины — нейтральная.

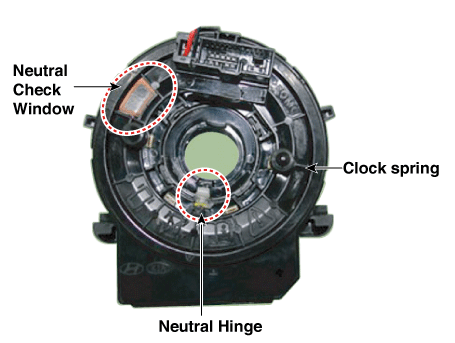

(1)	Если белый кабель виден через контрольное окно нейтрального положения на 10 часов, пружина находится в нейтральном положении.

(2)

Если белый кабель не виден через 10-часовую нейтраль изделия Установите флажок «Окно», затем вручную установите нейтральное значение.

Нейтральное контрольное окно: нормальное	Нейтральное контрольное окно: неисправность

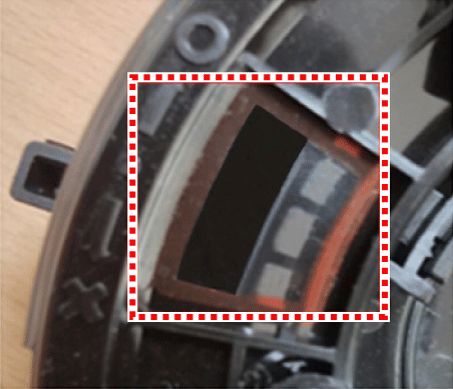

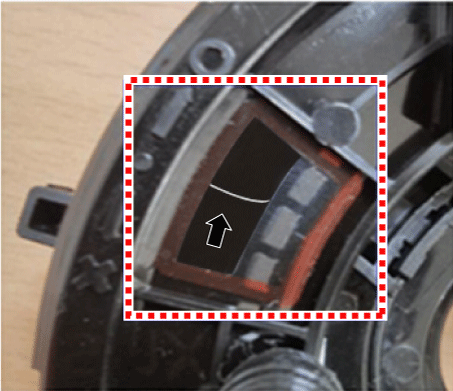

Белый кабель виден через контрольное окно нейтрали на 10 часов	Белый кабель не виден через контрольное окно нейтрали на 10 часов

Повреждение часов пружина может вызвать электрические неисправности в контрольной лампе подушки безопасности, звуковом сигнале, громкая связь, автоматический круиз, подогрев проводов и подогрев руля, а также шум от поворачивая руль.

Процедура ручной установки нейтрального положения часовой пружины.

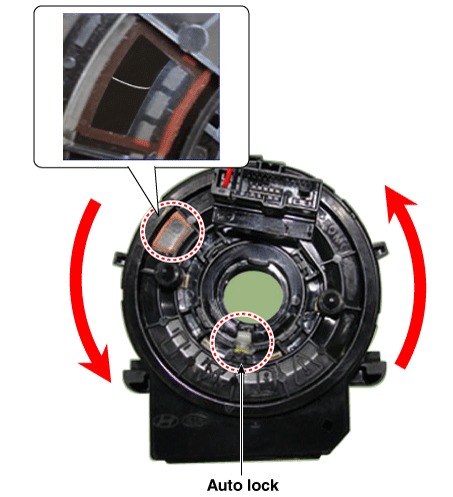

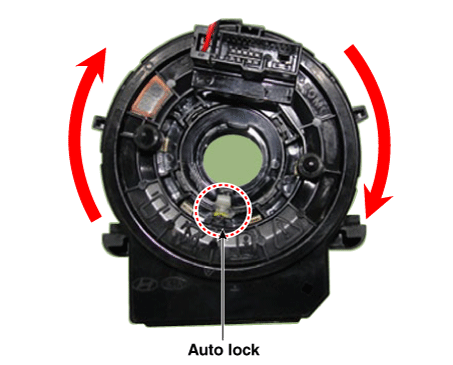

(1)	Нажмите кнопку автоматической блокировки, расположенную в положении «6 часов», и поверните ее по часовой стрелке до упора.

(2)

Толкать кнопка автоматической блокировки, расположенная в положении «6 часов», и поверните против часовой стрелки до совмещения с нейтральной меткой (A). (Ссылаться к таблице ниже для необходимого количества вращений)

Номер части	Вращение
93490 - Г3130/Г3240/Г4230/Х5100	3.2
93490 - Г3030/Х5000	3,9

(3)	Если белый кабель виден через контрольное окно нейтрали на 10 часов, значит, пружина установлена в нейтральное положение.

5.	Установите кожух рулевой колонки и рулевое колесо. (См. Система рулевого управления — «Рулевое колесо»)

6.	Соединять разъем модуля подушки безопасности водителя (DAB) и разъем звукового сигнала, а затем установить модуль подушки безопасности водителя (DAB) на рулевое колесо

7.	Подсоедините отрицательную клемму аккумуляторной батареи.

8.	Проверять если пульт дистанционного управления на рулевом колесе, система подушек безопасности и звуковой сигнал нормально работает после полного поворота рукоятки влево и вправо при установке модуля подушки безопасности.
