Kia Picanto: Люк на крыше / Мотор люка

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Электрическая система кузова / Люк на крыше / Мотор люка

Процедуры ремонта
осмотр
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите обивку крыши в сборе.
(См. Кузов — «Обшивка крыши в сборе»)
3.

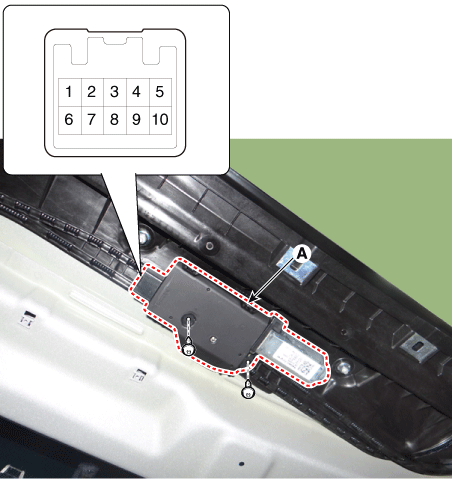

Снимите стеклоподъемник (А) после ослабления крепежных винтов.

4.

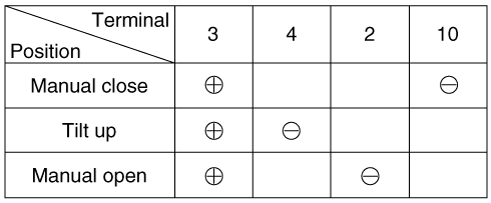

Заземлите клеммы, как указано в таблице ниже, и убедитесь, что люк работает в соответствии с таблицей ниже.

5.
Делать эти входные тесты на разъеме. Если какой-либо тест указывает на проблему, Найдите и устраните причину, затем перепроверьте систему. Если все входные данные тесты показывают, что двигатель люка неисправен; замени это.
Терминал
Тест
состояние
Тест: Желаемый результат
3
IG2 ВКЛ.
Проверьте напряжение на землю:
Должно быть напряжение батареи.
1
Под всеми
условия
Проверьте целостность соединения с землей:
Должна быть преемственность.
6
Под всеми
условия
Проверьте напряжение на землю:
Должно быть напряжение батареи.

Корректирование
Сброс люка
В любое время аккумулятор автомобиля отключен или разряжен, или вы используете аварийная ручка для управления люком, вы должны сбросить люк система следующим образом:
1.
Поверните ключ зажигания в положение ON.
2.
В зависимости от положения люка сделайте следующее.
(1)
Если люк полностью закрыт или наклонен:
Нажимайте кнопку TILT до тех пор, пока люк полностью не поднимется вверх.
(2)
В случае, если люк открывается сдвижным механизмом:
Нажмите и удерживайте кнопку CLOSE более 5 секунд, пока люк полностью не закроется.
Нажимайте кнопку TILT до тех пор, пока люк полностью не поднимется вверх.
3.
Отпустите кнопку НАКЛОН.
4.
Нажимать и удерживайте кнопку TILT еще раз, пока люк не вернется в исходное положение. исходное положение TILT после его поднятия немного выше, чем максимальное положение НАКЛОНА.
Когда это будет завершено, система люка сбрасывается.
Защита перегретого двигателя
В чтобы защитить перегретый двигатель люка с помощью непрерывного двигателя работы, ЭБУ люка контролирует время работы и время охлаждения двигателя. следующим образом;
1.
ЭБУ люка определяет время работы двигателя.
2.
Двигатель может работать непрерывно в течение 1-го цикла.
3.
Двигатель, который работает непрерывно, прекращает работу после 1-го запуска.
4.
И затем двигатель не работает в течение 1-го времени охлаждения.
5.
Двигатель работает в течение 2-го периода работы при продолжении работы двигателя после 1-го периода охлаждения.
6.
Двигатель, который работает непрерывно, останавливается после 2-го запуска.
7.
Двигатель не работает во время второго охлаждения.
8.
Двигатель повторяет 2-е время работы и 2-е время охлаждения при продолжающейся работе двигателя.
–
В случае, если двигатель не работает непрерывно, время работы, ограниченное для защиты от перегрева двигателя, увеличивается.
–
Время работы двигателя сбрасывается на «0», если аккумулятор или предохранитель повторно подключаются после отключения, разрядки или перегорания.
Защита перегретого двигателя
В чтобы защитить перегретый двигатель люка с помощью непрерывного двигателя работы, ЭБУ люка контролирует время работы и время охлаждения двигателя. как следующие.
1.
ЭБУ люка в крыше определяет время работы двигателя.
2.
Двигатель может работать непрерывно в течение 1-го цикла.
3.
Двигатель, который работает непрерывно, прекращает работу после 1-го запуска.
4.
И затем двигатель не работает в течение 1-го времени охлаждения.
5.
Двигатель работает в течение 2-го периода работы при продолжении работы двигателя после 1-го периода охлаждения.
6.
Двигатель, который работает непрерывно, останавливается после 2-го запуска.
7.
Двигатель не работает во время второго охлаждения.
8.
Двигатель повторяет 2-е время работы и 2-е время охлаждения при продолжающейся работе двигателя.
–
В случае, если двигатель не работает непрерывно, время работы, ограниченное для защиты от перегрева двигателя, увеличивается.
–
Время работы двигателя сбрасывается на «0», если аккумулятор или предохранитель повторно подключаются после отключения, разрядки или перегорания.

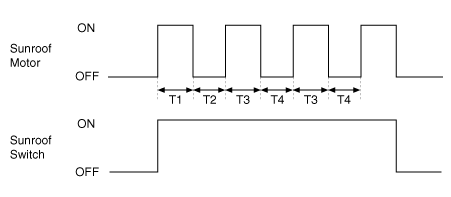

Т1: 120 ± 10 с, Т2: 18 ± 2 с,
Т3: 9 ± 2 сек., Т4: 18 ± 2 сек.
