Kia Picanto: система ESC (электронный контроль устойчивости) / система аварийной сигнализации
Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг.
/
Тормозная система
/
Система ESC (электронный контроль устойчивости)
/ Система аварийной сигнализации
Описание и работа
| Описание |
Внедрение системы быстрого предупреждения о торможении (ESS)
В случае резкого торможения водителем мигает стоп-сигнал или сигнал поворота, чтобы предупредить о надвигающемся сзади автомобиле.
| 1. |

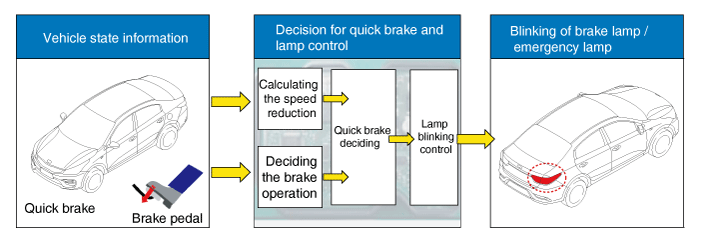

Основная функция (мигание стоп-сигнала/аварийной лампы)
|
| 2. |

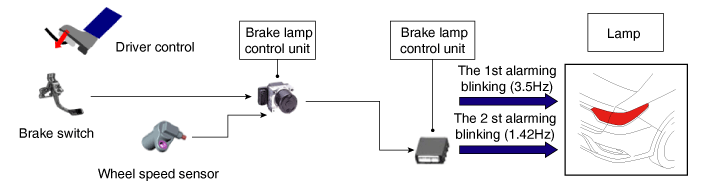

Дополнительная функция (Мигание указателя поворота)
|

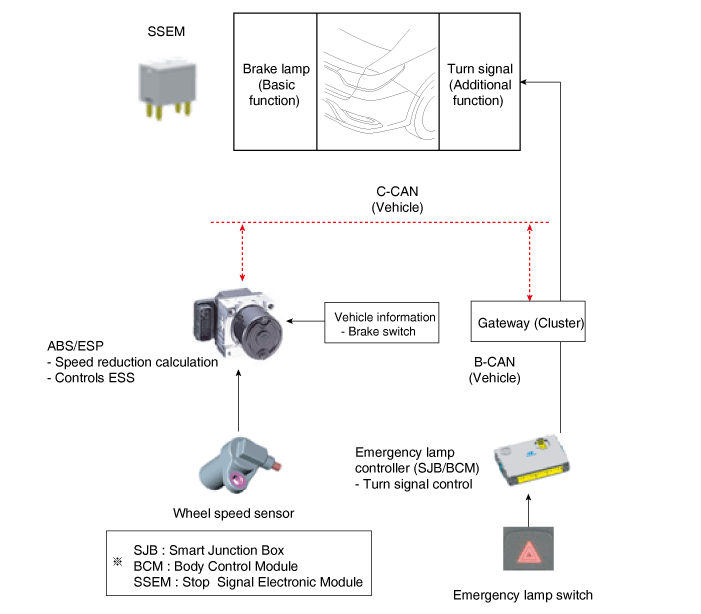

Конфигурация системы

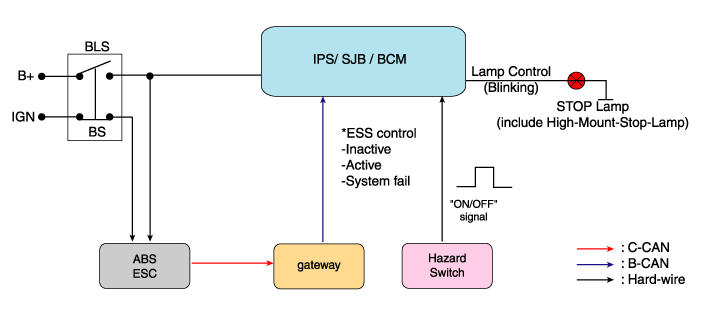

Принципиальная схема ЭСС
Процедуры ремонта
| осмотр |
Переключатель ВКЛ/ВЫКЛ функции AEB был включен в USM (меню настроек пользователя), и заводское состояние включено.
Когда зажигание включено, поддерживайте состояние ON по умолчанию.
И не отражает настройки драйвера при следующем включении зажигания. Если функция ESC выключена, функция AEB отключается.
| – |
ВКЛ/ВЫКЛ для AEB включено в USM (меню настроек пользователя) и по умолчанию включено.
|
| – |
Пока IGN включен, он остается включенным, однако настройки драйвера не действуют в следующий раз, когда IGN снова включен.
|
| – |
Когда ESC выключен, AEB также выключен.
|
| Удаление |
Радар AEB
| 1. |
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
|
| 2. |
Снимите кожух переднего бампера.
(См. Кузов — «Крышка переднего бампера»)
|
| 3. |
Ослабьте болты крепления блока AEB и снимите блок AEB.
|
| Монтаж |
| 1. |
Установка обратна снятию.
|
| 2. |
Выполнить вариантное кодирование AEB
|
| 3. |
Выполните выравнивание радара AEB.
|
Выключатель ESP
Описание и работа
Описание
1. Выключатель ESC OFF предназначен для отключения пользователем системы ESC.
2. Индикатор ESC OFF горит, когда переключатель ESC OFF задействован.
Процедуры ремонта
...
Система помощи при экстренном торможении (AEB)
Описание и работа
Описание
–
АЕБ
система разработана, чтобы помочь избежать потенциального столкновения или уменьшить его
воздействие, когда водители применяют неадекватные, запаздывающие ...
