Компоненты и расположение компонентов

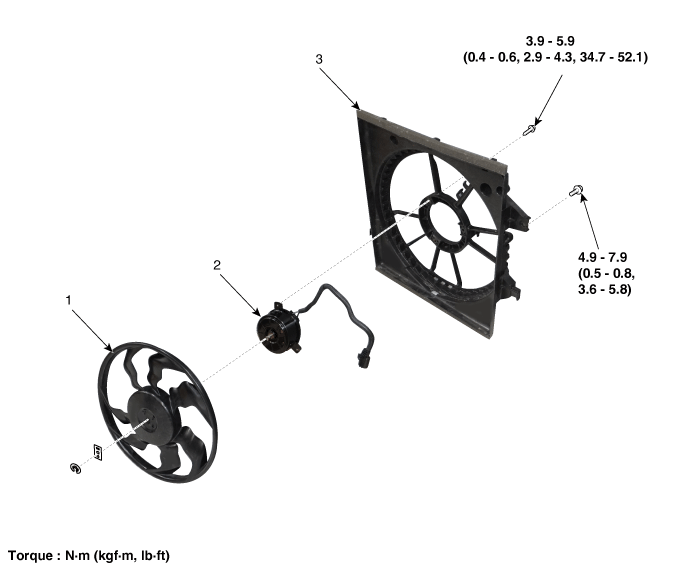

Компоненты

1. Охлаждающий вентилятор
3. Двигатель охлаждающего вентилятора

3. Кожух охлаждающего вентилятора

Технические характеристики

Элемент	Спецификация
Тип вентилятора	Съемник
Регулятор скорости вентилятора	ВКЛ ВЫКЛ
Расход воздуха [㎥/ч]	1570 - 8% мин.
Скорость вентилятора (об/мин)	1960 ± 8%
Ток (А)	10,0 + 10% макс.

Описание и работа

Описание

[Тип кондиционера]

Вентилятор охлаждения работает в 2 этапа (ВЫСОКИЙ/НИЗКИЙ). Модуль управления двигателем (ECM) управляет вентилятором охлаждения в зависимости от температуры охлаждающей жидкости, скорость автомобиля и работа кондиционера.

[Тип без кондиционера]

Вентилятор охлаждения работает в 1 ступени (HIGH). Модуль управления двигателем (ECM) управляет вентилятором охлаждения в зависимости от температуры охлаждающей жидкости, скорость и работа кондиционера.

Принципиальные диаграммы

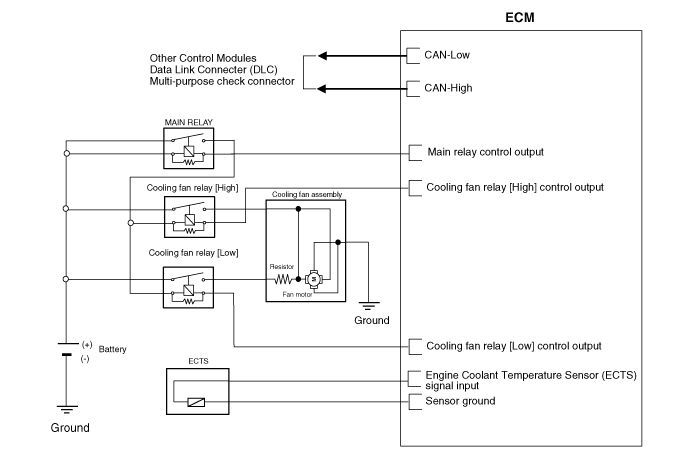

Принципиальная электрическая схема

Процедуры ремонта

Снятие и установка

1.	Снимите радиатор. (См. Система охлаждения — «Радиатор»)

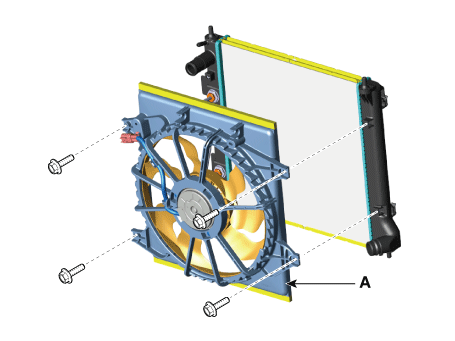

Снимите узел вентилятора охлаждения (А) с радиатора.

Момент затяжки :

4,9–7,9 Н·м (0,5–0,8 кгс·м, 3,6–5,8 фунт-фут)

3.	Установите в порядке, обратном снятию.

Разборка

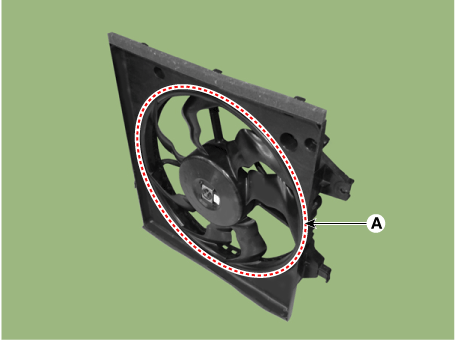

1.	Снимите охлаждающий вентилятор (А) с узла охлаждающего вентилятора.

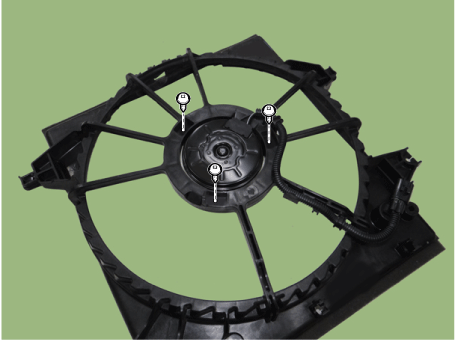

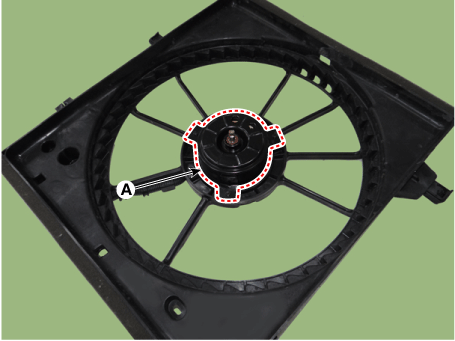

Снимите двигатель вентилятора (А) с кожуха охлаждающего вентилятора.

Момент затяжки :

3,9–5,9 Н·м (0,4–0,6 кгс·м, 2,9–4,3 фунт-фут, 34,7–52,1 фунт·дюйм)

3.	Сборка в порядке, обратном разборке.

осмотр

Двигатель вентилятора

1.	Отсоедините разъем двигателя вентилятора.

2.	Подключите напряжение аккумулятора к клемме «+», а массу к клемме «-».

3.	Проверьте, хорошо ли работает двигатель вентилятора охлаждения.
