Переключатель круиз-контроля

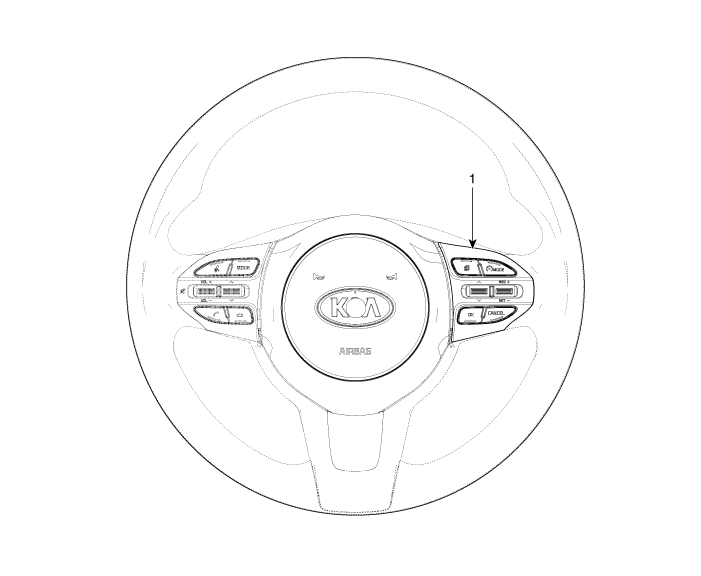

Компоненты и расположение компонентов

Компоненты

Принципиальные диаграммы

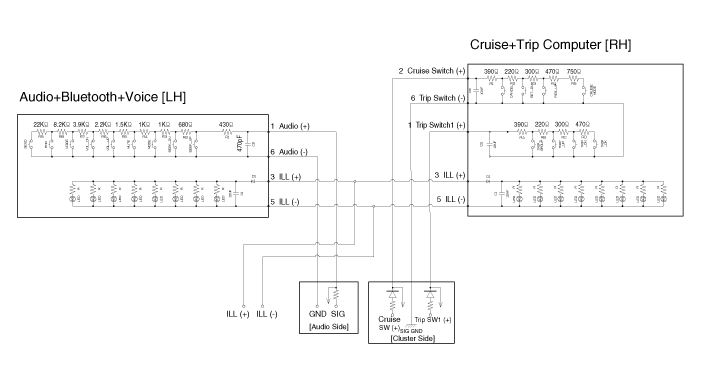

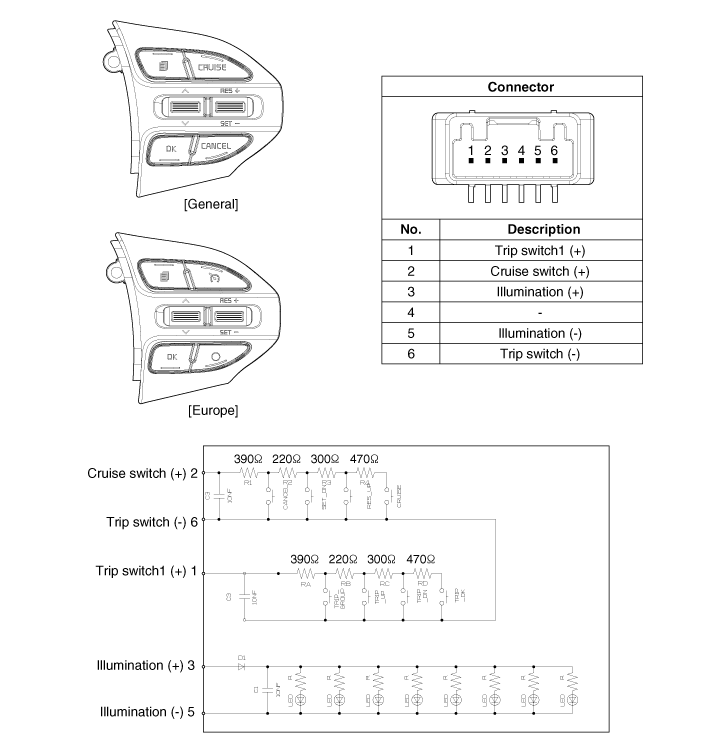

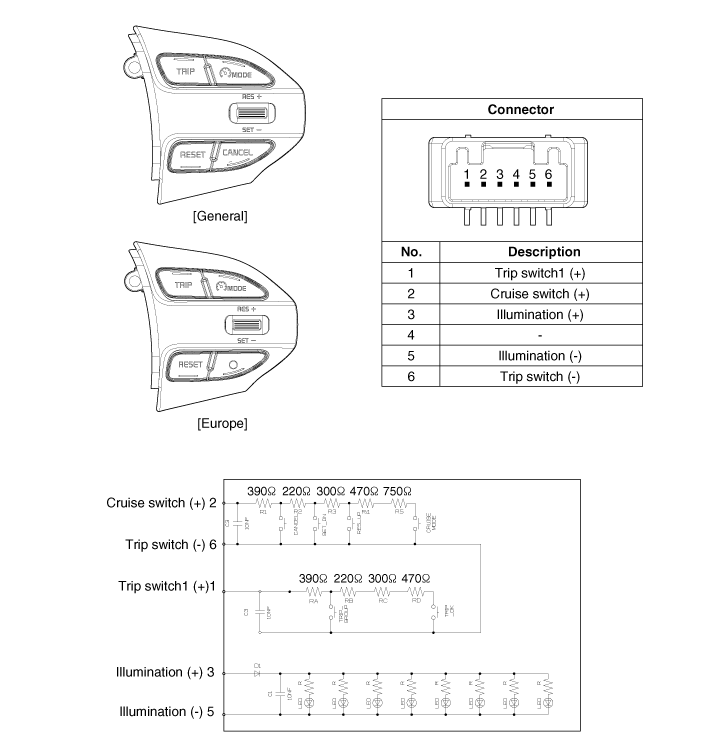

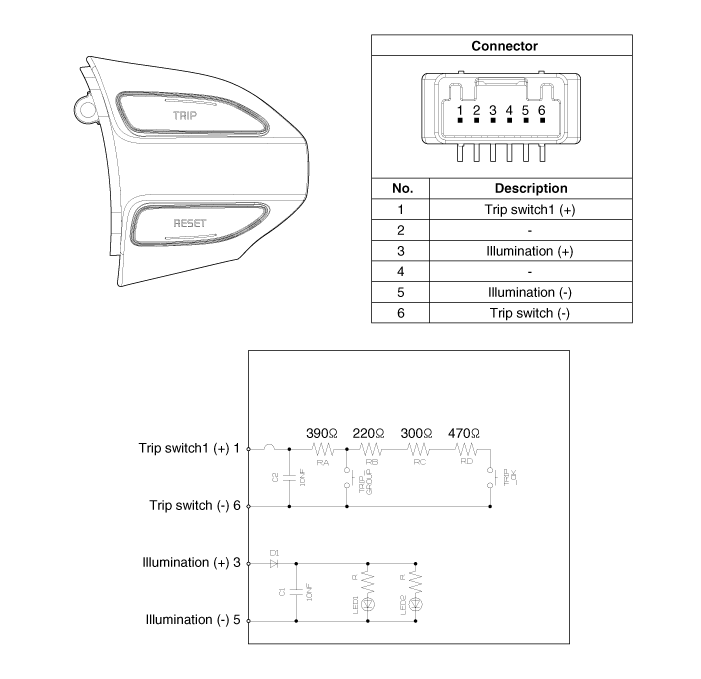

Принципиальная электрическая схема

[Отключение (2 кнопки) + ЖК-кластер SEG]

[Поездка (2 кнопки) + ACC + Круиз]

[Поездка (2 кнопки) + ACC + Cruise + SLD]

[Отключение (4 кнопки) + ЖК-панель DOT&TFT]

[Поездка (4 кнопки) + ACC + Круиз]

[Поездка (4 кнопки) + ACC + Cruise + SLD]

Процедуры ремонта

Удаление

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите рулевое колесо в сборе. (См. Система рулевого управления — «Рулевое колесо»)
3. 3

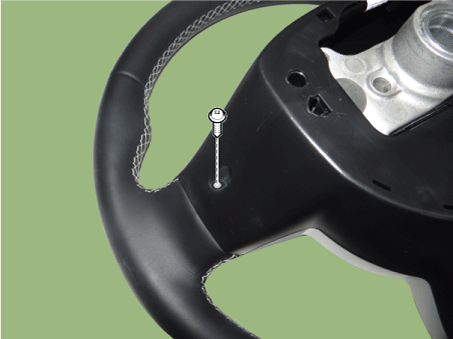

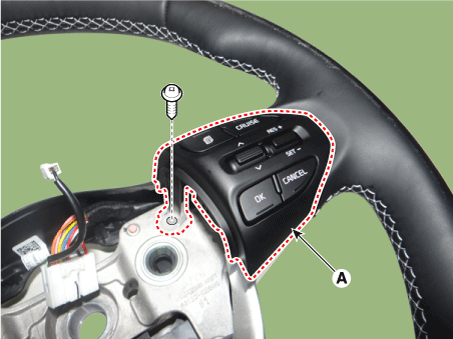

   Снимите пульт дистанционного управления с рулевого колеса (А), предварительно ослабив крепежные винты.





4. 4

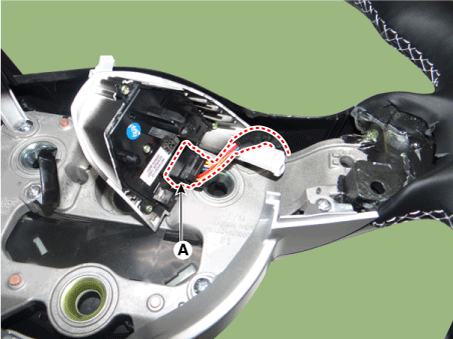

   Отсоедините разъем дистанционного управления на рулевом колесе (А).



Монтаж

1. 1
   Подсоедините разъем дистанционного управления на рулевом колесе.
2. 2
   Установите пульт дистанционного управления на рулевом колесе.
3. 3
   Установите рулевое колесо и модуль подушки безопасности водителя.
4. 4
   Подсоедините отрицательную (-) клемму аккумуляторной батареи.

осмотр

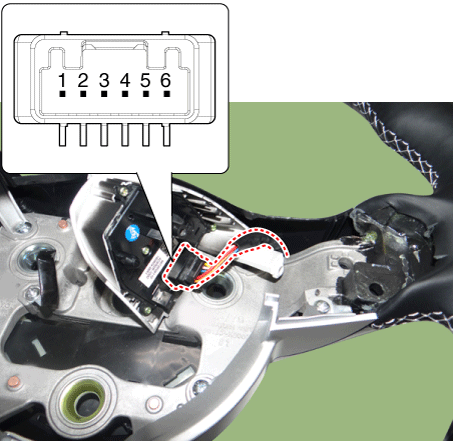

1. Проверьте сопротивление между клеммами в каждом положении переключателя.

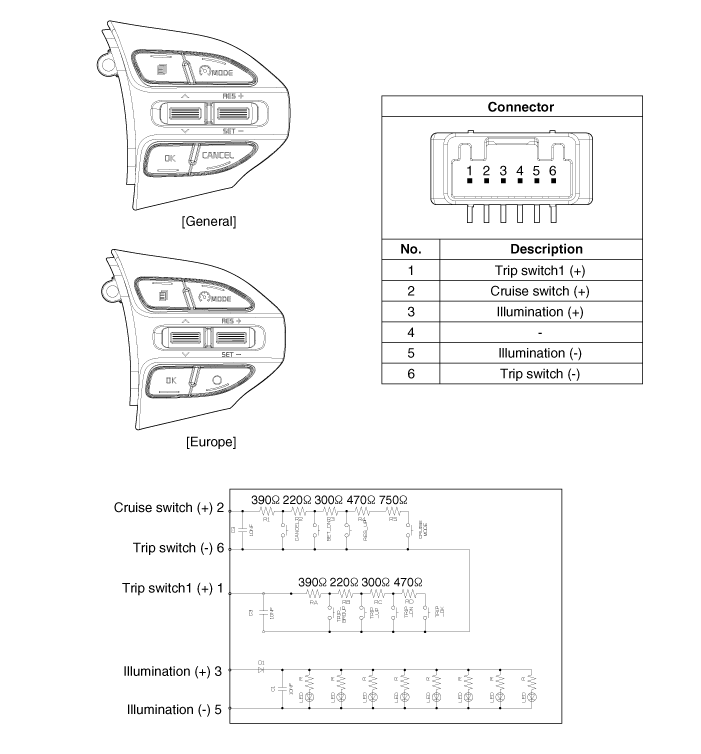

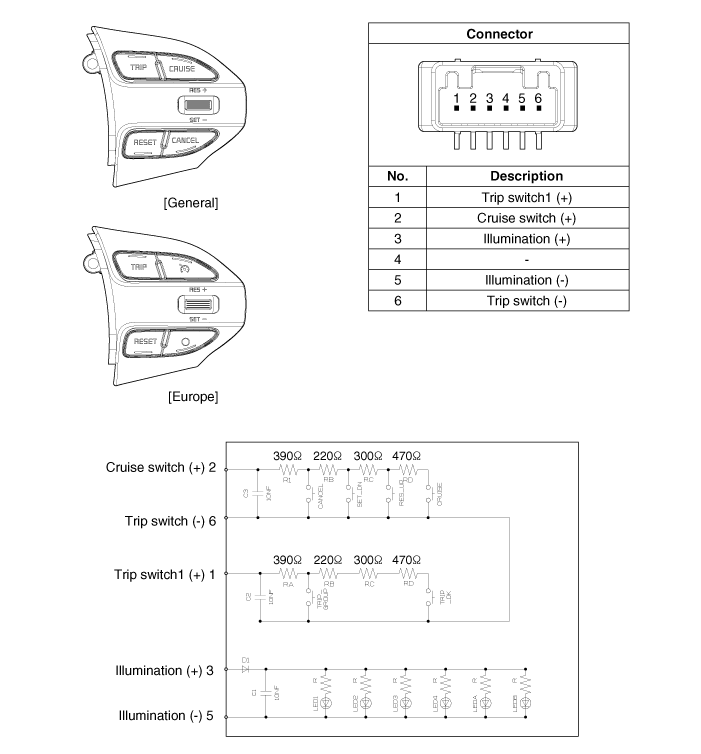

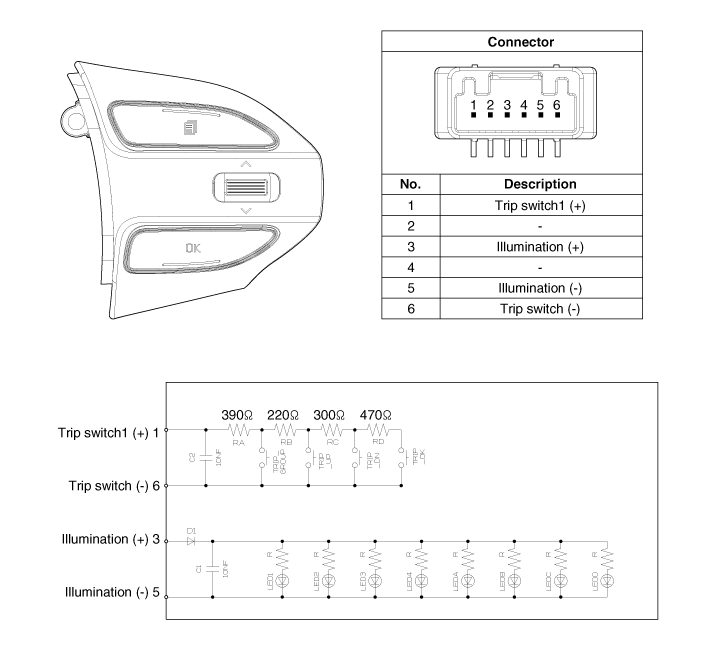

   [RH: Круиз + Поездка]

   Выключатель	Соединитель Терминал	Сопротивление (±3%)
   Отмена	2-6	390 Ом
   НАБОР -		610 Ом
   ВИЭ +		910 Ом
   Круиз ВКЛ/ВЫКЛ		1,38 кОм
   Круиз и ограничение скорости ВКЛ/ВЫКЛ		2,13 кОм
   SCC (Дистанционное управление)		3,63 кОм
   Группа	1-6	390 Ом
   Подножка		610 Ом
   Поездка вниз		910 Ом
   ВХОДИТЬ		1,38 кОм
