Kia Picanto: Кузов (интерьер и экстерьер) / Ковровое покрытие

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Кузов (внутри и снаружи) / Напольный ковер

Компоненты и расположение компонентов

Расположение компонента

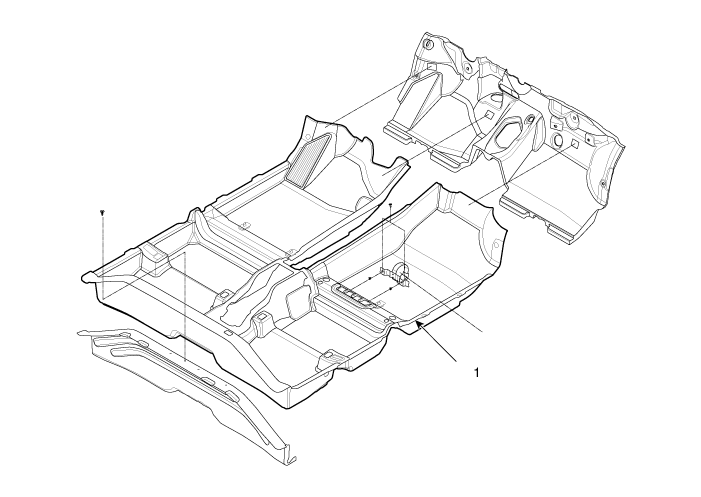

1. Сборка напольного ковра

Процедуры ремонта

Замена

Наденьте перчатки, чтобы защитить руки.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, не повредив поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Снимите переднюю часть консоли в сборе. (См. Консоль пола — «Сборка консоли пола»)

2.	Снимите педаль акселератора. (См. Система управления двигателем — «Датчик положения акселератора (APS)»).

3.	Снимите переднее сиденье в сборе. (См. Переднее сиденье — «Переднее сиденье в сборе»)

4.	Снимите заднее сиденье в сборе. (См. Заднее сиденье — «Заднее сиденье в сборе»)

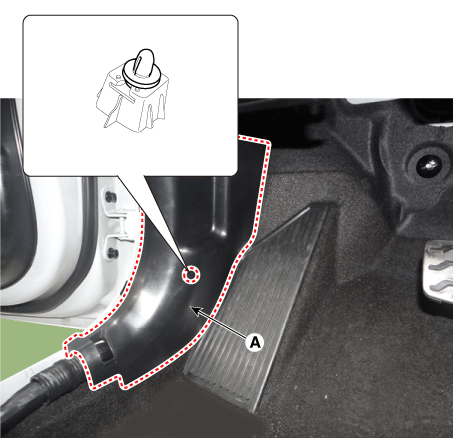

5.	С помощью съемника снимите обшивку порога (А) передней двери.

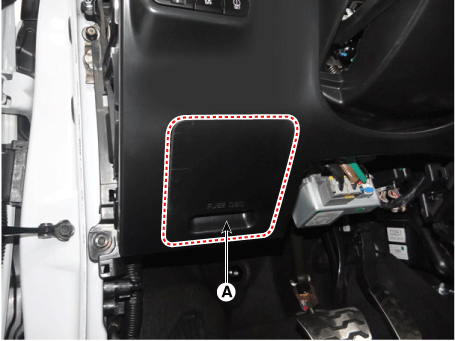

6.	Снимите ручку (А) замка капота с помощью съемника.

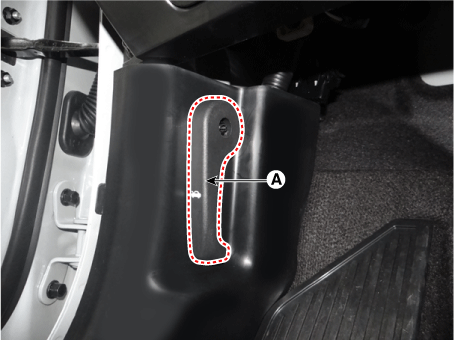

7.	Снимите боковую отделку капота (А) с помощью съемника.

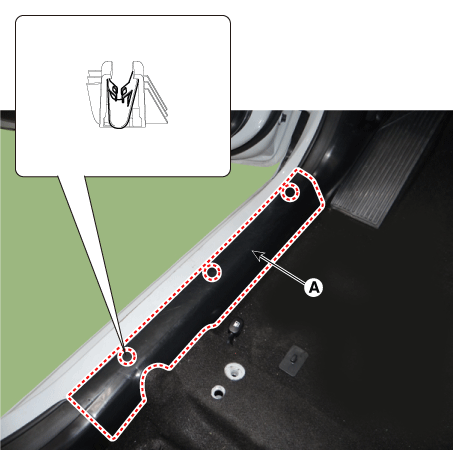

8.	Снимите накладку порога задней двери (А) после ослабления винтов.

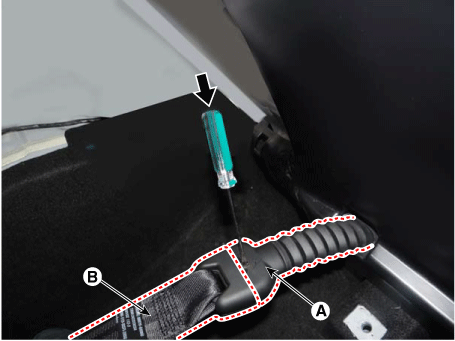

9.	Отсоедините ремень безопасности (В) от системы EFD (А).

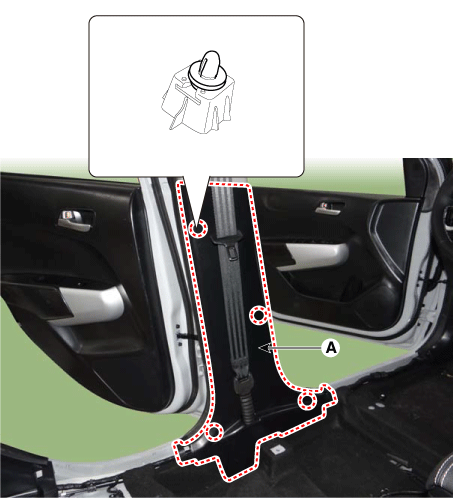

10.	Снимите нижнюю облицовку центральной стойки (А) с помощью съемника.

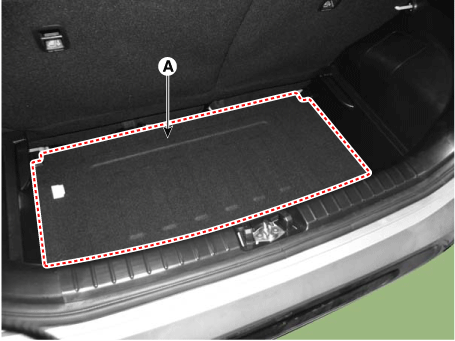

11.	Снимите багажную полку (А).

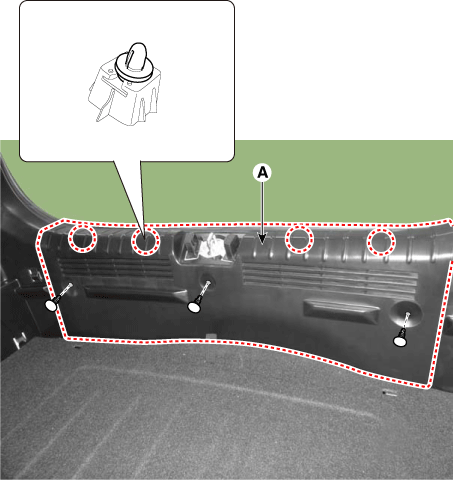

12.	Снимите заднюю поперечную облицовку (А).

13.

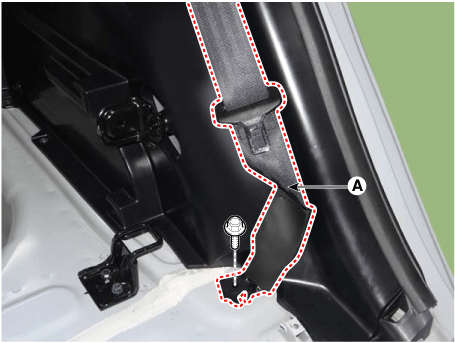

Отсоедините нижнее крепление ремня безопасности заднего сиденья (А) после ослабления крепежного болта.

Момент затяжки :

39,2–53,9 Н·м (4,0–5,5 кгс·м, 28,8–39,8 фунт-фут)

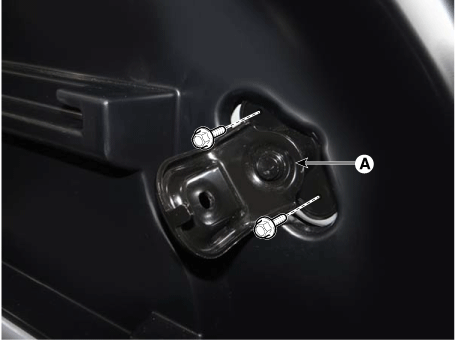

14.	Снимите скобу складывания заднего сиденья (А) после ослабления болтов.

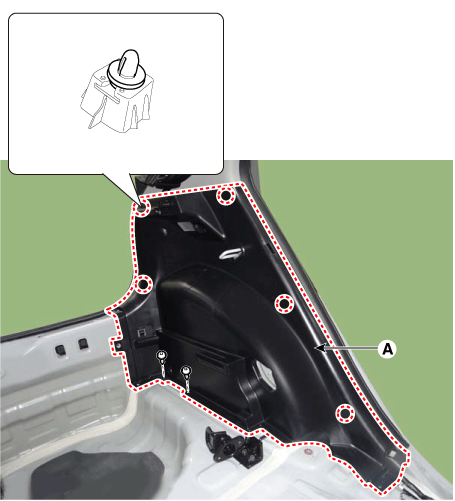

15.	Снимите боковую обивку багажника (А), предварительно ослабив крепежные винты.

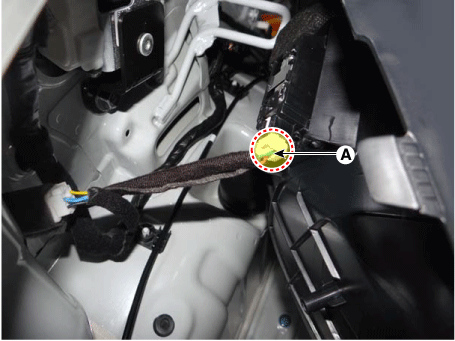

16.	Отсоедините разъем фонаря багажного отделения (А).

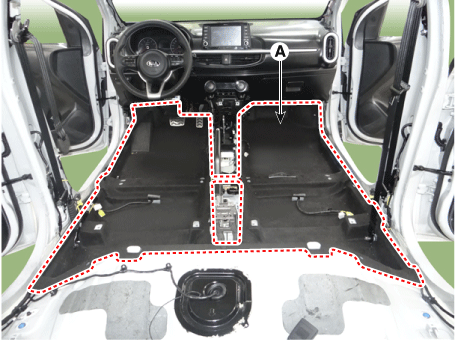

17.	Снимите ковер с пола (A).

18.

Установите в порядке, обратном снятию.

•	Убедитесь, что разъем подключен правильно.

•	Замените все поврежденные клипсы.
