Kia Picanto: задняя дверь / стеклоподъемник задней двери

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Кузов (внутри и снаружи) / Задняя дверь / Стеклоподъемник задней двери

Компоненты и расположение компонентов

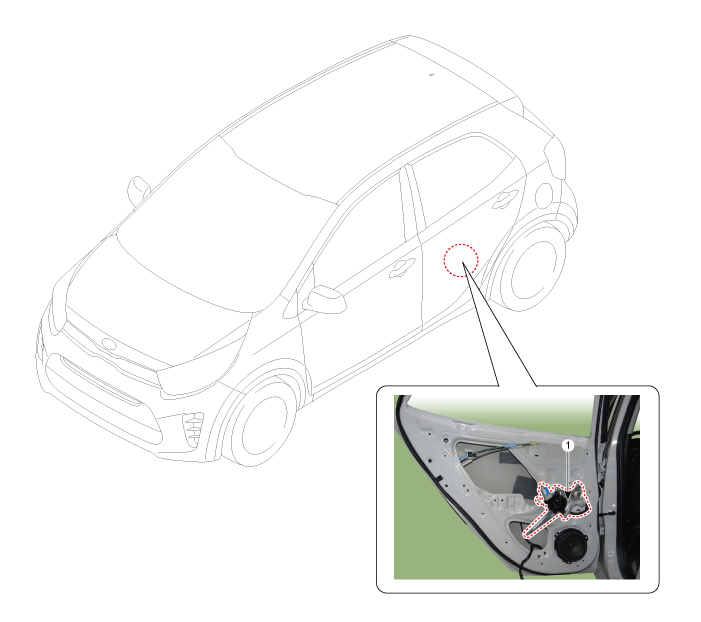

Расположение компонента

1. Модуль задней двери


Процедуры ремонта
Замена
Наденьте перчатки, чтобы защитить руки.
•
Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, не повредив поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Снимите стекло задней двери.
(См. Задняя дверь — «Окно задней двери»)
2.

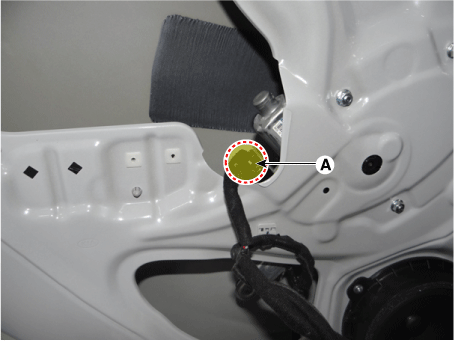

Отсоедините разъем электродвигателя стеклоподъемника задней двери (А).

3.
Ослабьте гайки крепления стеклоподъемника задней двери.
Момент затяжки :
3,9–5,9 Н·м (0,4–0,6 кгс·м, 2,9–4,3 фунт-фут)

4.

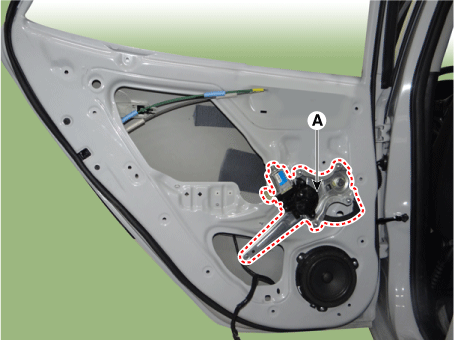

Снимите стеклоподъемник задней двери (А).

5.
Установите в порядке, обратном снятию.
•
Убедитесь, что стекло работает нормально.
•
Проверьте поврежденный стеклянный канал и при необходимости замените.
•
При необходимости отрегулируйте стекло.
