Kia Picanto: тормозная система / передний дисковый тормоз

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Тормозная система / Тормозная система / Передний дисковый тормоз

Компоненты и расположение компонентов

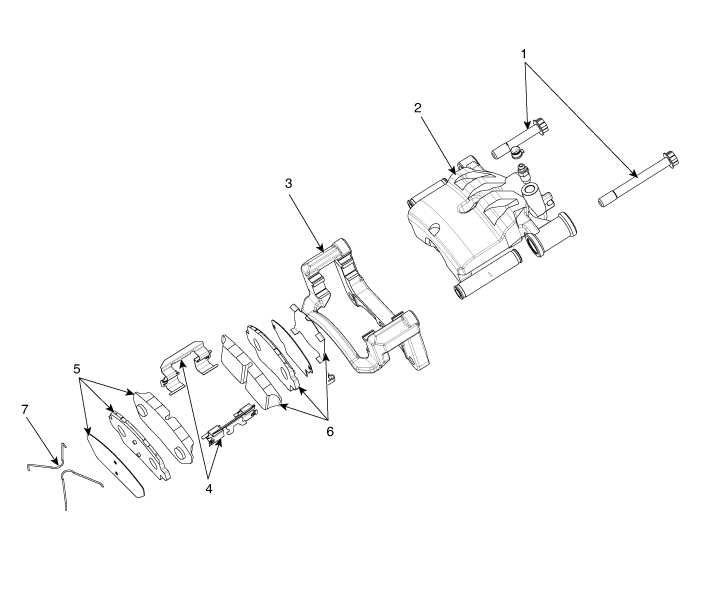

Компоненты

1. Направляющий болт
2. Корпус суппорта
3. Суппорт
4. Внутренний вкладыш
5. Тормозная колодка в сборе [ВНЕШНЯЯ]
6. Тормозная колодка в сборе [IN]
7. Возвратная пружина

Процедуры ремонта
Удаление
1.

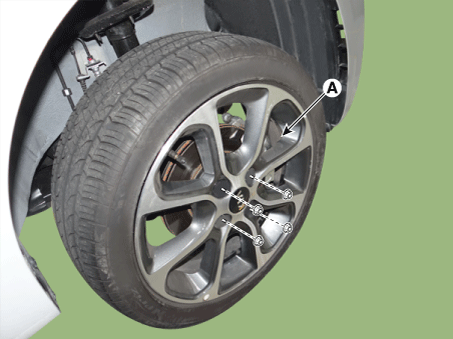

Снимите шину колеса (А).
Момент затяжки:
107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

2.

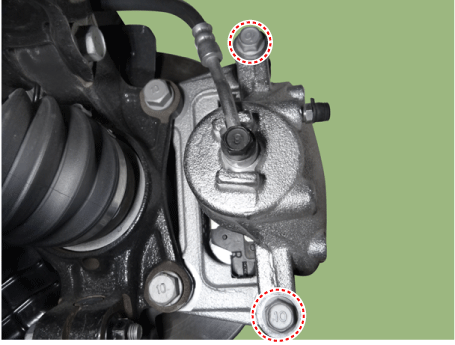

Ослабьте болты переднего тормозного суппорта.
Момент затяжки :
21,6–31,4 Н·м (2,2–3,2 кгс·м, 15,9–23,1 фунт·фут)

3.

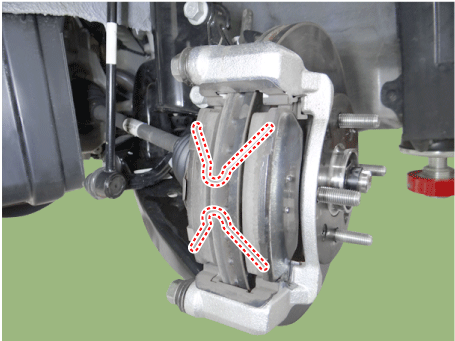

Снимите возвратную пружину колодки и затем отделите тормозную колодку.

4.

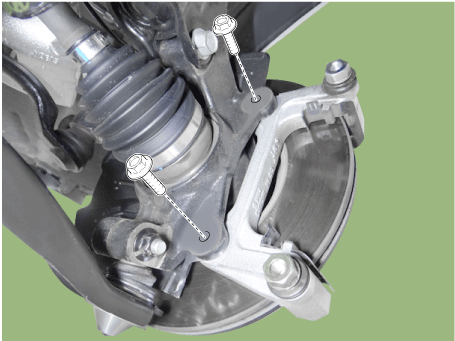

Ослабьте болты суппорта, а затем снимите элемент суппорта.
Момент затяжки :
78,5–98,1 Н·м (8,0–10,0 кгс·м, 57,9–72,3 фунт-фут)

5.

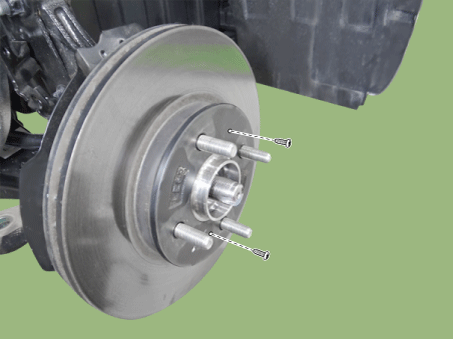

Ослабьте винт и снимите передний тормозной диск.
Момент затяжки :
4,9–5,9 Н·м (0,5–0,6 кгс·м, 3,6–4,3 фунт-фут)

Замена
[Тормозная колодка]
1.
Снимите шину колеса (А).
Момент затяжки:
107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

2.

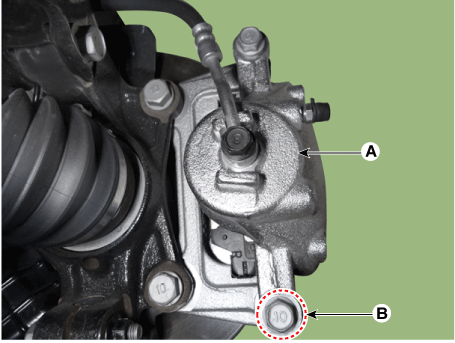

Ослабьте болт направляющего стержня (В) и затем поверните корпус суппорта (А) вверх, чтобы он не мешал.
Момент затяжки :
21,6–31,4 Н·м (2,2–3,2 кгс·м, 15,9–23,1 фунт·фут)

3.
Снимите возвратную пружину колодки и затем отделите тормозную колодку.

Место возвратная пружина (A), вкладыш колодки (B), внутренняя тормозная прокладка (C) и тормозной колодку (D) одновременно при замене тормозной колодки.

осмотр
Проверка толщины переднего тормозного диска
1.
Проверьте тормозные колодки на предмет износа и выцветания.
2.
Проверьте тормозной диск на наличие повреждений и трещин.
3.

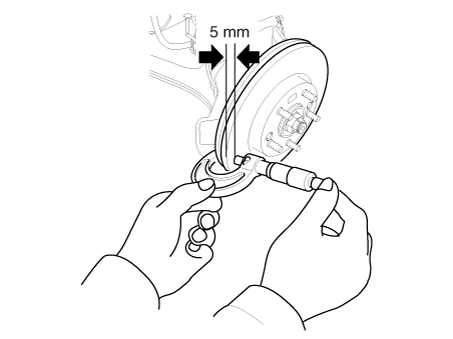

Удалять всю ржавчину и загрязнения с поверхности и измерьте диск толщина не менее чем в 8 точках на одинаковом расстоянии (5 мм) от внешний круг тормозного диска.
Толщина переднего тормозного диска
- 13 дюймов Стандарт: 18,0 мм (0,7087 дюйма)
- 13 Ограничение по эксплуатации: 16,0 мм (0,6299 дюйма)
- 14 дюймов Стандарт: 20,0 мм (0,7874 дюйма)
- 14 Максимальный рабочий предел: 18,0 мм (0,7087 дюйма)
- Отклонение: менее 0,005 мм (0,0002 дюйма)

4.
Если износ превышает предел, замените диски и колодки в сборе слева и справа от автомобиля.
Проверка передних тормозных колодок
1.

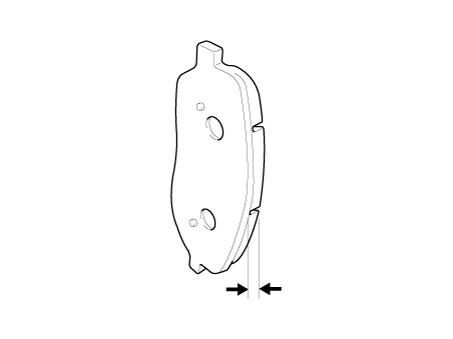

Проверьте износ колодок. Измерьте толщину колодки и замените ее, если она меньше указанного значения.
Толщина колодки
Стандартное значение: 11,0 мм (0,4331 дюйма)
Максимальный рабочий предел: 2,0 мм (0,0787 дюйма)
2.
Убедитесь, что смазка нанесена на скользящие контактные точки, и убедитесь, что колодка и металлическая подложка не повреждены.

Проверка биения переднего тормозного диска
1.

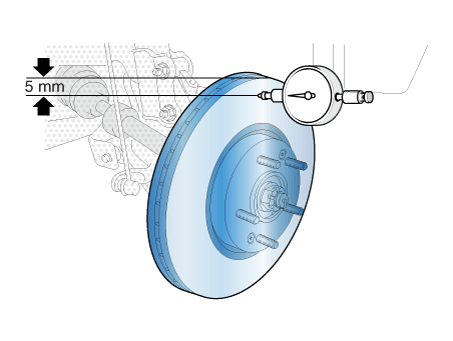

Поместите циферблатный индикатор примерно в 5 мм (0,2 дюйма) от внешней окружности тормозного диска и измерьте биение диска.
Биение тормозного диска
Ограничение: 0,04 мм (0,00157 дюйма) или менее (новый)

2.
Если биение тормозного диска превышает предельное значение, замените диск, а затем снова измерьте биение.
3.
Если биение не превышает предельной спецификации, установите тормоз тормозной диск, повернув его на 180°, а затем снова проверьте тормозной диск на закончиться.
4.
Если биение невозможно устранить изменением положения тормозного диска, замените тормозной диск.
Монтаж
1.
Установите в порядке, обратном снятию.
2.
Используйте SST (09581-11000) при установке узла тормозного суппорта.

3.
После установки прокачайте тормозную систему.
(См. Тормозная система — «Тормозная система»)
