Компоненты и расположение компонентов

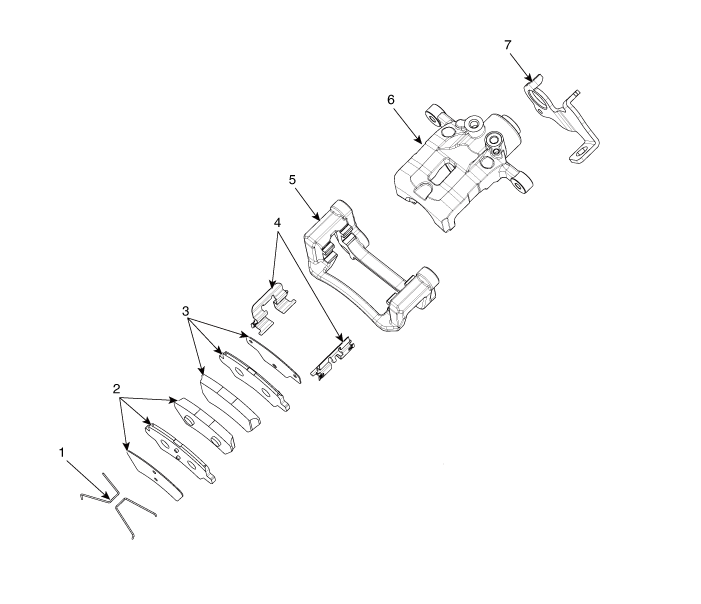

Компоненты

1. Возвратная пружина
2. Тормозная колодка в сборе [ВНЕШНЯЯ]
3. Тормозная колодка в сборе [IN]
4. Внутренний вкладыш
5. Тормозной элемент
6. Корпус суппорта
7. Кабельная направляющая

Процедуры ремонта
Удаление
1.

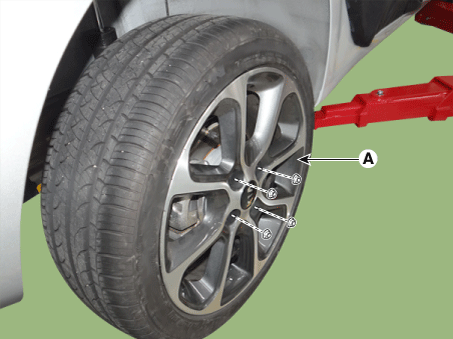

Снимите шину колеса (А).
Момент затяжки:
107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

2.

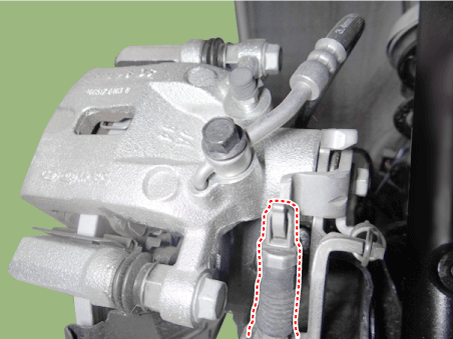

Отсоедините штифт троса стояночного тормоза.

3.

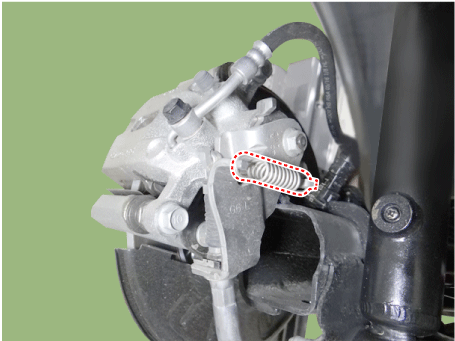

Снимите пружину тормозного рычага и затем ослабьте гайку.

4.

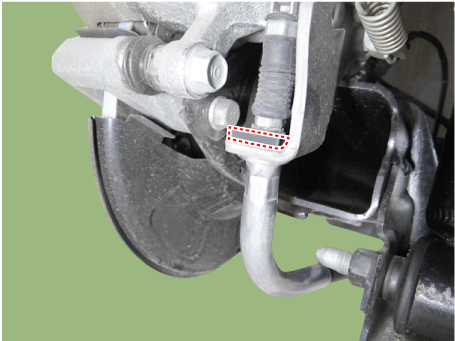

Отсоедините трос стояночного тормоза.

5.

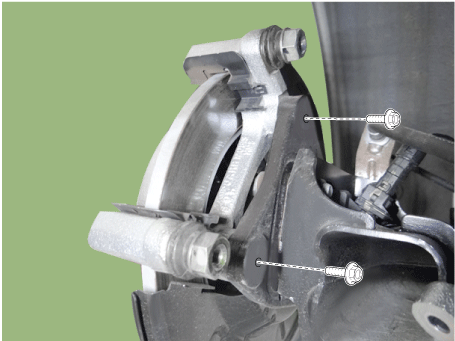

Ослабьте болт, а затем снимите кронштейн рычага тормоза.

6.

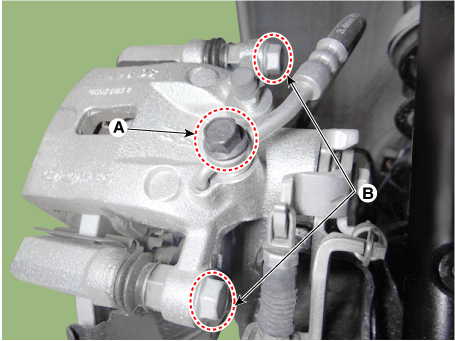

Ослабьте рым-болт (А) и направляющие болты (В), затем снимите корпус суппорта.

7.

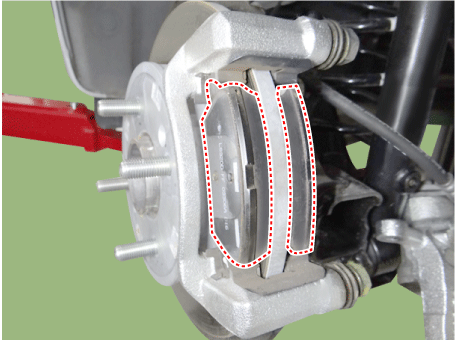

Снимите возвратную пружину и тормозную колодку.

8.

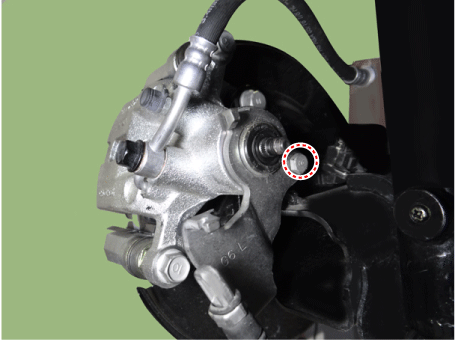

Ослабьте болт, а затем снимите элемент суппорта.
Момент затяжки:
63,7–73,5 Н·м (6,5–7,5 кгс·м, 47,0–54,2 фунт-фут)

9.

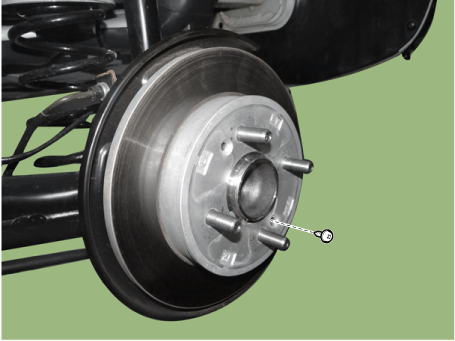

Ослабьте винт и снимите тормозной диск.
Момент затяжки :
4,9–5,9 Н·м (0,5–0,6 кгс·м, 3,6–4,3 фунт-фут)

10.
Установите в порядке, обратном снятию.
Замена
[Тормозная колодка]
1.
Снимите шину колеса (А).
Момент затяжки:
107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

2.

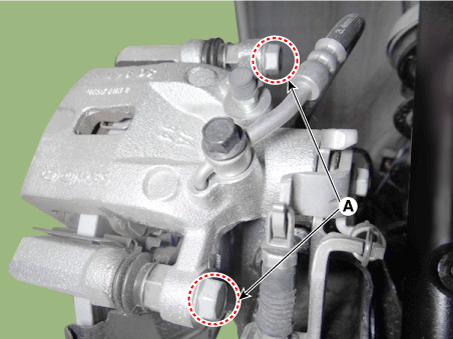

Ослабьте болты (А) и снимите корпус заднего суппорта.
Момент затяжки :
21,6–31,4 Н·м (2,2–3,2 кгс·м, 15,9–23,1 фунт·фут)

3.

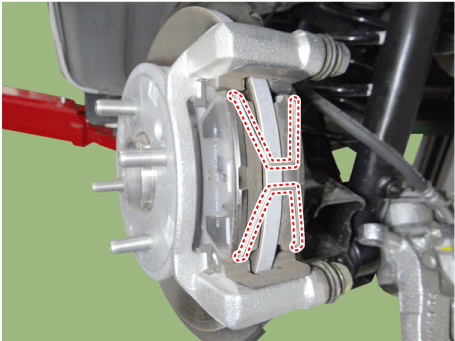

Снимите возвратную пружину и тормозную колодку.

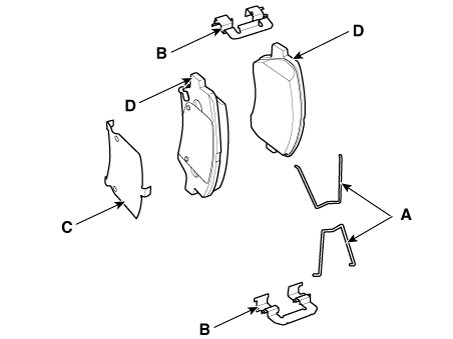

Место возвратная пружина (A), вкладыш колодки (B), внутренняя тормозная прокладка (C) и тормозной колодку (D) одновременно при замене тормозной колодки.

осмотр
Проверка толщины заднего тормозного диска
1.
Проверьте тормозные колодки на предмет износа и выцветания.
2.
Проверьте тормозной диск на наличие повреждений и трещин.
3.

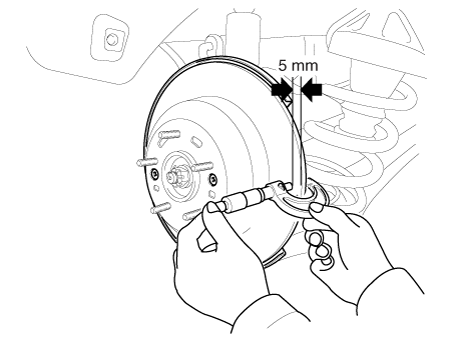

Удалять всю ржавчину и загрязнения с поверхности и измерьте диск толщина не менее чем в 8 точках на одинаковом расстоянии (5 мм) от внешний круг тормозного диска.
Толщина заднего тормозного диска
Стандарт: 10 мм (0,3937 дюйма)
Максимальный рабочий предел: 8,4 мм (0,3307 дюйма)
Отклонение: менее 0,005 мм (0,0002 дюйма)

4.
Если износ превышает предел, протрите левый и правый диски и колодки автомобиля.
Проверка задних тормозных колодок
1.
Проверьте износ колодок. Измерьте толщину колодки и замените ее, если она меньше указанного значения.
Толщина колодки
Стандартное значение:
Рабочий предел: 2,0 мм (0,0787 дюйма) Рабочий предел: 2,0 мм (0,0787 дюйма)
2.
Убедитесь, что смазка нанесена на скользящие контактные точки, и убедитесь, что колодка и металлическая подложка не повреждены.
Проверка биения заднего тормозного диска
1.

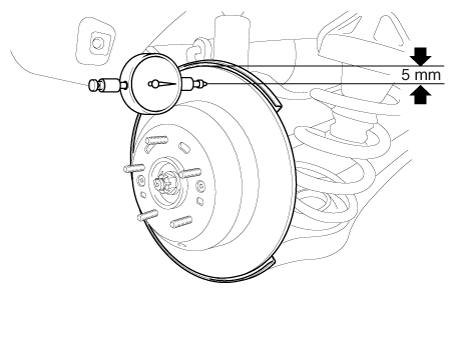

Поместите циферблатный индикатор примерно в 5 мм (0,2 дюйма) от внешней окружности тормозного диска и измерьте биение диска.
Биение тормозного диска
Ограничение: 0,03 мм (0,00118 дюйма) или менее (новый)

2.
Если биение тормозного диска превышает предельное значение, замените диск, а затем снова измерьте биение.
3.
Если биение не превышает предельной спецификации, установите тормоз тормозной диск, повернув его на 180°, а затем снова проверьте тормозной диск на закончиться.
4.
Если биение невозможно устранить изменением положения тормозного диска, замените тормозной диск.
Монтаж
1.
Установите в порядке, обратном снятию.
2.

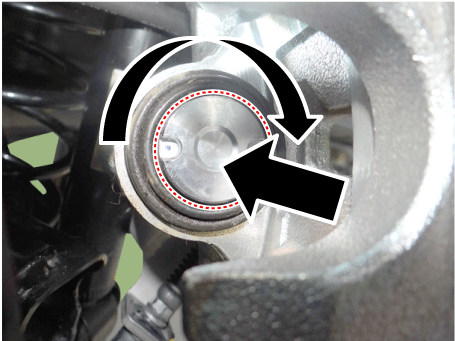

Поверните поршень суппорта и нажмите в направлении стрелки.

3.
После установки прокачайте тормозную систему.
(См. Тормозная система — «Тормозная система»)
