Kia Picanto: система контроля выбросов выхлопных газов / GPF (бензиновый сажевый фильтр)

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Система контроля выбросов / Система контроля выбросов выхлопных газов / GPF (бензиновый сажевый фильтр)

Описание и работа
Описание

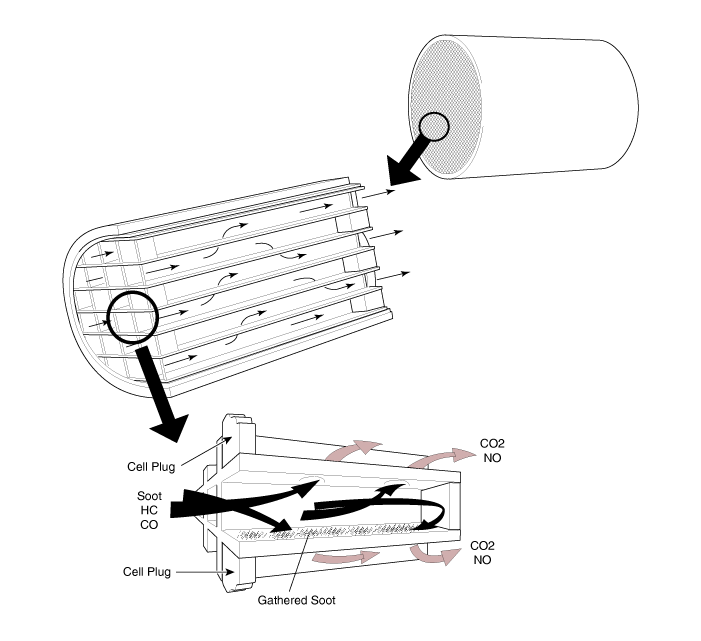

Система бензинового сажевого фильтра (GPF) предотвращает попадание твердых частиц (ПМ) от выброса в атмосферу и состоит из фильтра в сборе, два датчика температуры отработавших газов (EGTS).Фильтр интегрирован в узел каталитического нейтрализатора и имеет сотовую ячейку конструкция, которая может фильтровать ТЧ в выхлопных газах. В то время как выхлоп газ проходит ГПФ. Эти собранные ТЧ в ГПФ называются «сажей».

Процедуры ремонта
Регенерация ГПФ
Этот процедуры заключается в принудительной регенерации GPF с помощью сканирующего устройства, когда GPF не регенерировался во время движения. Например, если автомобиль повторял «Движение на низкой скорости» или «Движение на короткие расстояния», процедура регенерации GPF не может быть продолжена, так как "Регенерация Режим" не производится.
•
При выполнении сервисного режима регенерации GPF в помещении возможны пожары или ожоги от высокотемпературных выхлопных газов.
Поэтому режим сервисной регенерации GPF должен выполняться в безопасной зоне на открытом воздухе.
Состояние принудительной регенерации
–
Температура охлаждающей жидкости двигателя: около 70°C
–
Двигатель на холостом ходу
–
P-диапазон (A/T) или нейтраль (M/T)
–
Нормальное напряжение батареи
–
Электрическая нагрузка включена при полной нагрузке (кондиционер включен, если имеется, вентилятор включен на максимальной скорости, включены фары, включены стеклоочистители, включены другие лампы и т. д.).
1.
Выключите зажигание.
2.
Подключите KDS к разъему канала передачи данных (DLC).
3.
Включите зажигание.
4.
Выберите «Автомобиль, Год выпуска, Двигатель, Система».
5.
Запустите двигатель на холостом ходу и в диапазоне P (A/T) или в нейтральном положении (M/T).
6.
Применять полная электрическая нагрузка на транспортное средство (кондиционер включен, вентилятор включен с максимальным скорость, включенные фары, включенные стеклоочистители, включенные другие лампы и т. д.).
7.
Выберите «Управление программным обеспечением автомобиля».
8.

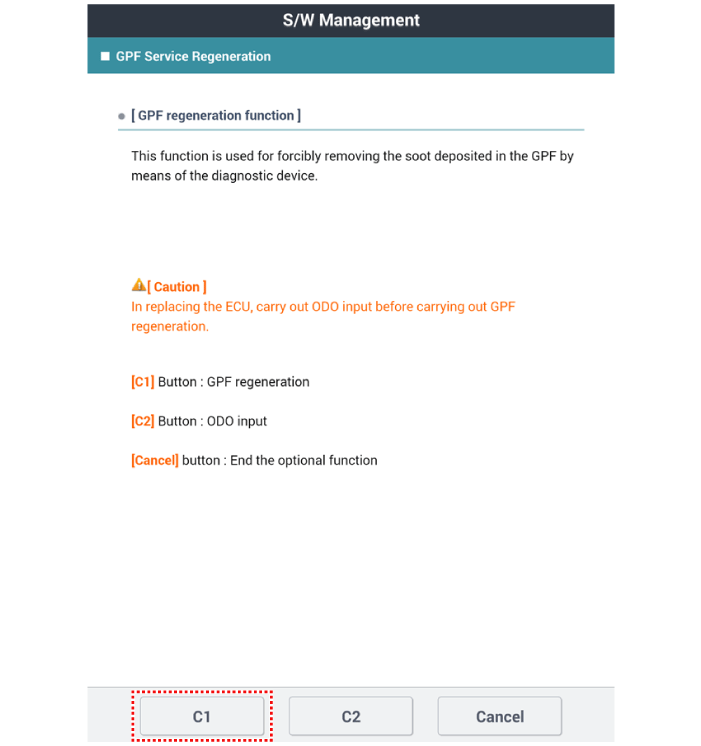

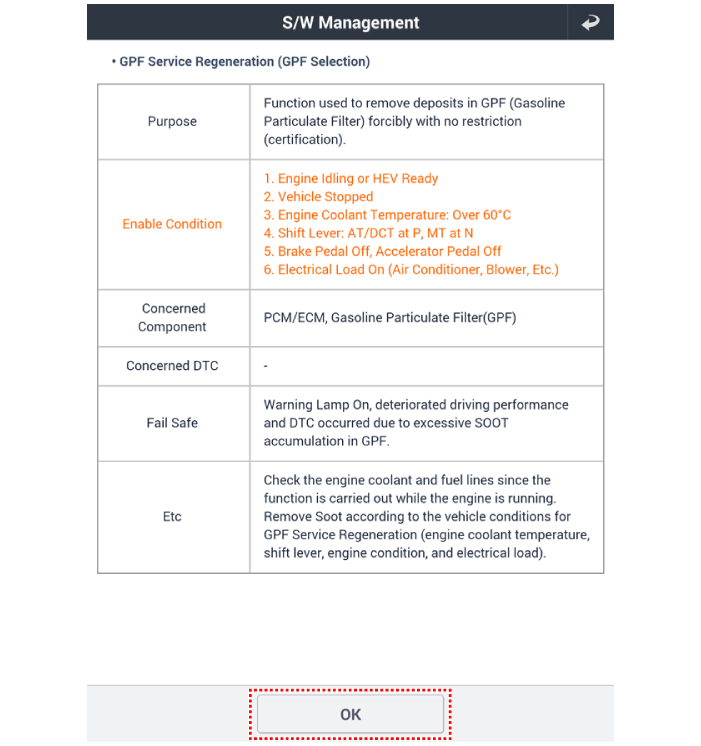

Выберите «Регенерация службы GPF».

Снятие и установка
1.
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите датчик температуры отработавших газов (EGTS) №1, №2.
(См. Блок управления двигателем/топливная система — «Датчик температуры выхлопных газов (EGTS)»).
3.

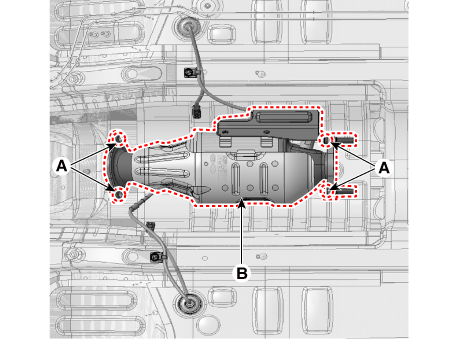

Снимите GPF (C) после снятия установочных гаек.
Гайка установки GPF:
39,2–58,8 Н·м (4,0–6,0 кгс·м, 28,9–43,4 фунт-фут)

4.
Установите в порядке, обратном снятию.
При установке заменить на новые прокладки.
Замена
•
После замены узла GPF НЕОБХОДИМО выполнить процедуру «Процедура замены компонентов».
1.
Выключите зажигание.
2.
Подключите KDS к разъему канала передачи данных (DLC).
3.
Включите зажигание.
4.
Выберите «Автомобиль, Год выпуска, Двигатель, Система».
5.
Запустите двигатель на холостом ходу и в диапазоне P (A/T) или в нейтральном положении (M/T).
6.
Применять полная электрическая нагрузка на транспортное средство (кондиционер включен, вентилятор включен с максимальным скорость, включенные фары, включенные стеклоочистители, включенные другие лампы и т. д.).
7.

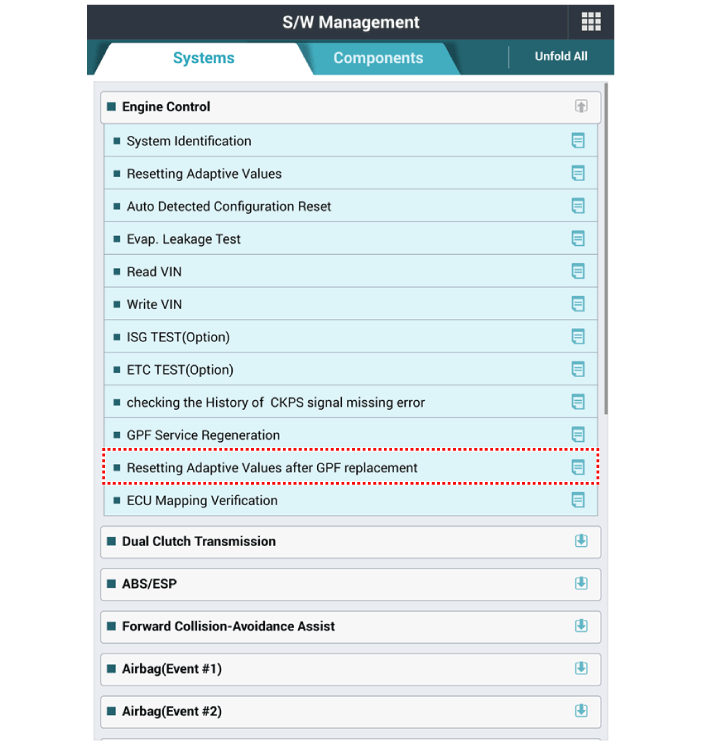

Выберите «Управление программным обеспечением автомобиля».
8.

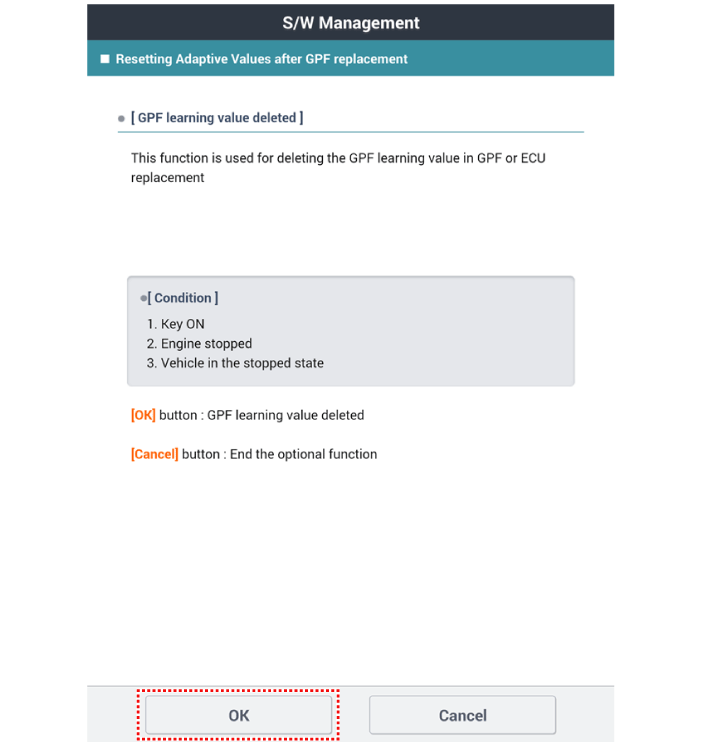

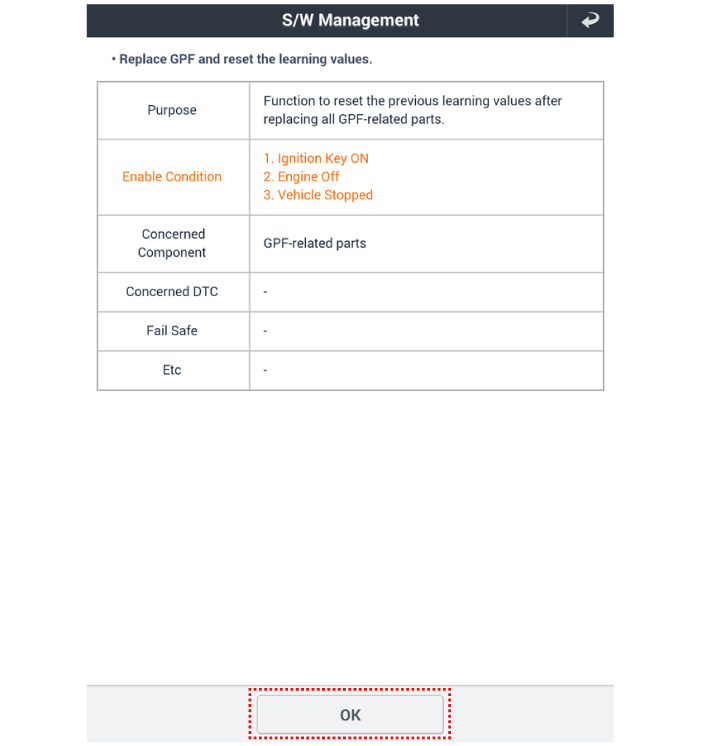

Выберите «Сброс адаптивных значений после замены GPF».
