Kia Picanto: система контроля выбросов

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Система контроля выбросов

Технические характеристики
Технические характеристики
Электромагнитный клапан управления продувкой (PCSV)
▷ Спецификация
Элемент
Спецификация
Сопротивление катушки (Ом)
18,5–22,5 [23°C (73,4°F)]

Моменты затяжки
Элемент
кгс·м
Н·м
фунт·фут
Болт крепления кронштейна электромагнитного клапана управления продувкой (PCSV)
1,0 - 1,2
9,8 - 11,8
7,2 - 8,7
Клапан принудительной вентиляции картера (PCV)
0,19 - 0,29
1,89 - 2,84
1,40 - 2,09
Болт крепления канистры
0,3 - 0,6
3,0–6,0
2,1 - 4,3

Компоненты и расположение компонентов
Расположение компонентов

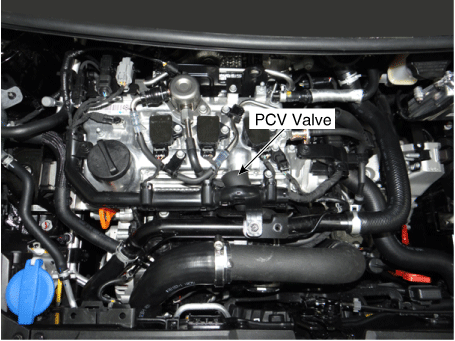

1. Клапан PCV

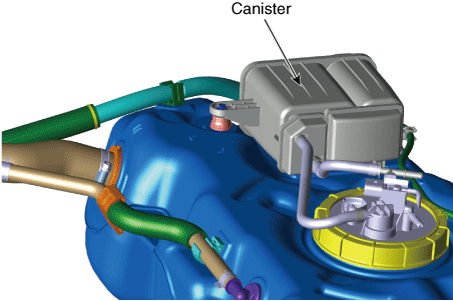

2. Канистра

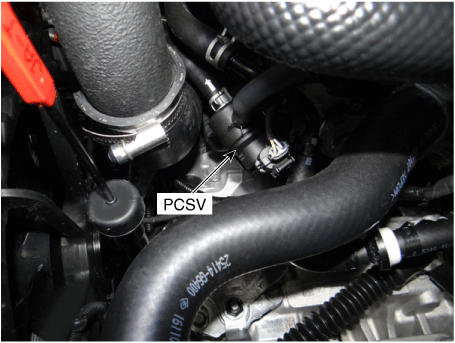

3. Электромагнитный клапан управления продувкой (PCSV)

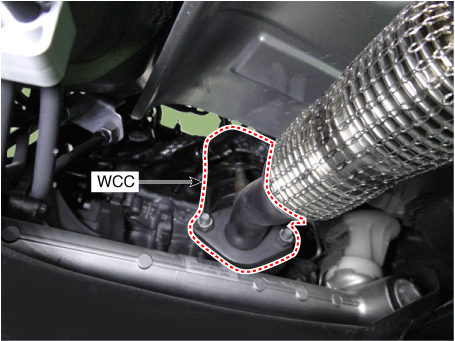

4. Каталитический нейтрализатор (ВКК)

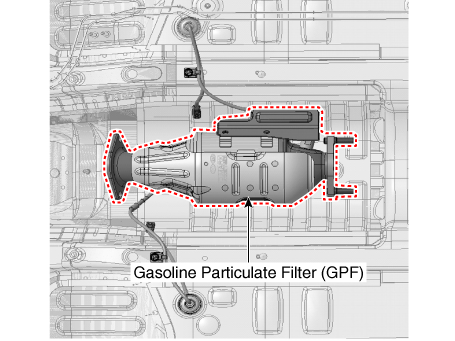

5. Бензиновый сажевый фильтр (GPF)

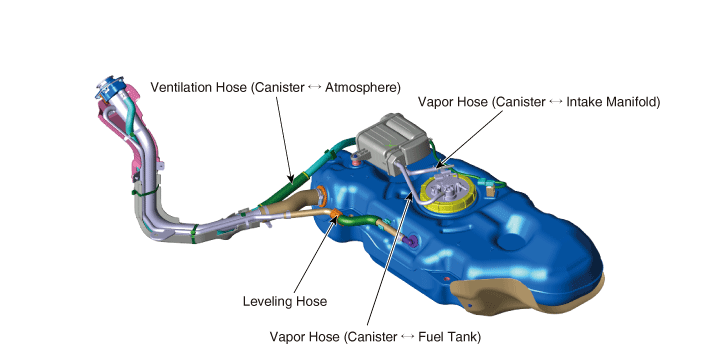

6. Выравнивающий шланг
7. Паровая трубка (бачок ↔ впускной коллектор)
8. Паровой шланг (Канистра ↔ Топливный бак)
9. Вентиляционный шланг (Канистра ↔ Атмосфера)

1. Клапан PCV
2. Канистра

3. Электромагнитный клапан управления продувкой (PCSV)
4. Каталитический нейтрализатор (WCC)

5. Бензиновый сажевый фильтр (GPF)

6. Выравнивающий шланг
7. Паровая трубка (бачок ↔ впускной коллектор)
8. Паровой шланг (Канистра ↔ Топливный бак)
9. Вентиляционный шланг (Канистра ↔ Атмосфера)


Описание и работа
Описание
Система контроля выбросов состоит из трех основных систем.
•
Система контроля выбросов картерных газов предотвращает выброс картерных газов в атмосферу. Эта система рециркулирует газ обратно во впускной коллектор. коллектор (закрытая вентиляция картера).
•
Система контроля выбросов паров предотвращает попадание паров выпуская в атмосферу. Эта система сжигает газ при соответствующих рабочее состояние двигателя после сбора его в канистру.
•
Система контроля выбросов выхлопных газов преобразует три загрязняющих вещества [углеводороды (HC), монооксид углерода (CO) и оксиды азота (NOx)] в безвредные вещества с помощью трехкомпонентного каталитического нейтрализатора.
Принципиальные диаграммы

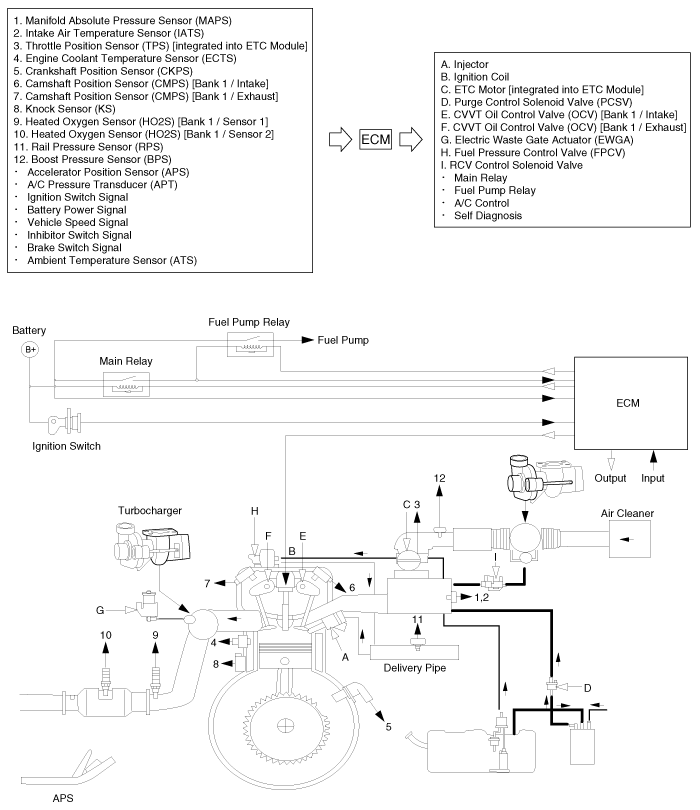

Схематическая диаграмма

Поиск неисправностей
Поиск неисправностей
Симптом
Подозрительная область
Невозможно или трудно запустить двигатель
Паровой шланг поврежден или отсоединен
Двигатель тяжело заводится
Неисправный электромагнитный клапан управления продувкой
Грубый холостой ход или двигатель глохнет
Паровой шланг поврежден или отсоединен
Неисправный клапан PCV
Грубый холостой ход
Неисправная система контроля выбросов паров топлива
Чрезмерный расход масла
Забита линия принудительной вентиляции картера
