Kia Picanto: Рулевое колесо / Рулевое колесо с подогревом
Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг.
/
Рулевая система
/
Руль
/ Рулевое колесо с подогревом
Описание и работа
| Описание |
система обогрева рулевого колеса улучшает температурный комфорт водителя
подогревом рулевого колеса при ручном выборе.
| 1. |

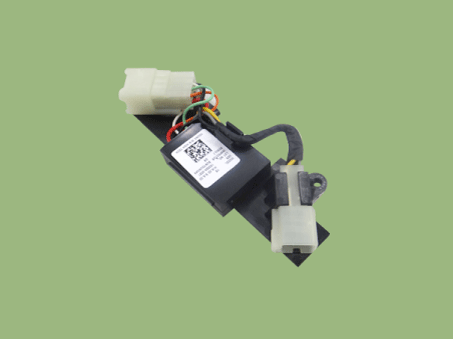

Блок управления с подогревом
|
| 2. |

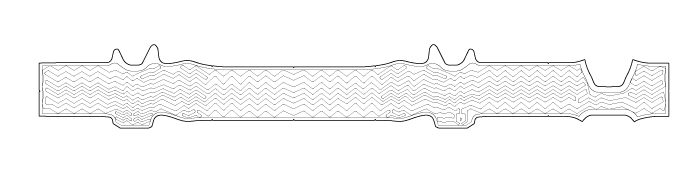

Подушка с подогревом
|
Технические характеристики
|
Элемент
|
Спецификация
|
|
Напряжение
|
13,5 В ± 0,1 В, 80 Вт ± 10 %
|
|
Сопротивление нагреваемой подушке
|
1,85 ± 0,2 Ом (при 22°C ±1°C)
|
|
сопротивление NTC
|
10,0 кОм ± 3% (при 23–27 °C)
|
Принципиальные диаграммы

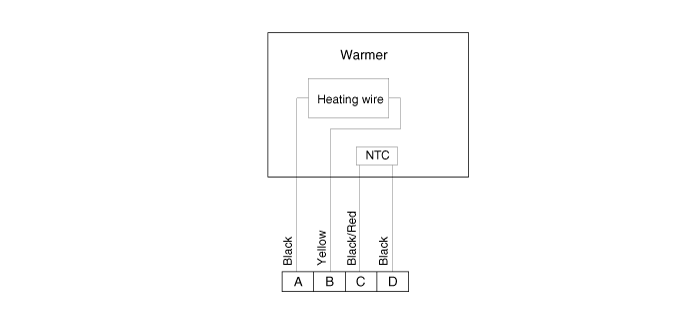

| Схема системы |

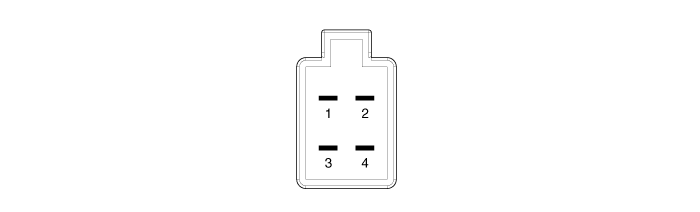

| Соединитель жгута |
| Терминал Функция |
|
Корпус
|
Приколоть
|
Функция
|
Цвет провода
|
|
Подушечка
|
А
|
ЗАЗЕМЛЕНИЕ
|
Черный
|
|
Б
|
НАГРЕВАТЕЛЬ
|
Желтый
|
|
|
С
|
НТЦ+
|
Черный Красный
|
|
|
Д
|
НТК¯
|
Черный
|
Процедуры ремонта
| осмотр |
| 1. |
Измерьте сопротивление NTC и нагревательной пластины.
Сопротивление NTC (черный / красный, черный): 10,0 кОм ± 3% (при 23–27 °C)
Сопротивление нагретой площадки (желтый): 1,85 ± 0,2 Ом (при 22°C ±1°C)
|
| 2. |

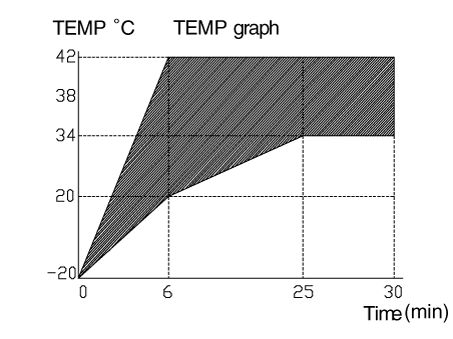

Измерьте температуру.
|
Руль
Компоненты и расположение компонентов
Компоненты
1. Рамка 2. Нижняя крышка 3. Рулевое колесо 4. Дистанционный переключатель 5. Проводка 6. Блок управления подогревом руля
Процедуры ремонта
Удаление
1 ...
