Руль

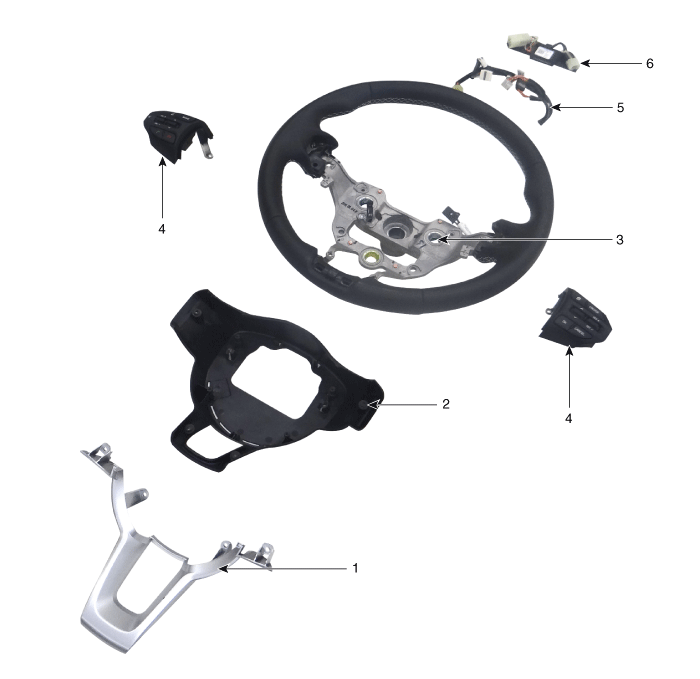

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

Удаление

1. 1
   Отсоедините отрицательный кабель аккумуляторной батареи.
2. 2
   Поверните руль так, чтобы передние колеса смотрели прямо вперед.
3. 3
   Снимите модуль подушки безопасности водителя. (См. раздел «Удерживающая система — «Модуль подушки безопасности водителя (DAB) и часовая пружина»)
4. 4

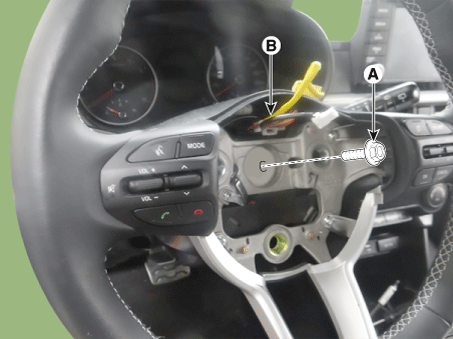

   Ослабьте болт блокировки рулевого управления (А) и отсоедините разъем часовой пружины (В).

   Момент затяжки: 44,1–49 Н·м



Разборка

1. 1

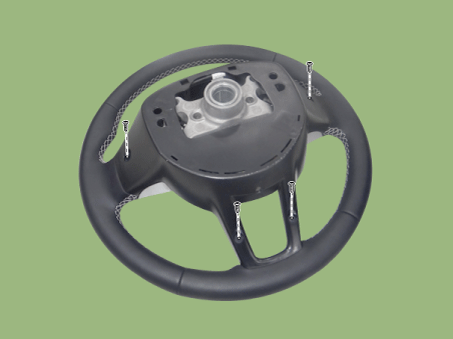

   Ослабьте нижнюю крышку рулевого колеса.



2. 2

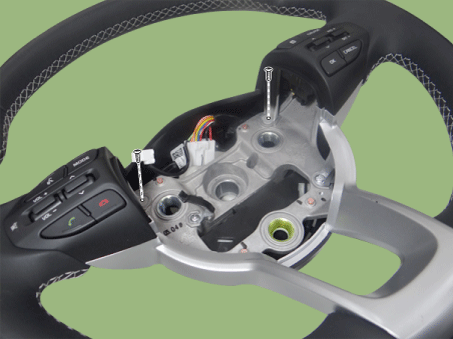

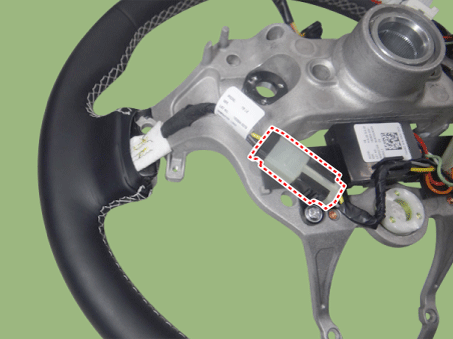

   Ослабьте винт дистанционного управления на рулевом колесе, а затем отсоедините разъем дистанционного управления.



3. 3

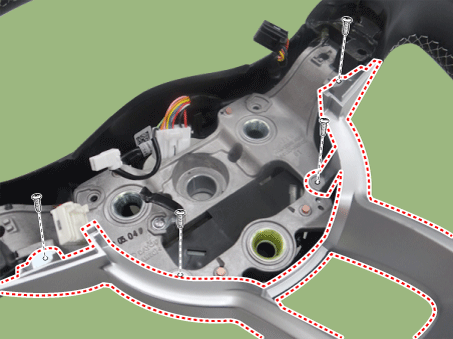

   Ослабьте винт лицевой панели, а затем снимите лицевую панель.



4. 4

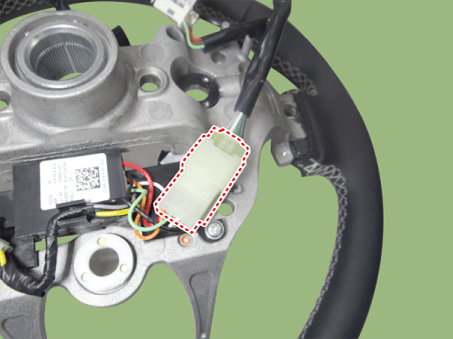

   Отсоедините разъем блока управления подогревом.





5. 5

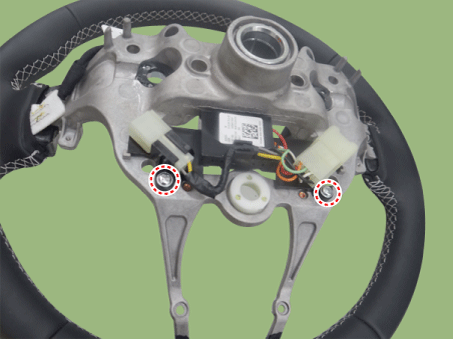

   Ослабьте винт блока управления подогревом и снимите блок управления подогревом.



6. 6
   Установите в порядке, обратном снятию.
