Киа Пиканто: система рулевого управления
Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг.
/ Рулевая система
Технические характеристики
| Спецификация |
|
Элемент
|
Спецификация
|
|
|
Тип
|
Рулевое управление с электроприводом
|
|
|
Рулевой механизм
|
Тип
|
Рейка и шестерня
|
|
Ход стойки
|
148 ± 1 мм (5,8268 ± 0,0394 дюйма)
|
|
|
Угол поворота (макс.)
|
Внутренний
|
38,6° + 0,5 -1,5°
|
|
Внешний
|
32,2°
|
|
Моменты затяжки
|
Элемент
|
Момент затяжки (кгс·м)
|
||
|
Н·м
|
кгс·м
|
фунт·фут
|
|
|
Гайки ступицы колеса
|
107,9 - 127,5
|
11,0 - 13,0
|
79,6 - 94,0
|
|
Стопорная гайка рулевого колеса
|
44,1 - 49,0
|
4,5 - 5,0
|
32,5 - 36,2
|
|
Гайка крепления рулевой колонки
|
24,5 - 29,4
|
2,5 - 3,0
|
18,1 - 21,7
|
|
Болт крепления рулевой колонки
|
53,9 - 58,8
|
5,5 - 6,0
|
39,8 - 43,4
|
|
Карданный шарнир к шестерне рулевого механизма
|
32,4 - 37,3
|
3,3 - 3,8
|
23,9 - 27,5
|
|
Гайка шарового шарнира на конце рулевой тяги
|
24,5 - 34,3
|
2,5 - 3,5
|
18,1 - 25,3
|
|
Болт и гайка шаровой опоры нижнего рычага
|
58,8 - 70,6
|
6,0 - 7,2
|
43,4 - 52,1
|
|
Болты крепления рулевого редуктора
|
88,3 - 107,9
|
9,0 - 11,0
|
65,1 - 79,6
|
|
Гайка стойки стабилизатора
|
49,0 - 58,8
|
5,0–6,0
|
36,2 - 43,4
|
|
Болты и гайки крепления подрамника
|
176,5 - 196,1
|
18,0 - 20,0
|
130,2 - 144,7
|
Специальные сервисные инструменты
| Специальные сервисные инструменты |
|
Название/номер инструмента
|
Иллюстрация
|
Описание
|
|
Съемник шаровой опоры нижнего рычага
0К545-А9100 |
|
Используется для снятия шаровой опоры.
|
|
Съемник шаровых шарниров
09568-1С100 |
|
Снимите шаровую опору
|
Процедуры ремонта
| Процедура настройки услуги |
| Проверка люфта рулевого колеса |
| 1. |

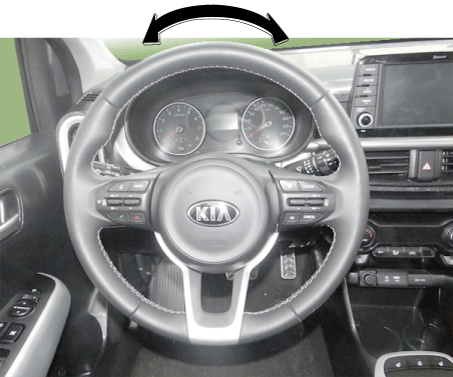

Поверните руль так, чтобы передние колеса смотрели прямо вперед.
|
| 2. |
Измерьте расстояние, на которое можно повернуть рулевое колесо, не двигая передние колеса.
|
| 3. |
Если люфт превышает стандартное значение, осмотрите рулевую колонку, вал и тяги.
|
| Проверка стационарного рулевого усилия |
| 1. |
Установите автомобиль на ровной поверхности и установите рулевое колесо в положение прямо.
|
| 2. |
Запустите двигатель и несколько раз поверните рулевое колесо от упора до упора, чтобы прогреть жидкость гидроусилителя руля.
|
| 3. |

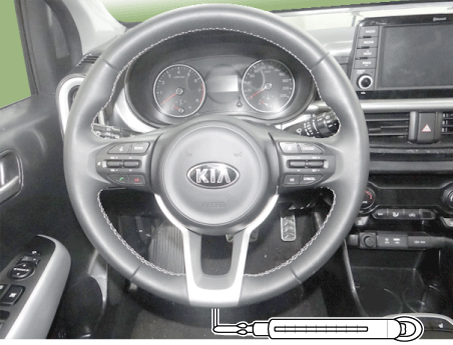

Прикрепите пружинную шкалу к рулевому колесу. При холостых оборотах потяните шкалу и прочтите ее, как только шины начнут вращаться.
|
| 4. |
Если измеренное значение превышает стандартное значение, проверьте рулевой механизм.
|
Поиск неисправностей
| Поиск неисправностей |
|
Симптом
|
Вероятная причина
|
Средство
|
|
Игра в рулевом управлении
|
Ослабленная заглушка хомута
|
Затяните
|
|
Ослаблены болты крепления рулевого механизма
|
Затяните
|
|
|
Ослабленный или изношенный наконечник рулевой тяги
|
Затяните или замените при необходимости
|
|
|
Рулевое колесо не возвращается должным образом
|
Чрезмерное сопротивление повороту наконечника рулевой тяги
|
Заменять
|
|
Заглушка бугеля чрезмерно затянута
|
Регулировать
|
|
|
Рулевая тяга и/или шаровой шарнир не вращаются плавно
|
Заменять
|
|
|
Неплотное крепление монтажного кронштейна коробки передач и/или изношенный шарнир рулевого вала
|
Затяните
|
|
|
Износ шарнира рулевого вала и/или втулки кузова
|
Исправьте или замените
|
|
|
Деформированная стойка
|
Заменять
|
|
|
Поврежден подшипник шестерни
|
Заменять
|
|
|
Стук или стук в рейке и шестерне
|
Пересечение шлангов с кузовом автомобиля
|
Переместить
|
|
Ослабленный кронштейн коробки передач
|
Затяните
|
|
|
Ослаблен наконечник рулевой тяги и/или шаровой шарнир
|
Затяните
|
|
|
Износ поперечной рулевой тяги и/или шарового шарнира
|
Заменять
|
|
|
Шум в масляном насосе
|
Низкий уровень жидкости
|
Пополнить
|
|
Воздух в жидкости
|
Стравить воздух
|
|
|
Ослабли болты крепления насоса
|
Затяните
|
