Kia Picanto: электрическая система кузова / звуковой сигнал

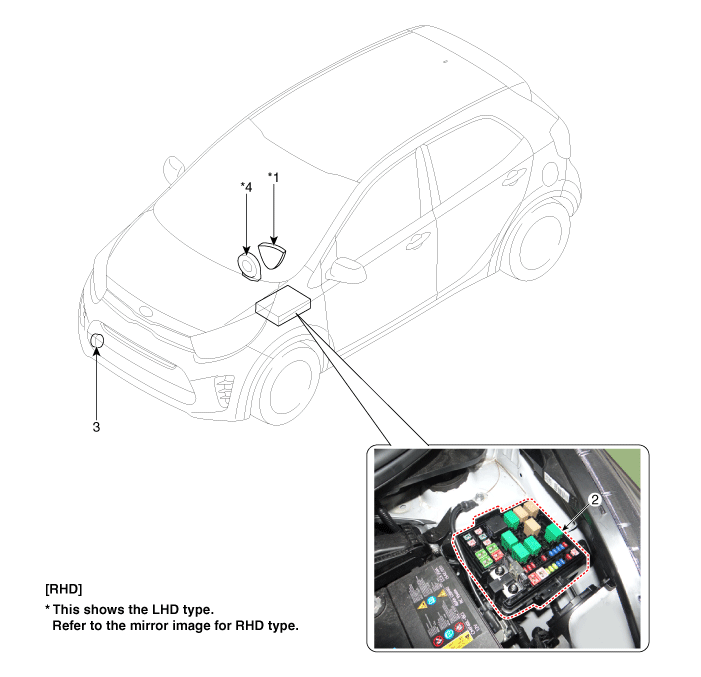

Компоненты и расположение компонентов
| Расположение компонента |
|
1. Переключатель звукового сигнала
2. Реле звукового сигнала |
3. Рог
4. Часовая пружина |
Процедуры ремонта
| Удаление |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите крышку машинного отделения.
G 1,0 MPI (см. Механическая система двигателя — «Под крышкой машинного отделения»)
G 1,2 MPI (см. Механическая система двигателя — «Под крышкой машинного отделения»)
|
| 3. |

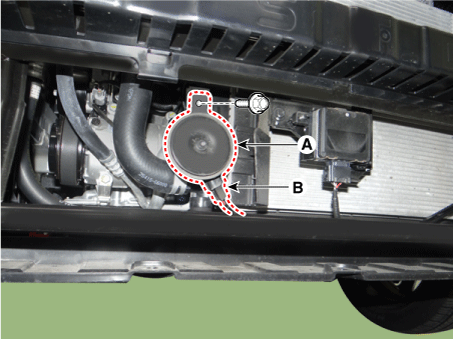

Снимите звуковой сигнал (A), отсоединив разъем звукового сигнала (B) и ослабив крепежный болт.
|
| Монтаж |
| 1. |
Установите звуковой сигнал после подключения разъема звукового сигнала.
|
| 2. |
Установите машинное отделение под крышкой.
|
| 3. |
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| осмотр |
| 1. |
Реле звукового сигнала этого автомобиля встроено в блок реле моторного отсека.
|
