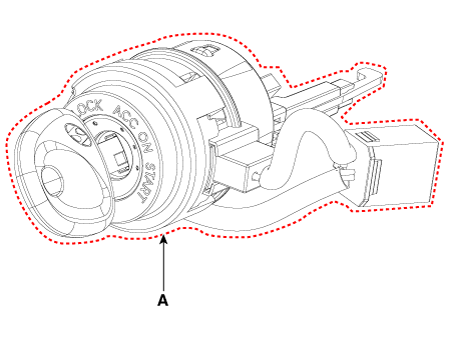

Замок зажигания в сборе

Процедуры ремонта

осмотр

1. 1

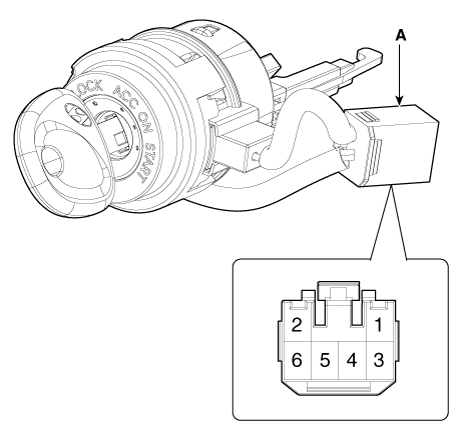

   Отсоедините разъем выключателя сигнализации о ключе (А) и разъем замка зажигания (В) от рулевой колонки.





2. 2

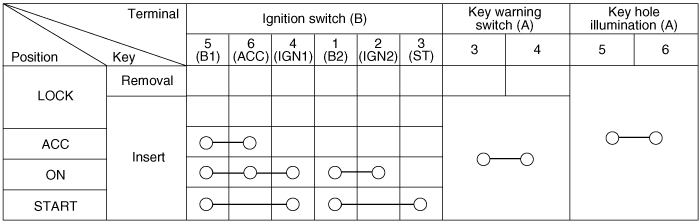

   Проверьте целостность цепи между клеммами.
3. 3
   Если непрерывность не указана, замените переключатель.



Удаление

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)
3. 3
   Снимите верхнюю и нижнюю облицовку рулевой колонки. (См. Кузов — «Панель кожуха рулевой колонки»)
4. 4
   Снимите многофункциональный переключатель. (См. Электрическая система кузова — «Многофункциональный переключатель»)
5. 5

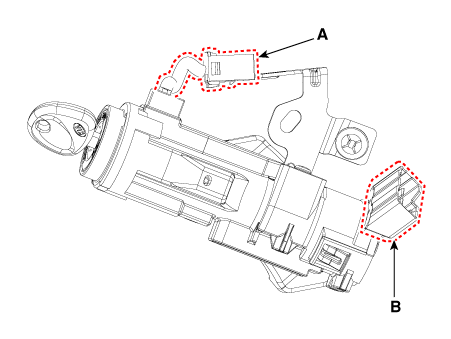

   Отсоедините разъем выключателя зажигания (А) и разъем сигнализатора ключа/иммобилайзера (В).



6. 6

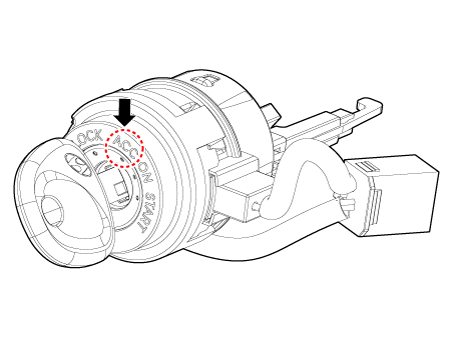

   Вставьте ключ и поверните его в положение ACC.



7. 7

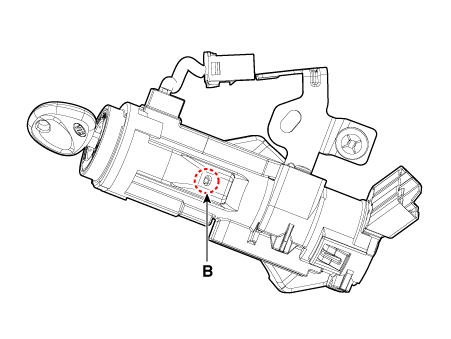

   Вдавите стопорный штифт (B) шилом.
8. 8

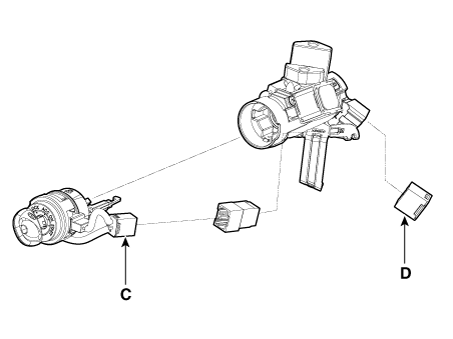

   Снимите цилиндр замка с ключом (А).

   C : Предупреждение о ключе / разъем иммобилайзера D : разъем замка зажигания







9. 9

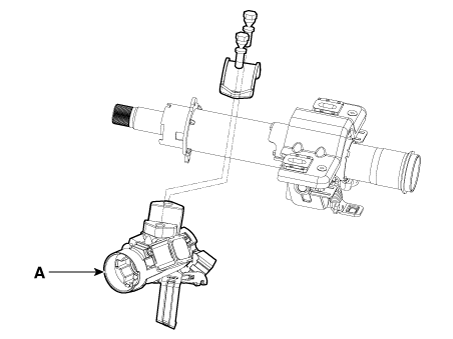

   Снимите замок зажигания (А) после ослабления крепежных болтов.



Монтаж

1. 1
   Установите замок зажигания.
2. 2
   Установите цилиндр замка с ключом.
3. 3
   Подсоедините разъем выключателя зажигания и разъем предупреждения/иммобилайзера ключа.
4. 4
   Установите многофункциональный переключатель.
5. 5
   Установите верхнюю и нижнюю панели кожуха рулевой колонки.
6. 6
   Установите нижнюю панель аварийной подушки.
7. 7
   Подсоедините отрицательную (-) клемму аккумуляторной батареи.
