Kia Picanto: гидроусилитель руля с электроприводом / двигатель MDPS

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Рулевая система / Рулевое управление с электроприводом / Двигатель МДПС

Процедуры ремонта
Замена
1.
Отсоедините отрицательный кабель аккумуляторной батареи.
2.
Снимите нижнюю панель аварийной подушки.
(См. Кузов — «Нижняя панель аварийного щитка»)
3.

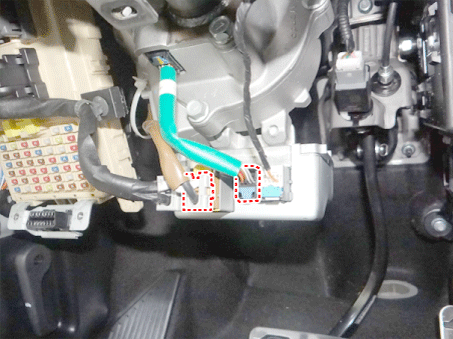

Отсоедините разъем ЭБУ MDPS.

4.
Отсоедините все разъемы, подключенные к рулевой колонке.
5.

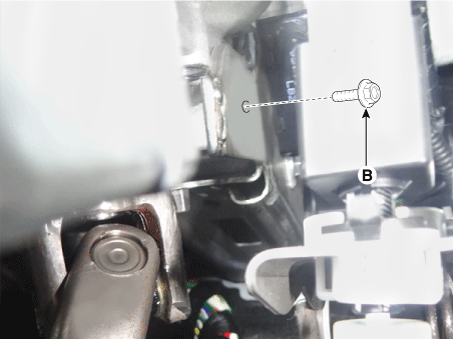

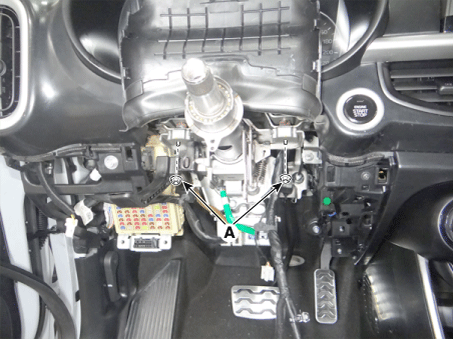

Ослабьте гайки (А) и болт (В), затем снимите рулевую колонку в сборе.
Момент затяжки :
(A) 24,5–29,4 Н·м (2,5–3,0 кгс·м, 18,1–21,7 фунт-фут)
(B) 53,9–58,8 Н·м (5,5–6,0 кгс·м, 39,8–43,4 фунт-фут)

•
Будьте осторожны, чтобы не повредить сиденье водителя при замене двигателя MDPS.
•
Будьте осторожны, чтобы не повредить двигатель MDPS и ЭБУ.
•
При ударе по двигателю может возникнуть шум, вызванный повреждением подшипника внутри двигателя.
6.

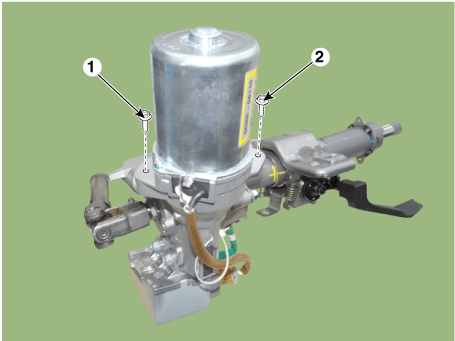

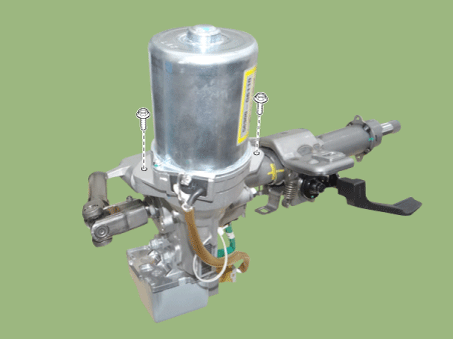

Ослабьте болты двигателя MDPS и снимите двигатель MDPS.

7.

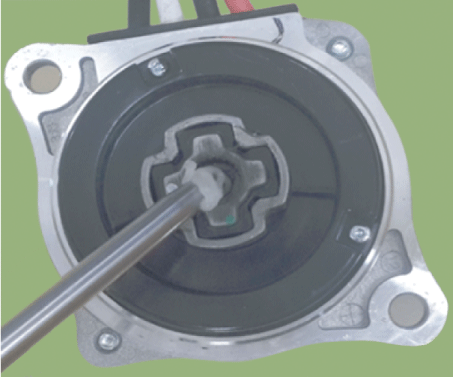

Нанесите смазку на новый двигатель MDPS.
Тип: Мультемп ММ-В
Артикул: YSBB0-91105FFF
Количество: 0,7-1,2 г (около 50 мм (0,1979 дюйма))

8.
Установите двигатель MDPS.
Момент затяжки :
14,7–21,6 Н·м (1,5–2,2 кгс·м, 10,8–15,9 фунт·фут)

•
При установке убедитесь в правильности направления проводки двигателя.
•
Слегка затяните болты крепления, а затем несколько раз затяните болты 1, 2 с одинаковым крутящим моментом.
9.
Установка обратна снятию.
10.
Выполните «Калибровку датчика угла поворота рулевого колеса (SAS)» и «Установите нулевое значение крутящего момента рулевого управления».
11.
Выключите переключатель IGN и подождите 10 секунд или более. Затем проверьте работу после запуска двигателя.
Диагностика с помощью КДС
Калибровка датчика угла поворота рулевого колеса (SAS) и установка крутящего момента рулевого управления на ноль
•
Перед «Калибровкой датчика угла поворота рулевого колеса (SAS)» убедитесь, что аккумулятор полностью заряжен.
•
Будьте осторожны, чтобы не отсоединить какие-либо кабели, подключенные к автомобилю или сканирующему прибору, во время «Калибровки датчика угла поворота рулевого колеса (SAS)».
•
После завершение «Калибровки датчика угла поворота рулевого колеса (SAS)», выключите зажигание и подождите несколько секунд. Затем запустите двигатель, чтобы подтвердить нормальную работу автомобиля.
1.
Соединять разъем самодиагностики (16 контактов), расположенный под панелью со стороны водителя поднесите к устройству самодиагностики, а затем поверните устройство самодиагностики после включения ключа.
2.

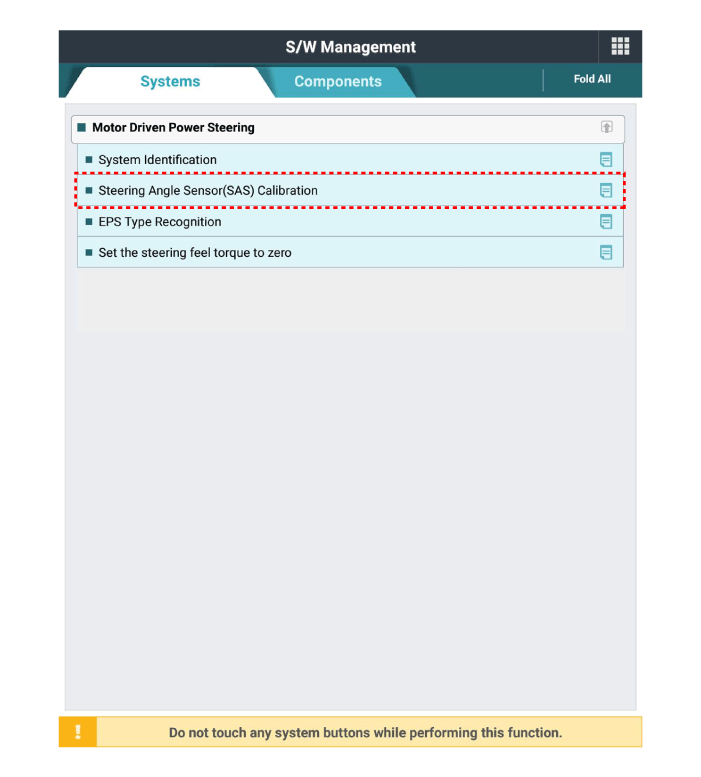

Выберите «модель автомобиля» и «Усилитель руля с электроприводом» на экране выбора автомобиля KDS.
3.

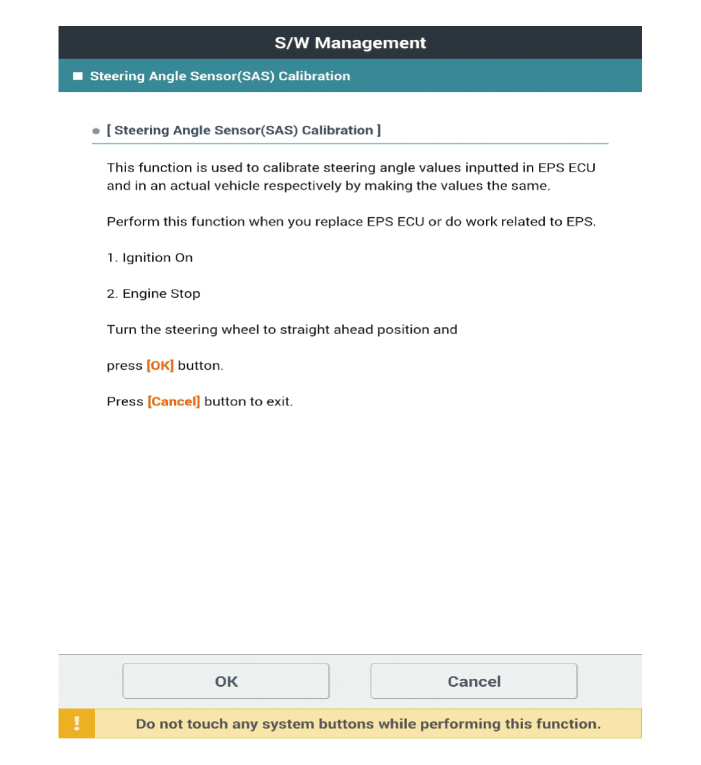

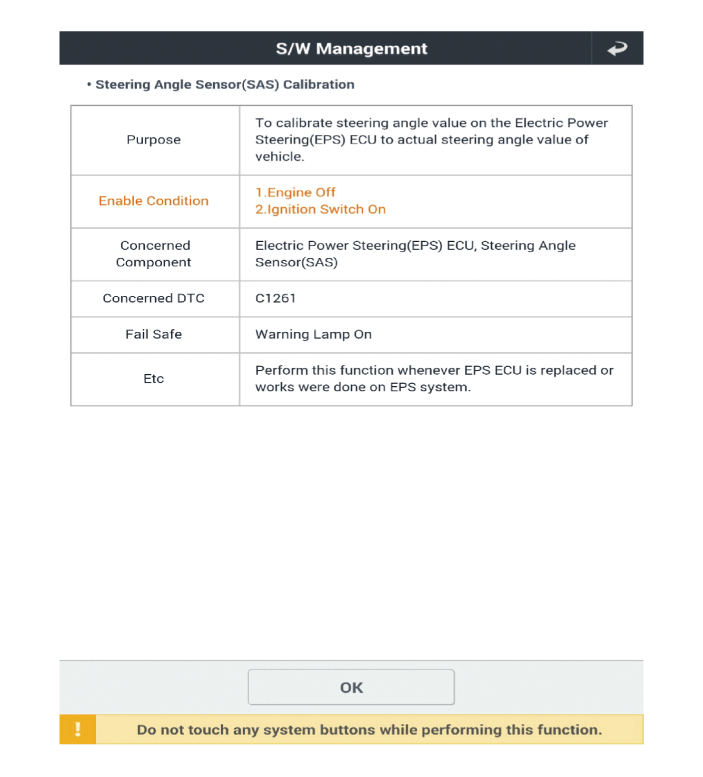

Выберите «Калибровка датчика угла поворота рулевого колеса (SAS)» на экране KDS, затем выберите «ОК».
4.

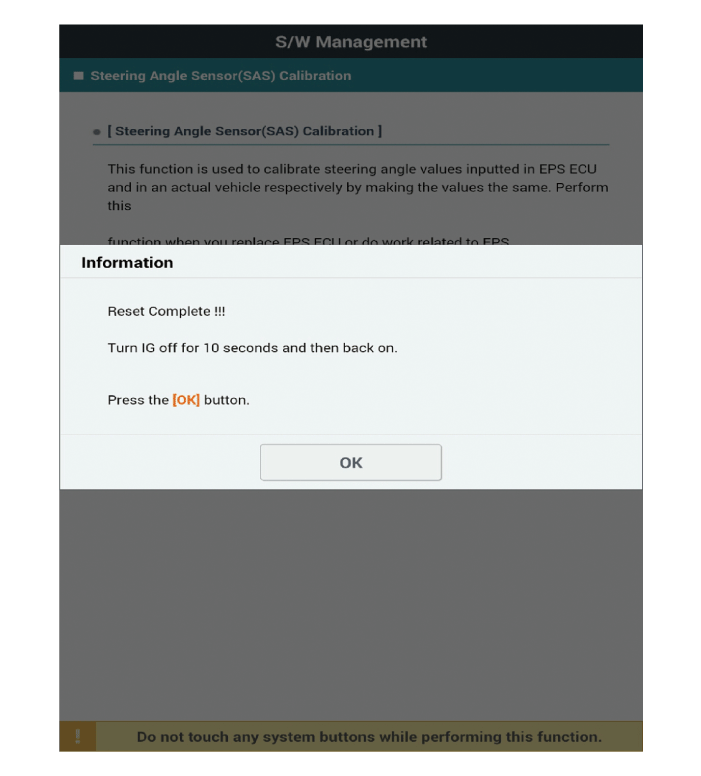

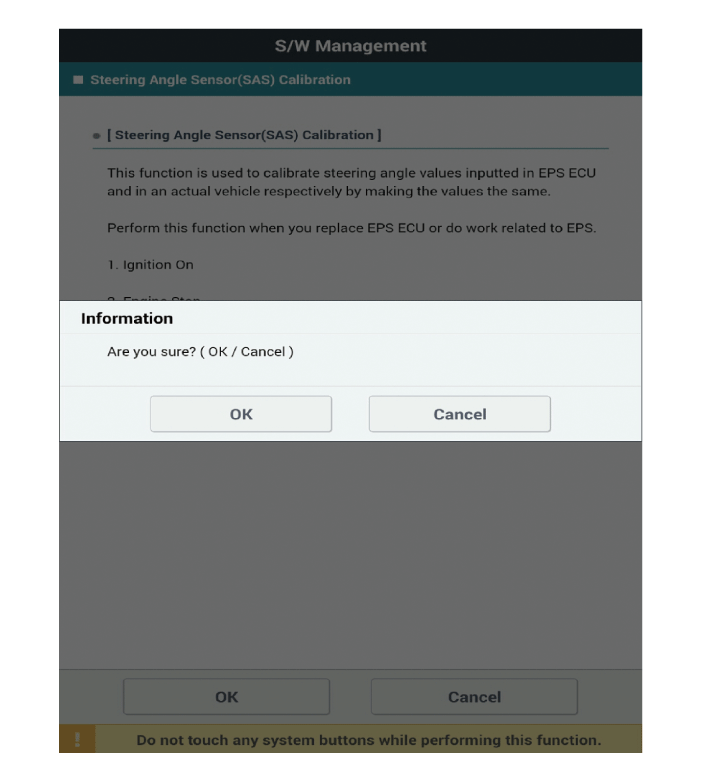

Продолжайте тест в соответствии с инструкциями на экране.

5.

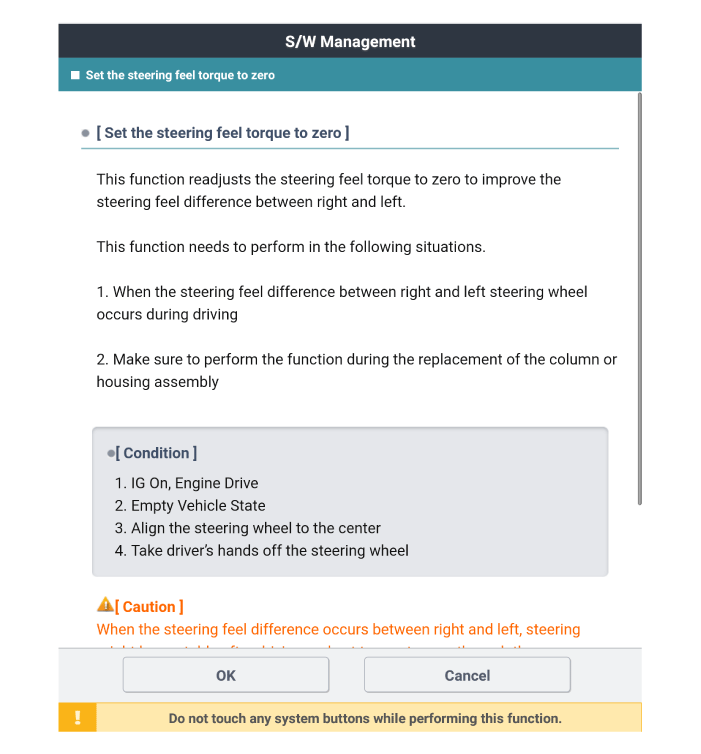

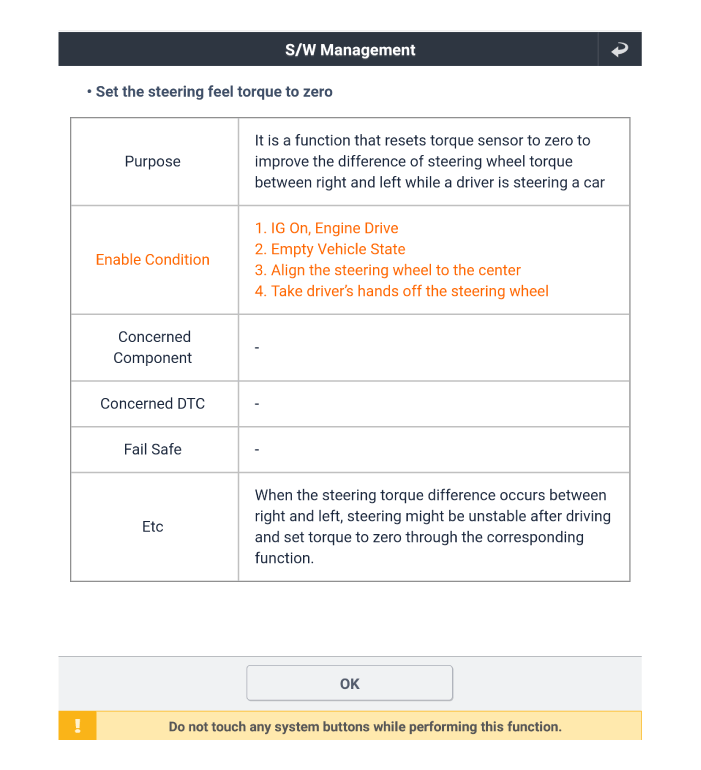

Выберите «Установить нулевое значение крутящего момента на рулевом колесе» на экране KDS, затем выберите «ОК».
6.

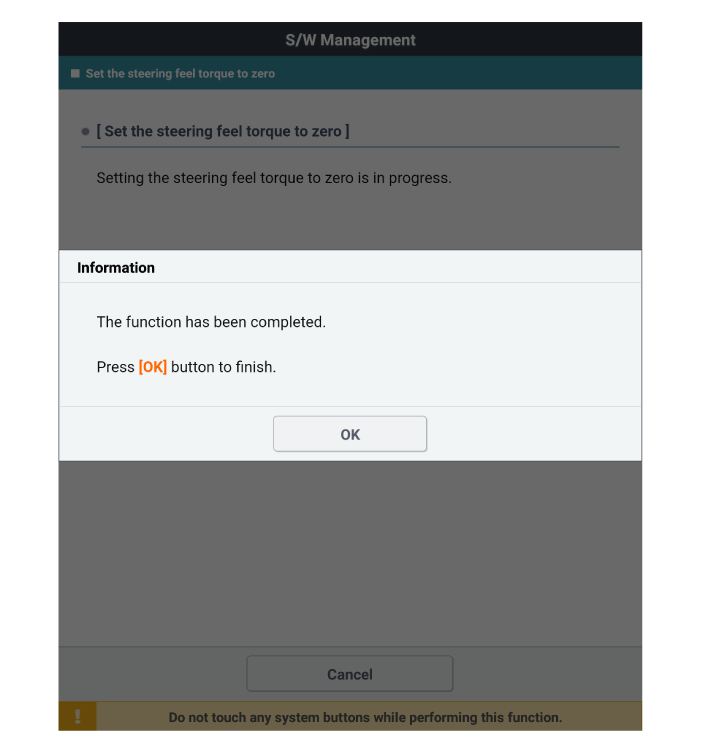

Продолжайте тест в соответствии с инструкциями на экране.

7.
Удалите код неисправности.
8.
Выключите переключатель IG и подождите не менее 10 секунд, прежде чем запускать двигатель. А затем убедитесь, что MDPS работает правильно.
