Kia Picanto: электроусилитель руля / ЭБУ MDPS

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Рулевая система / Рулевое управление с электроприводом / ЭБУ МДПС

Процедуры ремонта

Замена

1.	Отсоедините отрицательный кабель аккумуляторной батареи.

2.	Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийного щитка»)

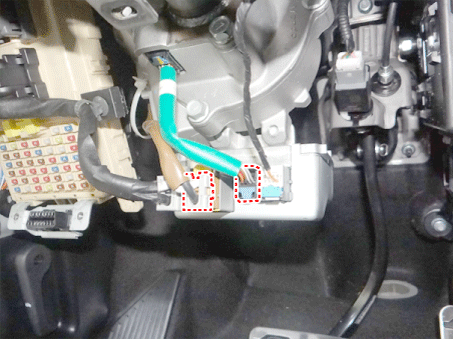

3.	Отсоедините разъем ЭБУ MDPS.

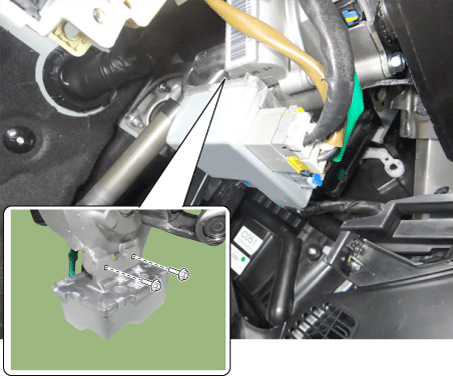

4.	Ослабьте болты и снимите ЭБУ MDPS.

5.	Установка обратна снятию.

6.	Выполните «Калибровку датчика угла поворота рулевого колеса (SAS)» и «Установите нулевое значение крутящего момента рулевого управления».

7.	Выключите переключатель IGN и подождите 10 секунд или более. Затем проверьте работу после запуска двигателя.

Диагностика с помощью КДС

Калибровка датчика угла поворота рулевого колеса (SAS) и установка крутящего момента рулевого управления на ноль

•	Перед «Калибровкой датчика угла поворота рулевого колеса (SAS)» убедитесь, что аккумулятор полностью заряжен.

•	Будьте осторожны, чтобы не отсоединить какие-либо кабели, подключенные к автомобилю или сканирующему прибору, во время «Калибровки датчика угла поворота рулевого колеса (SAS)».

•	После завершение «Калибровки датчика угла поворота рулевого колеса (SAS)», выключите зажигание и подождите несколько секунд. Затем запустите двигатель, чтобы подтвердить нормальную работу автомобиля.

1.	Соединять разъем самодиагностики (16 контактов), расположенный под панелью со стороны водителя поднесите к устройству самодиагностики, а затем поверните устройство самодиагностики после включения ключа.

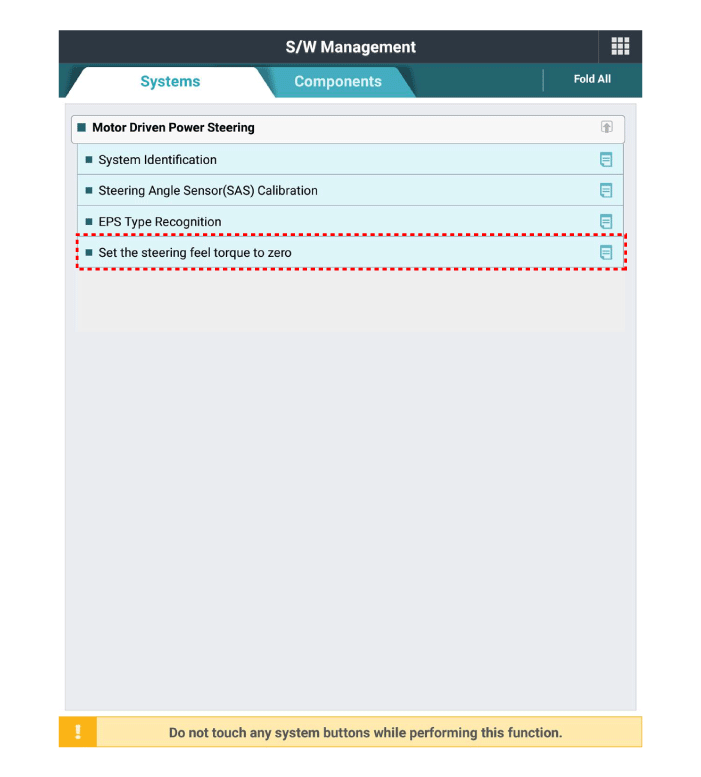

2.	Выберите «модель автомобиля» и «Усилитель руля с электроприводом» на экране выбора автомобиля KDS.

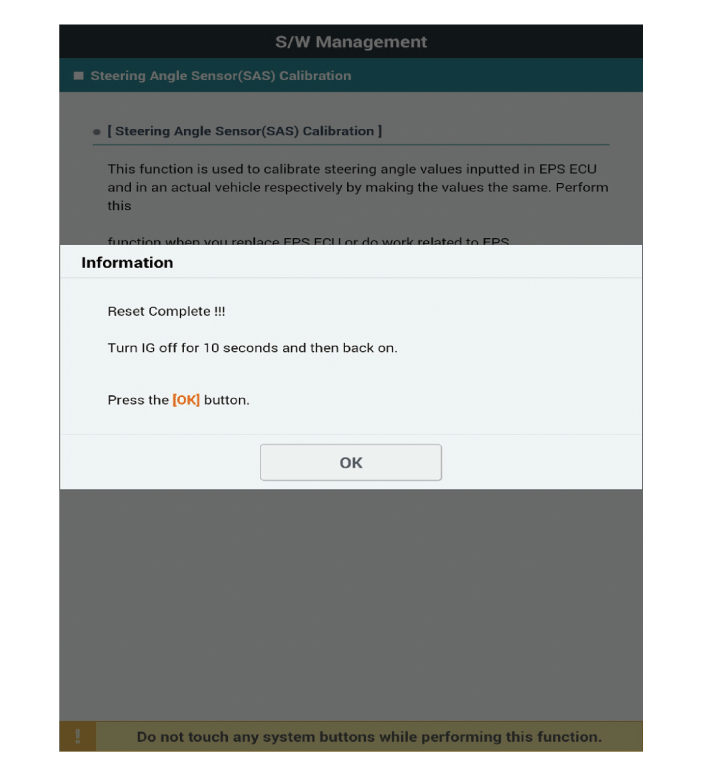

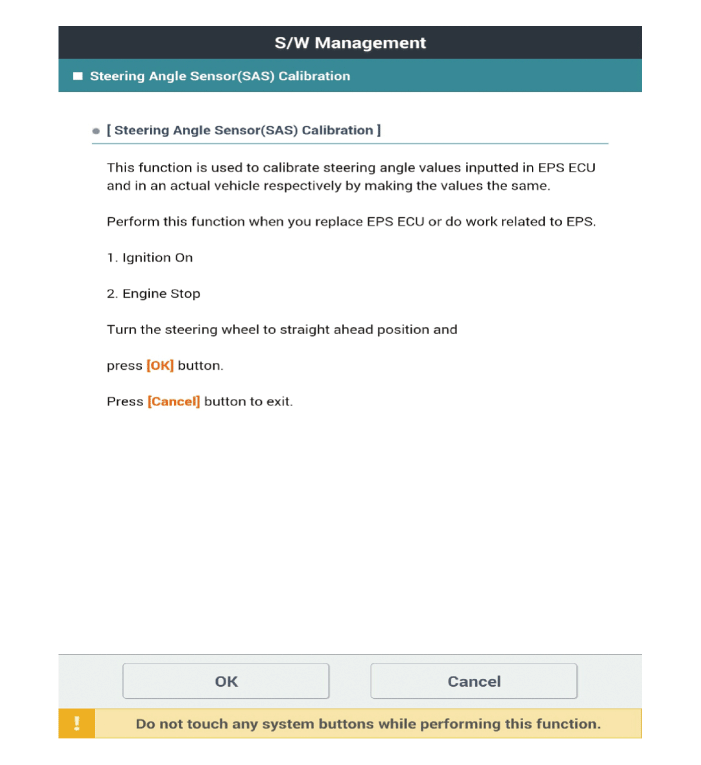

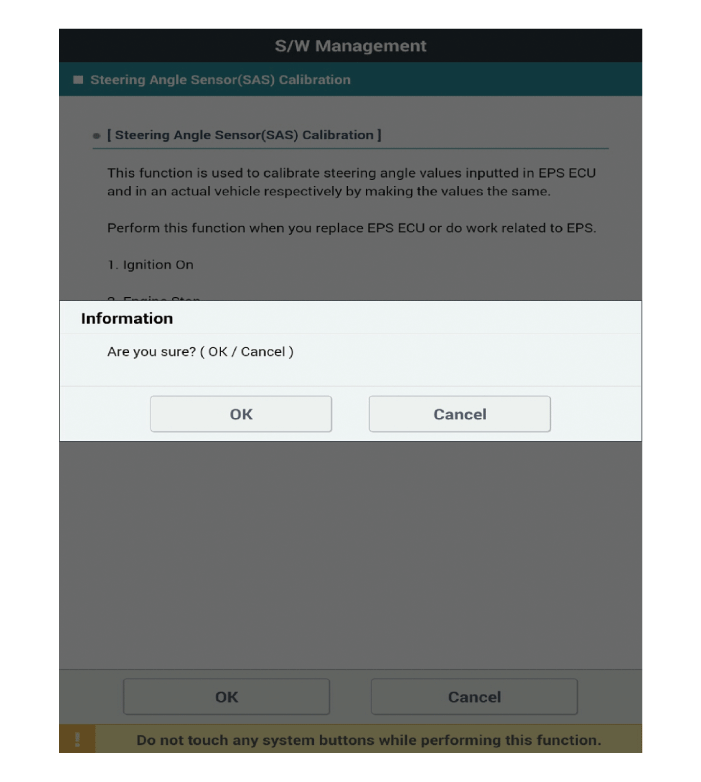

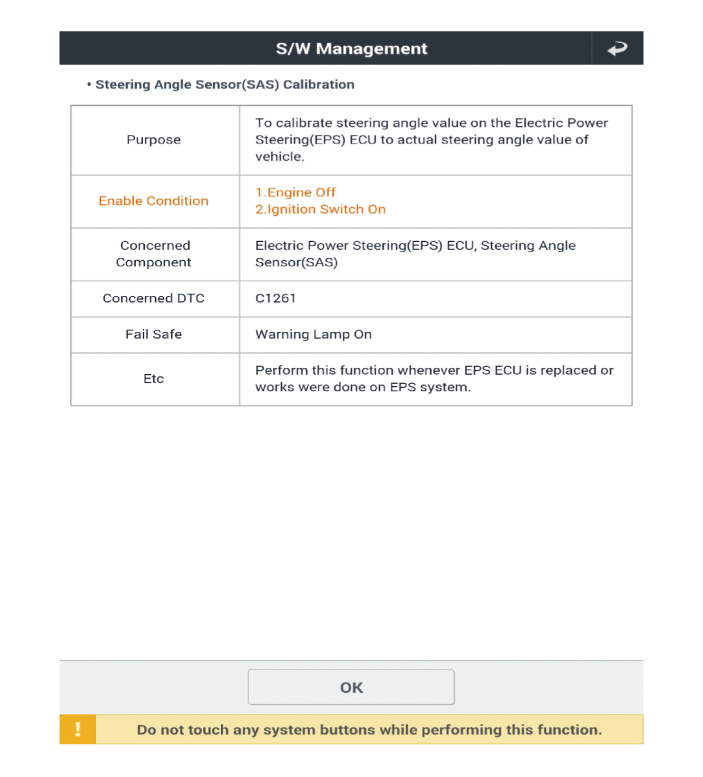

3.	Выберите «Калибровка датчика угла поворота рулевого колеса (SAS)» на экране KDS, затем выберите «ОК».

4.	Продолжайте тест в соответствии с инструкциями на экране.

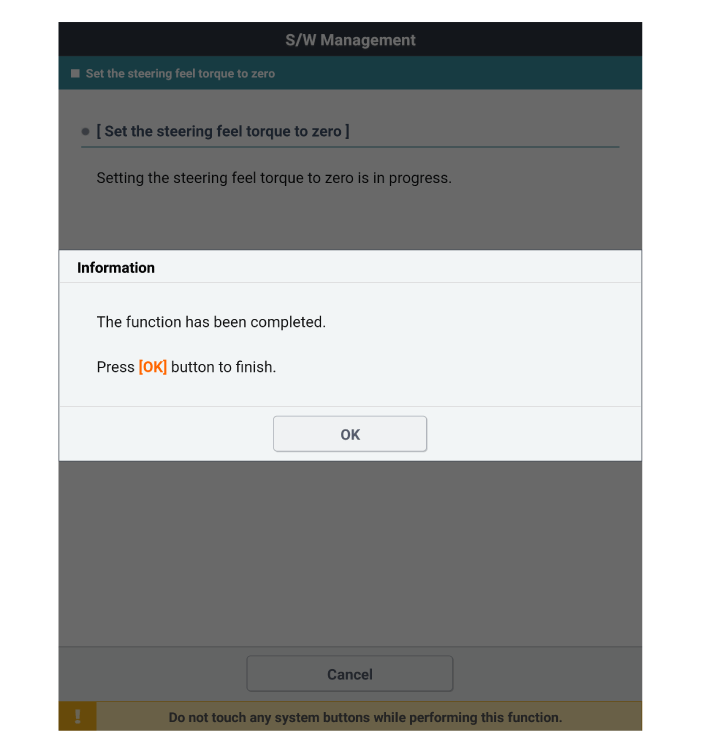

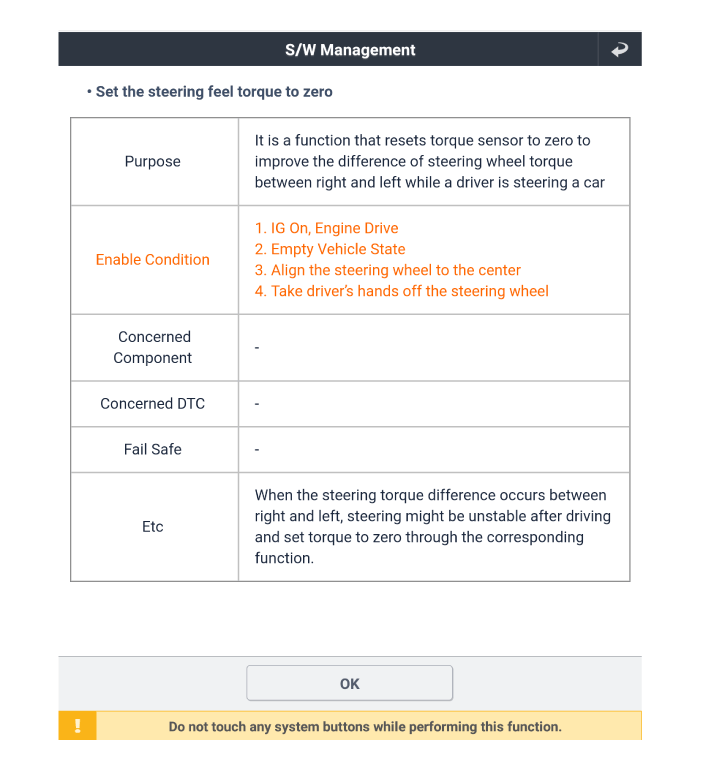

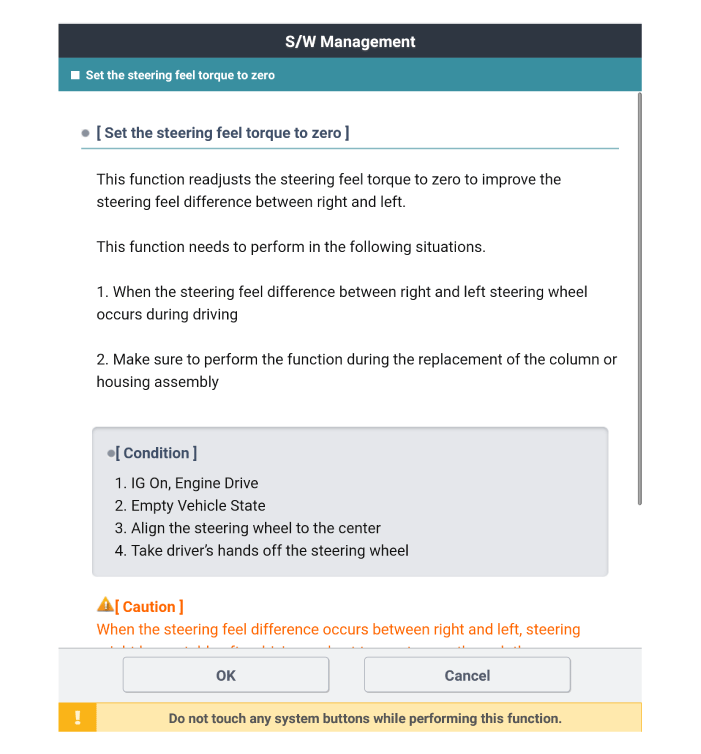

5.	Выберите «Установить нулевое значение крутящего момента на рулевом колесе» на экране KDS, затем выберите «ОК».

6.	Продолжайте тест в соответствии с инструкциями на экране.

7.	Удалите код неисправности.

8.	Выключите переключатель IG и подождите не менее 10 секунд, прежде чем запускать двигатель. А затем убедитесь, что MDPS работает правильно.
