Kia Picanto: аудио/мультимедийный разъем

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Электрическая система кузова / Аудио / Мультимедийный разъем

Принципиальные диаграммы

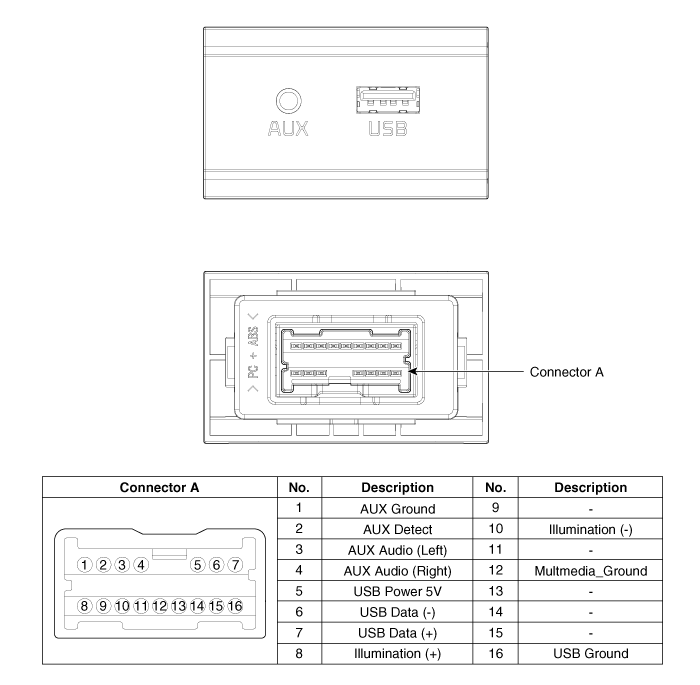

Принципиальная электрическая схема

Описание и работа

Описание

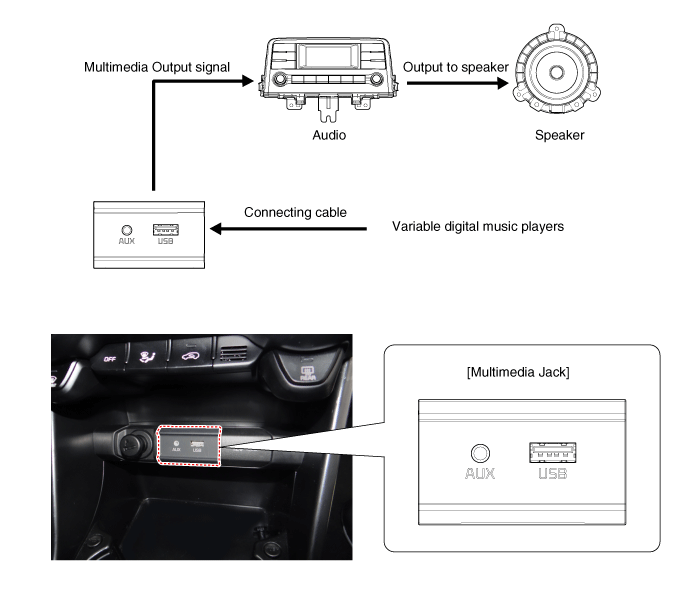

мультимедийный разъем на верхней крышке консоли предназначен для клиентов, которые любят слушать внешние портативные музыкальные плееры, такие как MP3 и т. д., через аудиосистема автомобиля, когда она подключена к этому разъему. Клиент имеет эту дополнительную опцию.

В случай искажения звука, исходящего от внешнего музыкального устройства, подключенного к AUX. плееры, аудиоблок может быть неисправен, но выходной уровень проигрыватель не соответствует спецификации AUX.

Процедуры ремонта

Удаление

Наденьте перчатки, чтобы защитить руки.

•	Когда поддев отверткой с плоским наконечником или используя инструмент для подрезки, оберните его защитной лентой и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, чтобы не повредить поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

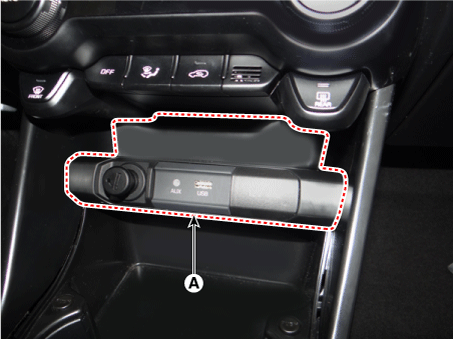

2.	С помощью отвертки или съемника снимите переднюю панель напольной консоли (A).

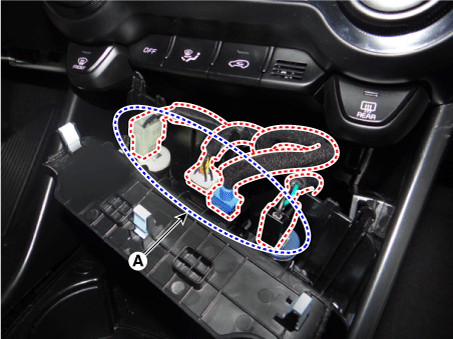

3.	Отсоедините разъемы (А) от передней панели напольной консоли.

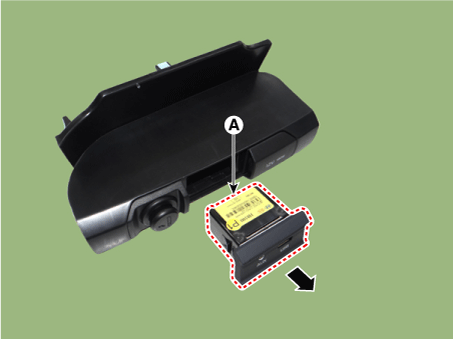

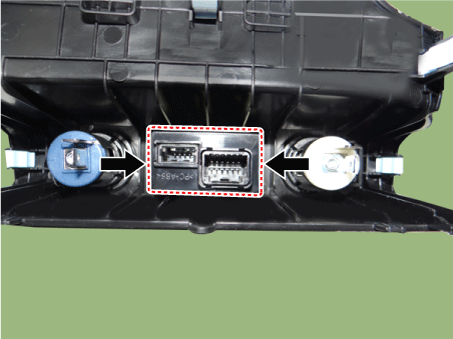

4.	Снимите мультимедийный разъем (A) после освобождения фиксированных крючков.

Монтаж

1.	Установите мультимедийный разъем.

2.	Подсоедините разъемы от передней панели напольной консоли.

3.	Установите переднюю панель напольной консоли.

Подсоедините отрицательную (-) клемму аккумуляторной батареи.

•	Убедитесь, что мультимедийный разъем и разъемы переднего лотка консоли подключены правильно.

•	Проверьте аудиосистему на предмет нормальной работы.
