Kia Picanto: Тормозная система/Система стояночного тормоза

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Тормозная система / Система стояночного тормоза

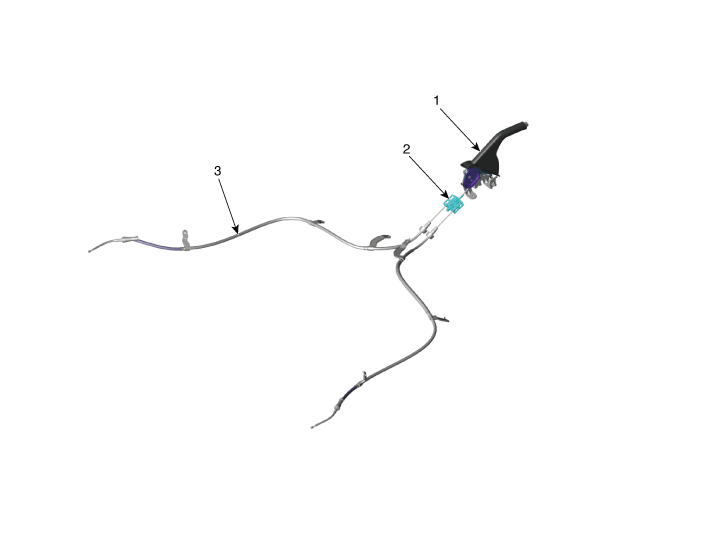

Компоненты и расположение компонентов
Компоненты

1. Рычаг стояночного тормоза
2. Эквалайзер в сборе
3. Трос заднего стояночного тормоза

Процедуры ремонта
Удаление
Тросы стояночного тормоза не должны быть согнуты или деформированы. Это приведет к жесткой работе и преждевременному выходу из строя.
1.
Снимите напольную консоль.
(См. корпус - «Узел напольной консоли»)
2.

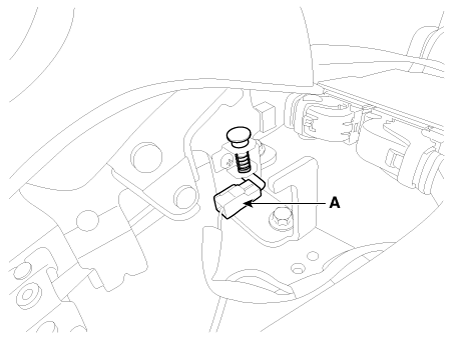

Отсоедините разъем (А) выключателя стояночного тормоза.

3.

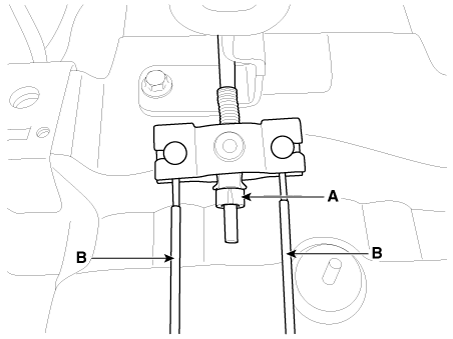

Ослабьте регулировочную гайку (А) и тросы стояночного тормоза.

Рычаг стояночного тормоза в автомобиле должен находиться в полностью отпущенном положении.

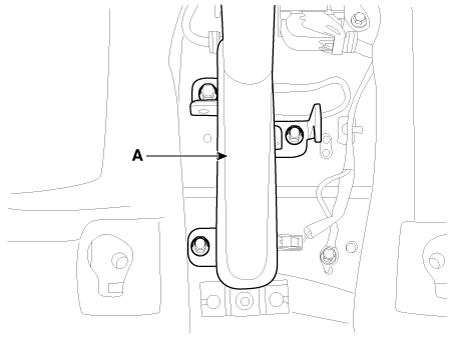

4.
Снимите узел рычага стояночного тормоза (А) после откручивания болтов.

5.
Поднимите автомобиль и убедитесь, что он надежно закреплен.
6.
Снимите заднюю шину и колесо.
7.
Снимите трос стояночного тормоза с тормозной колодки. [Только барабанный тормоз]
(См. Тормозная система — «Задний барабанный тормоз»)
8.

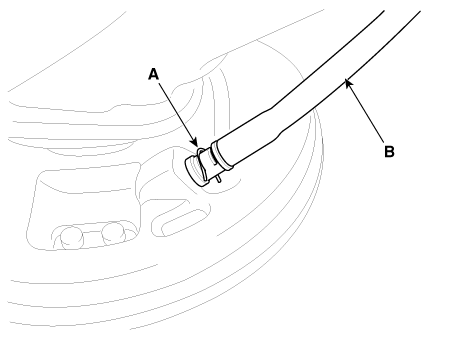

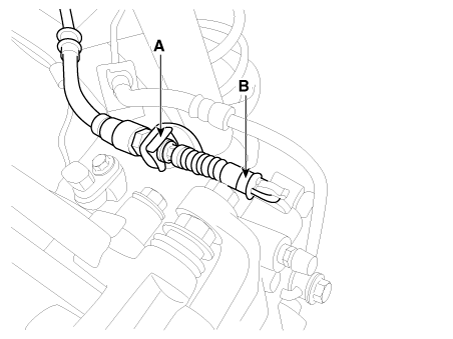

Снимите трос стояночного тормоза (В), предварительно сняв зажим (А).
[Тип дискового тормоза]

[Тип барабанного тормоза]

9.
Ослабьте болты кронштейна троса стояночного тормоза и снимите трос стояночного тормоза (А).
Монтаж
1.
Установите трос стояночного тормоза (А).
2.
Установите трос стояночного тормоза (В), затем установите зажим (А).
[Тип дискового тормоза]

[Тип барабанного тормоза]

3.
Установите тормозную колодку. [Только барабанный тормоз]
(См. Тормозная система — «Задний барабанный тормоз»)
4.
Установите заднюю шину и колесо.
5.
Установите узел рычага стояночного тормоза (А).

6.
Установите трос стояночного тормоза (В) и держатель троса (А).

7.

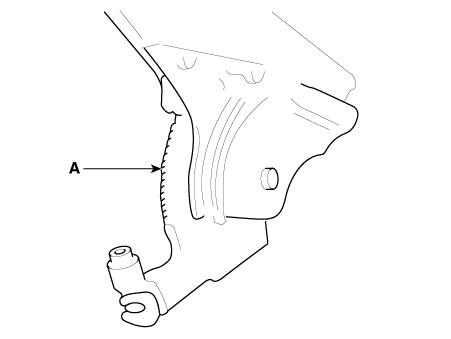

Нанесите слой указанной смазки на каждую скользящую часть (A) пластины храпового механизма или собачки храпового механизма.
Указанная смазка:
Многоцелевая смазка SAE J310, NLGI №2

8.

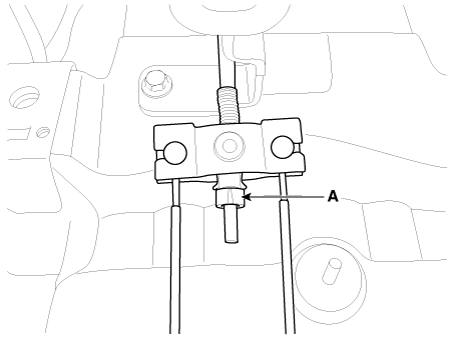

Установите регулятор троса стояночного тормоза, затем отрегулируйте ход рычага стояночного тормоза, поворачивая регулировочную гайку (А).

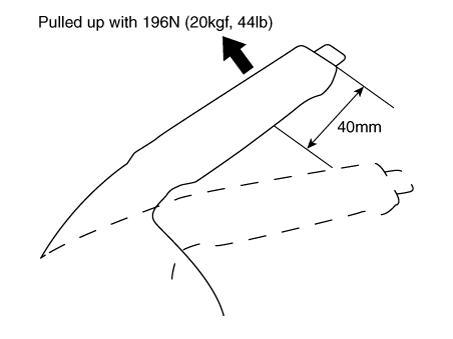

Ход рычага стояночного тормоза:
6–8 щелчков (потяните рычаг с усилием 196 Н (20 кгс, 44 фунт-силы))
После ремонта колодки стояночного тормоза отрегулируйте зазор тормозной колодки, а затем отрегулируйте ход рычага стояночного тормоза.
(См. «Установка колодок стояночного тормоза»)

9.
Выпускать рычаг стояночного тормоза полностью и убедитесь, что стояночные тормоза не торможение при повороте задних колес. При необходимости отрегулируйте.
10.
Убедитесь, что стояночные тормоза полностью затянуты, когда рычаг стояночного тормоза полностью поднят.
11.
Подсоедините разъем (А) выключателя стояночного тормоза.

Проверьте целостность выключателя стояночного тормоза.
При нажатии на тормозной рычаг: непрерывность
Когда рычаг тормоза отпущен: непрерывность отсутствует
12.
Установите напольную консоль.
(См. корпус - «Узел напольной консоли»)
Корректирование
Регулировка хода рычага стояночного тормоза
1.
Снимите напольную консоль.
(См. корпус - «Узел напольной консоли»)
2.
Нанесите слой указанной смазки на каждую скользящую часть (A) пластины храпового механизма или собачки храпового механизма.
Указанная смазка:
Многоцелевая смазка SAE J310, NLGI №2

3.
Установите регулятор троса стояночного тормоза, затем отрегулируйте ход рычага стояночного тормоза, поворачивая регулировочную гайку (А).
Ход рычага стояночного тормоза:
6–8 щелчков (потяните рычаг с усилием 196 Н (20 кгс, 44 фунт-силы))
После ремонт колодки стояночного тормоза, отрегулировать зазор тормозной колодки и затем отрегулируйте ход рычага стояночного тормоза. (См. «Стояночный тормоз установка обуви")

4.
Выпускать рычаг стояночного тормоза полностью и убедитесь, что стояночные тормоза не торможение при повороте задних колес. При необходимости отрегулируйте.
5.
Убедитесь, что стояночные тормоза полностью затянуты, когда рычаг стояночного тормоза полностью поднят.
6.
Установите напольную консоль.
(См. корпус - «Узел напольной консоли»)
Регулировка зазора колодок стояночного тормоза
1.
Нажмите педаль тормоза несколько раз, чтобы включить саморегулирующийся тормоз.
Для барабанного тормоза зазор колодки регулируется автоматически с помощью регулятора и регулировочного рычага.
