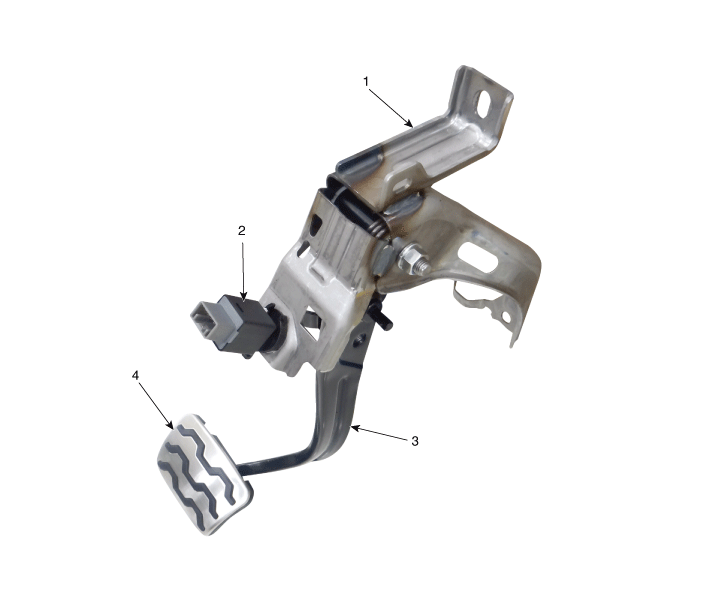

Компоненты |
1. Тормозной элемент в сборе
2. Выключатель стоп-сигнала |
3. Рычаг педали тормоза в сборе
4. Накладка педали тормоза |
Схематическая диаграмма |

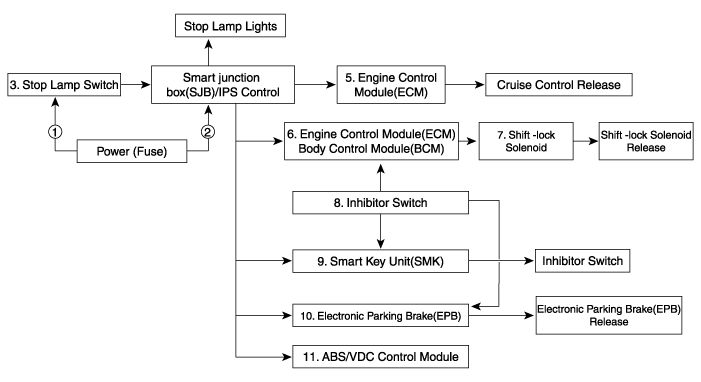

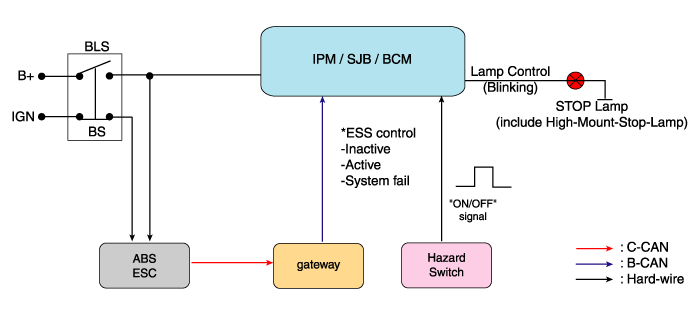

Схема системы |

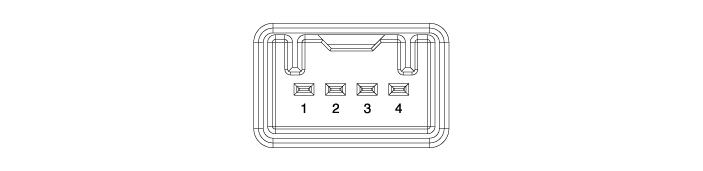

Терминальная функция |
Терминал
|
Описание
|
1
|
IGN1
|
2
|
Модуль управления двигателем (ECM)
|
3
|
В+
|
4
|
Стоп-сигнал
|
Поиск неисправностей |
1. |

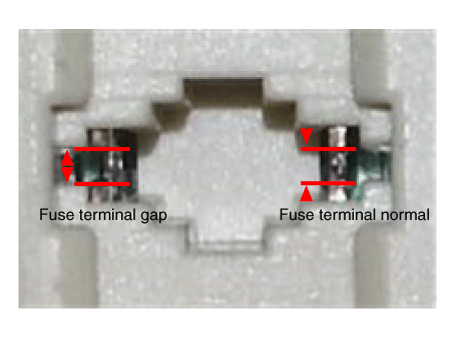

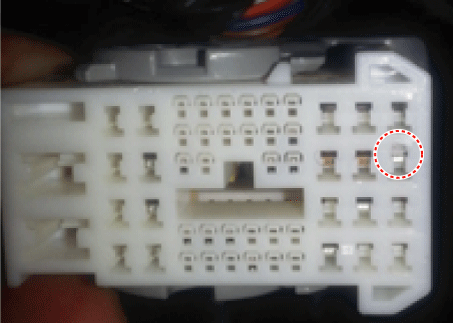

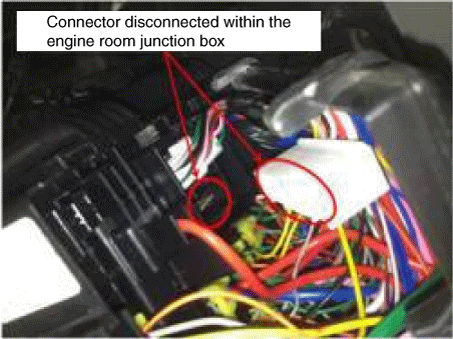

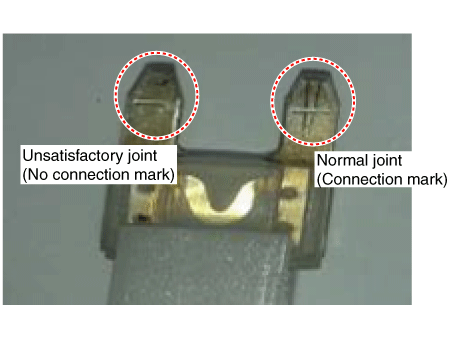

Диагностика деталей
|
2. |
Симптоматическая диагностика
|
3. |

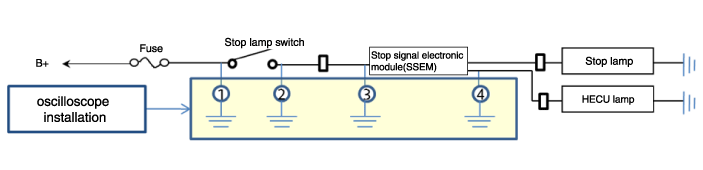

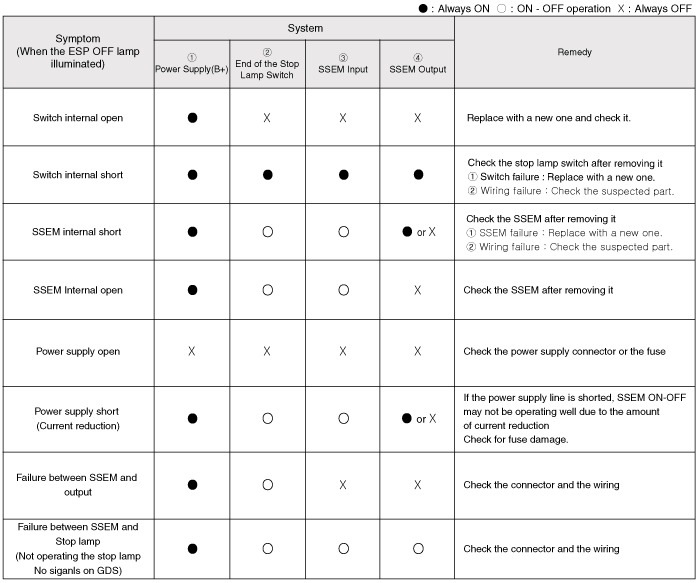

Диагностика системы выключателя стоп-сигналов
SSEM: Электронный модуль стоп-сигнала
|
4. |
Обратитесь к руководству по кодам DTC, когда отображаются соответствующие коды DTC.
|
Удаление |
1. |
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
2. |
Снимите нижнюю панель аварийной подушки.
(См. Кузов — «Нижняя панель аварийной площадки»)
|
3. |

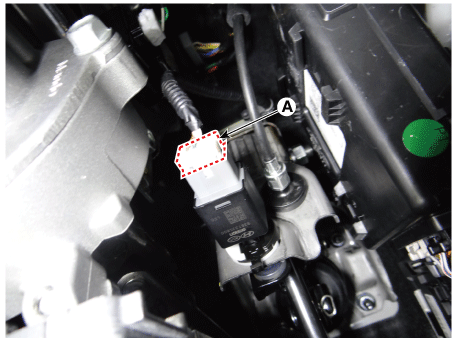

Отсоедините разъем выключателя стоп-сигналов (А).
|
4. |

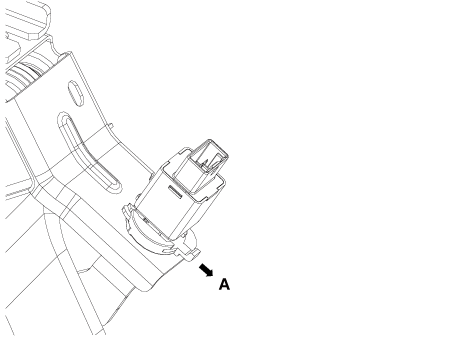

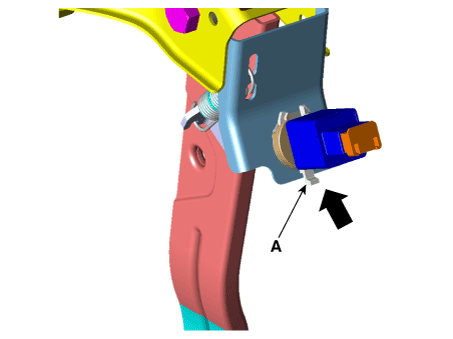

Потяните стопорную пластину (А), как указано
|
5. |

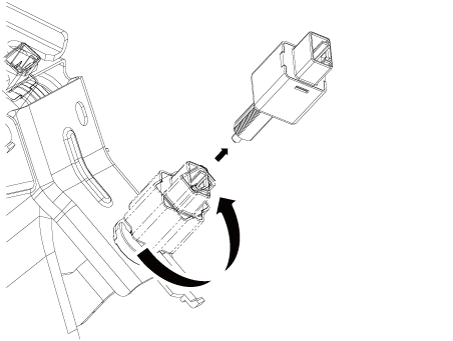

Поверните выключатель тормоза на 45° против часовой стрелки и снимите его.
|
6. |

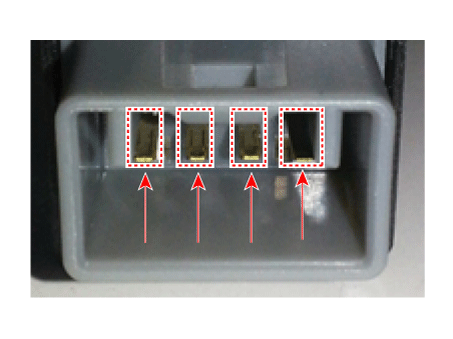

Осмотрите снятый выключатель стоп-сигнала в соответствии с приведенной ниже процедурой.
|
Монтаж |
1. |

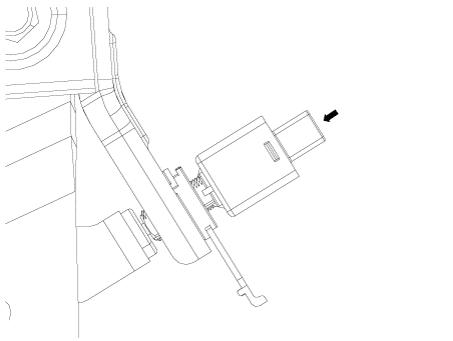

Зафиксируйте рычаг педали тормоза и полностью вставьте тормозной выключатель, пока контактная часть не станет невидимой.
|
2. |
После установки поверните переключатель тормоза на 45° по часовой стрелке, а затем соберите стопорную пластину, нажав на нее.
|
3. |

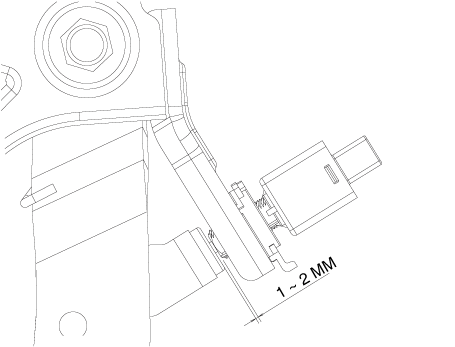

Проверьте зазор (А) между выключателем тормоза и кронштейном.
|
4. |
Установите разъем выключателя тормоза (А).
|
осмотр |
1. |

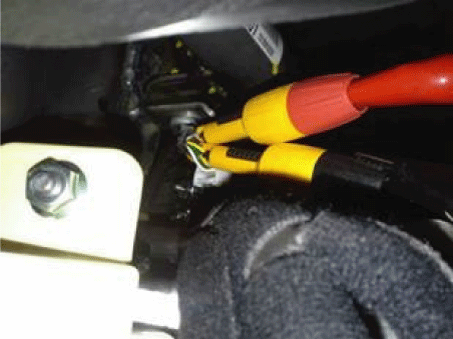

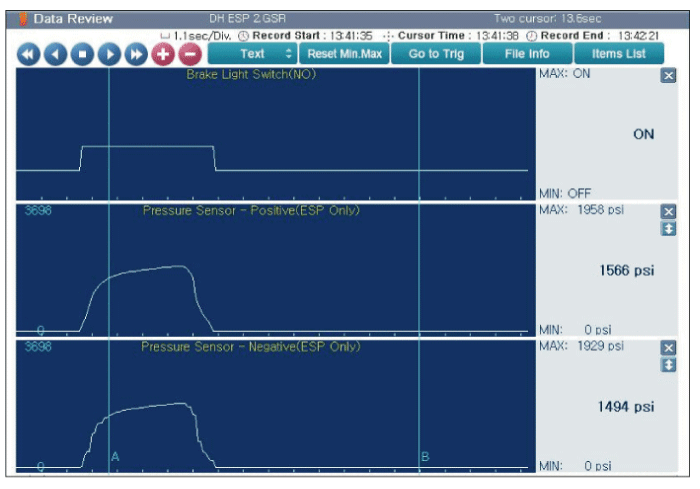

Проанализируйте данные GDS и убедитесь, что с выключателем стоп-сигналов что-то не так.
|
