Kia Picanto: электрические стеклоподъемники / переключатель стеклоподъемников

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Электрическая система кузова / Электрические стеклоподъемники / Переключатель стеклоподъемника

Компоненты и расположение компонентов

Компоненты

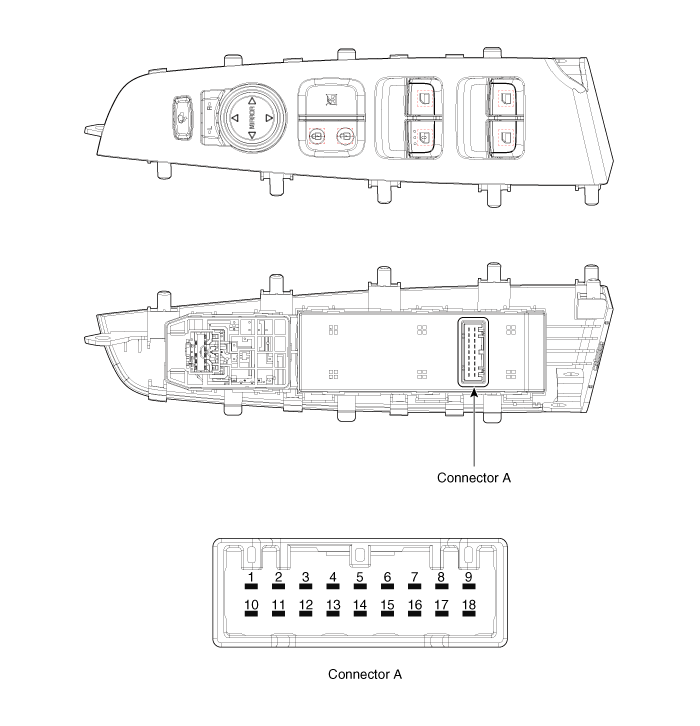

Переключатель стеклоподъемника водителя

Информация о выводах разъема

[Все вручную / автоматический тип вниз]

(левый руль)

Нет.	Описание	Нет.	Описание
1	Земля	10	Выключатель блокировки заднего левого окна
2	Стеклоподъемник задний левый (внизу)	11	Передний левый электростеклоподъемник (внизу)
3	Стеклоподъемник задний левый (вверху)	12	Передний левый электростеклоподъемник (вверху)
4	Аккумулятор (+)_LH	13	-
5	Переключатель разблокировки двери	14	Выключатель дверного замка
6	Аккумулятор (+) _ Задний фонарь	15	-
7	Стеклоподъемник задний правый (внизу)	16	Передний правый стеклоподъемник (внизу)
8	Стеклоподъемник задний правый (вверху)	17	Передний правый стеклоподъемник (вверху)
9	Аккумулятор (+)_RH	18	Выключатель блокировки заднего правого окна

(Правый руль)

Нет.	Описание	Нет.	Описание
1	Земля	10	-
2	-	11	Передний левый электростеклоподъемник (внизу)
3	-	12	Передний левый электростеклоподъемник (вверху)
4	Аккумулятор (+)_LH	13	-
5	Переключатель разблокировки двери	14	Выключатель дверного замка
6	Аккумулятор (+) _ Задний фонарь	15	-
7	-	16	Передний правый стеклоподъемник (внизу)
8	-	17	Передний правый стеклоподъемник (вверху)
9	Аккумулятор (+)_RH	18	-

[Тип безопасности водителя]

(левый руль)

Нет.	Описание	Нет.	Описание
1	Земля	10	Выключатель блокировки заднего левого окна
2	Стеклоподъемник задний левый (внизу)	11	-
3	Стеклоподъемник задний левый (вверху)	12	-
4	Аккумулятор (+)_LH	13	Главный стеклоподъемник водителя (вверх/вниз)
5	Переключатель разблокировки двери	14	Выключатель дверного замка
6	Аккумулятор (+) _ Задний фонарь	15	-
7	Стеклоподъемник задний правый (внизу)	16	Передний правый стеклоподъемник (внизу)
8	Стеклоподъемник задний правый (вверху)	17	Передний правый стеклоподъемник (вверху)
9	Аккумулятор (+)_RH	18	Выключатель блокировки заднего правого окна

(Правый руль)

Нет.	Описание	Нет.	Описание
1	Стеклоподъемник задний левый (внизу)	10	Передний левый электростеклоподъемник (внизу)
2	Стеклоподъемник задний левый (вверху)	11	Земля
3	-	12	Передний левый электростеклоподъемник (вверху)
4	Аккумулятор (+) _ Задний фонарь	13	Аккумулятор (+)_LH
5	Стеклоподъемник задний правый (внизу)	14	Аккумулятор (+)_RH
6	Стеклоподъемник задний правый (вверху)	15	Главный стеклоподъемник водителя (вверх/вниз)
7	Переключатель разблокировки двери	16	-
8	Выключатель дверного замка	17	-
9	Выключатель блокировки заднего правого окна	18	Выключатель блокировки заднего левого окна

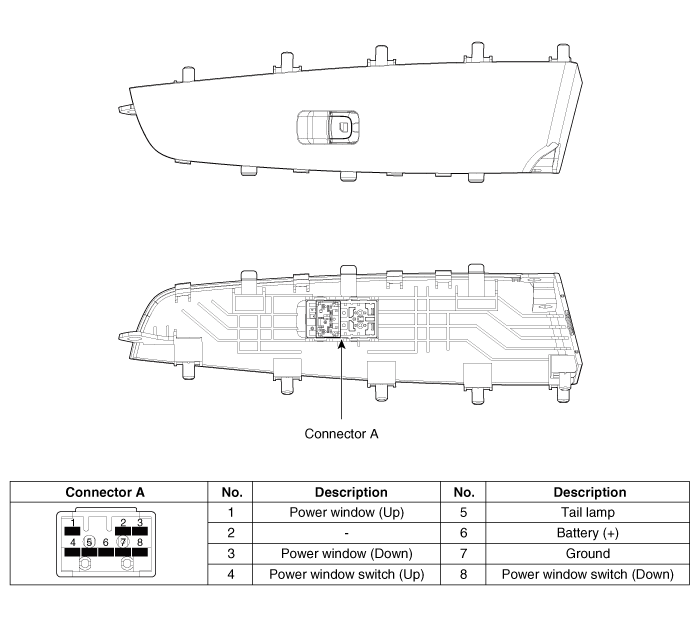

Вспомогательный переключатель стеклоподъемников

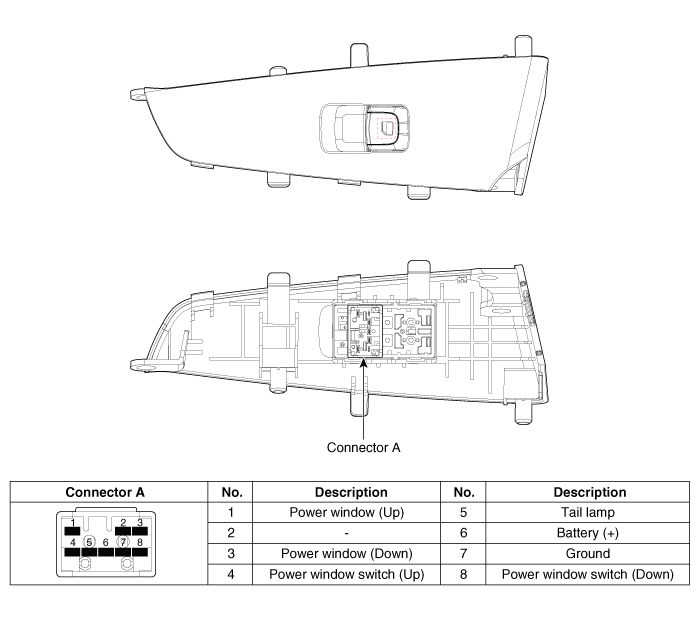

Переключатель заднего стеклоподъемника

Принципиальные диаграммы

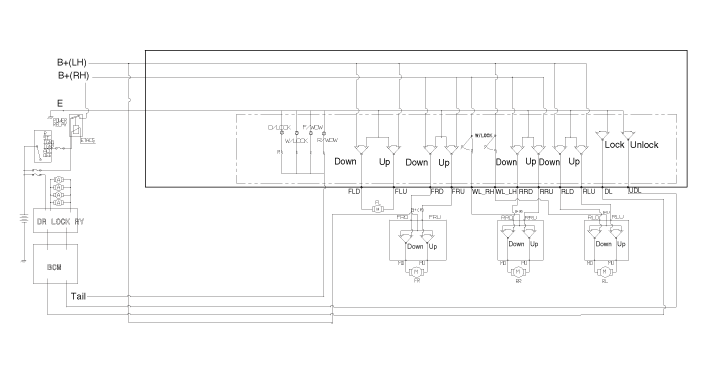

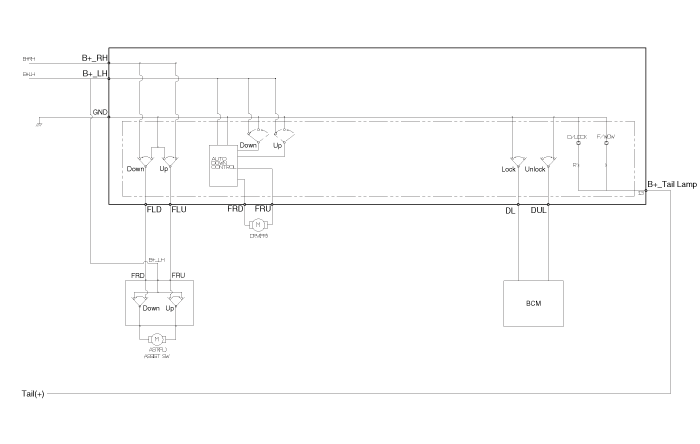

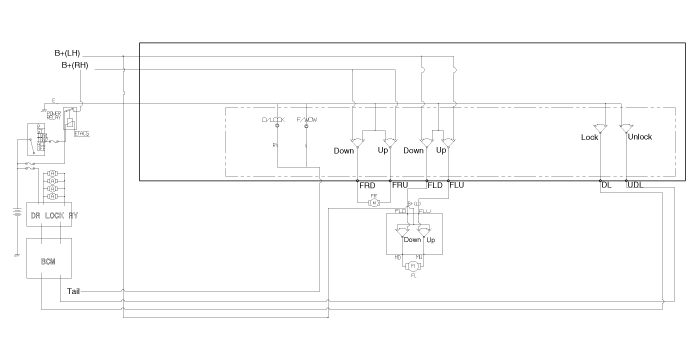

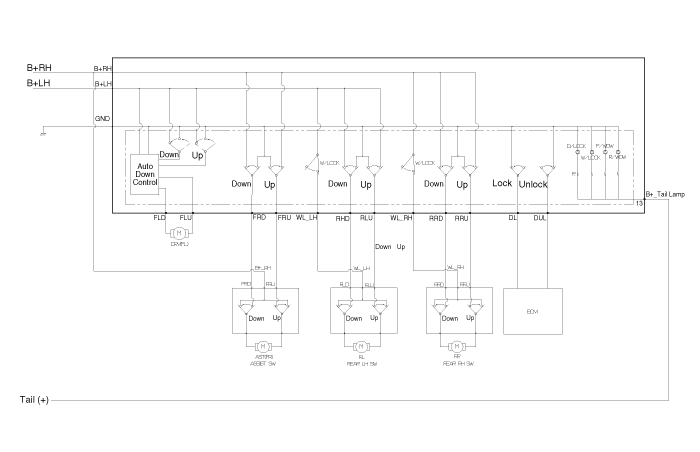

Принципиальная электрическая схема

Переключатель стеклоподъемника водителя

[Все типы вручную]

(левый руль)

(Правый руль)

[Тип автоматического опускания]

(левый руль)

(Правый руль)

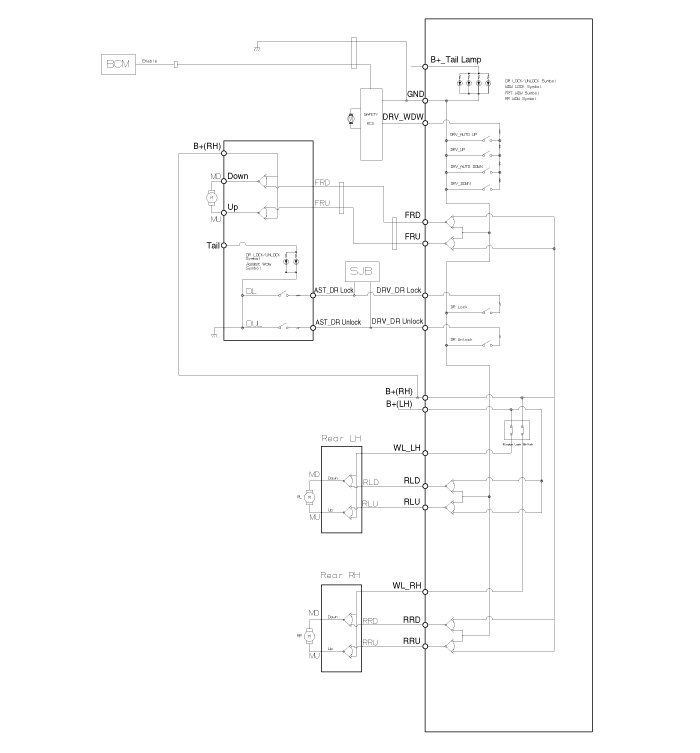

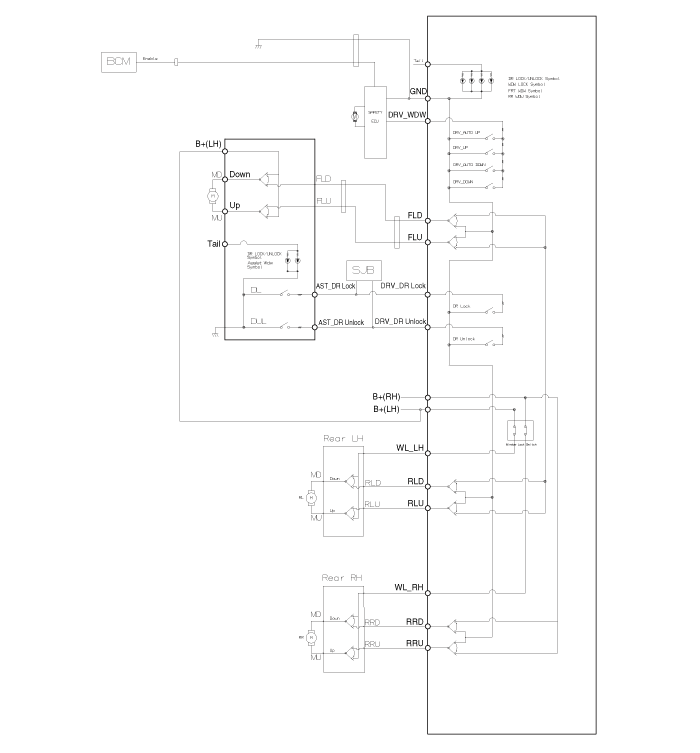

[Тип безопасности водителя]

(левый руль)

(Правый руль)

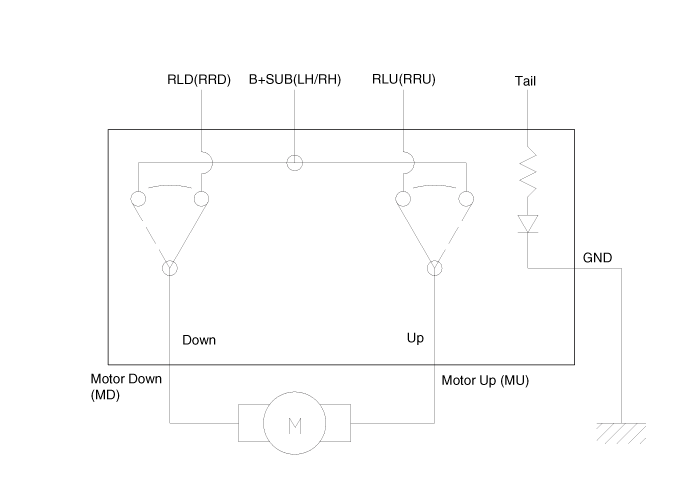

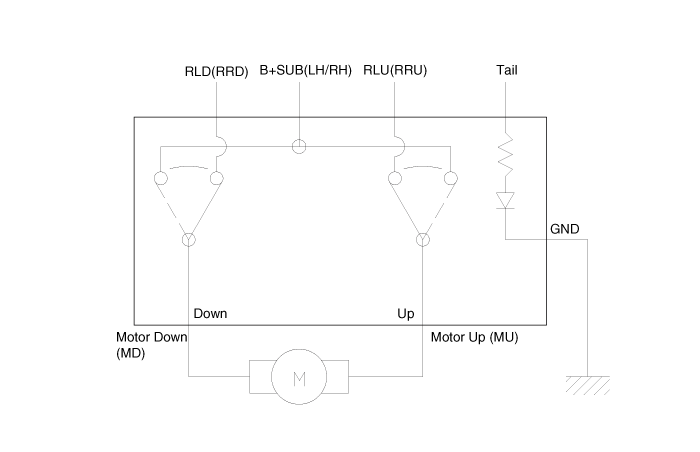

Вспомогательный переключатель стеклоподъемников

Переключатель заднего стеклоподъемника

Процедуры ремонта

Удаление

•	При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов.

•	При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов.

•	Соблюдайте осторожность при хранении и обращении с отделкой при снятии/установке, так как смазка и масло могут оставить пятна на отделке.

Переключатель стеклоподъемника водителя

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обшивку передней левой двери. (См. Кузов — «Облицовка передней двери»)

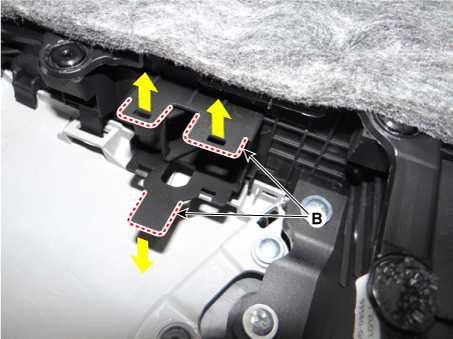

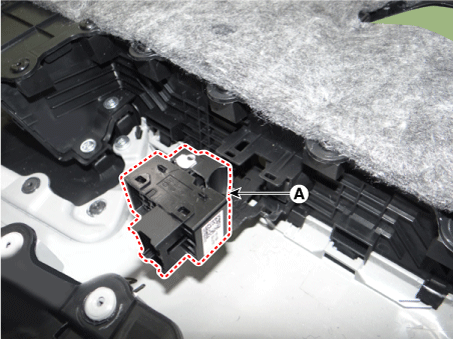

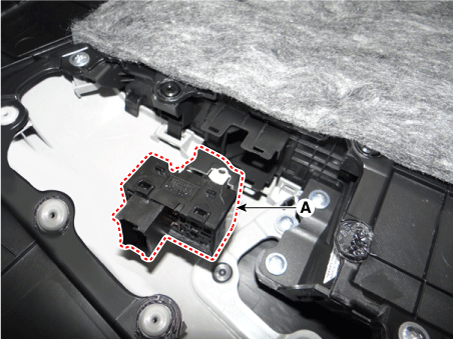

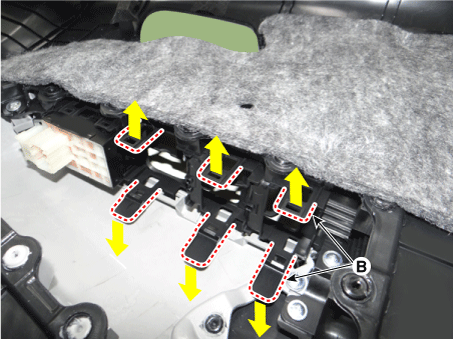

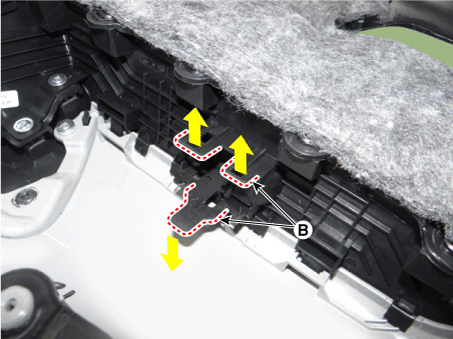

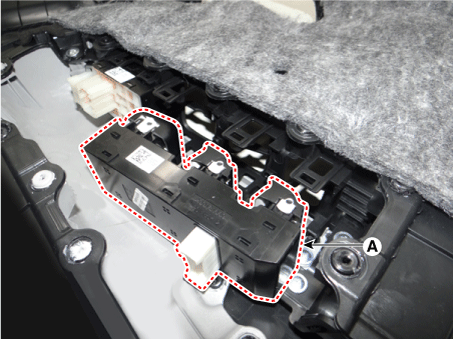

3.	Снимите узел переключателя электрического стеклоподъемника (А), потянув за оба конца держателей переключателя (В).

Вспомогательный переключатель стеклоподъемников

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обшивку передней правой двери. (См. Кузов — «Облицовка передней двери»)

3.	Снимите узел переключателя электрического стеклоподъемника (А), потянув за оба конца держателей переключателя (В).

Переключатель заднего стеклоподъемника

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обивку задней двери. (См. Кузов — «Облицовка задней двери»)

3.	Снимите узел переключателя электрического стеклоподъемника (А), потянув за оба конца держателей переключателя (В).

Монтаж

Переключатель стеклоподъемника водителя

1.	Установите переключатель электрического стеклоподъемника водителя.

2.	Установите обивку передней двери после подсоединения разъема.

3.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Вспомогательный переключатель стеклоподъемников

1.	Установите вспомогательный переключатель стеклоподъемников.

2.	Установите обивку передней двери после подсоединения разъема.

3.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Переключатель заднего стеклоподъемника

1.	Установите переключатель заднего стеклоподъемника.

2.	Установите обивку задней двери после подсоединения разъема.

3.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

осмотр

Переключатель стеклоподъемника водителя

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обшивку передней левой двери.

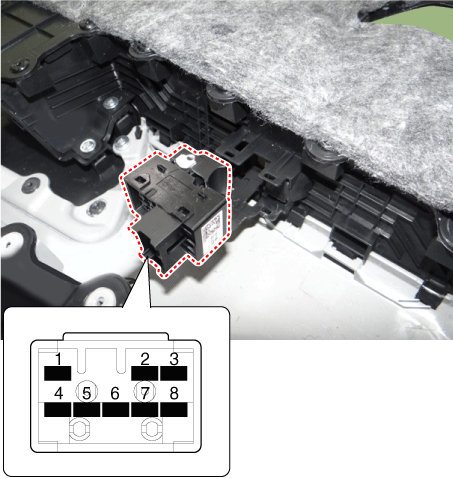

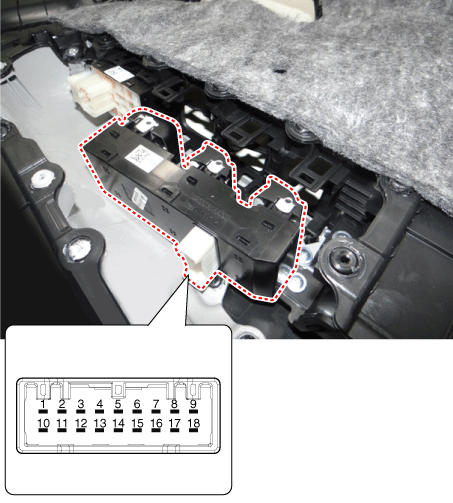

3.	Отсоедините разъем переключателя стеклоподъемника от обшивки двери.

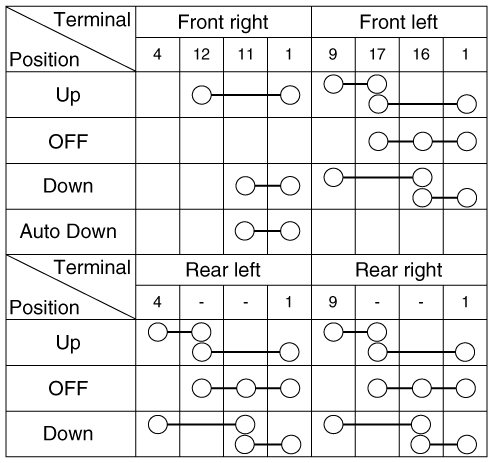

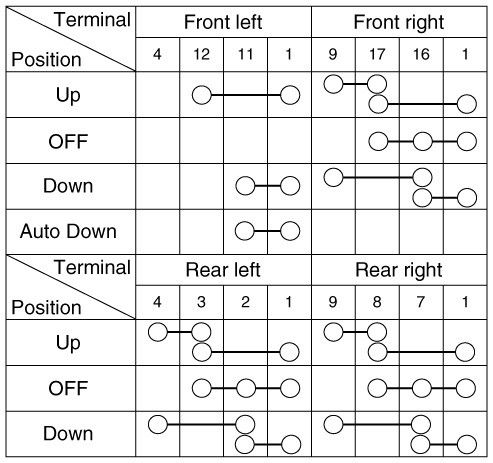

Проверять для непрерывности между клеммами в каждом положении переключателя в соответствии с к столу. Если непрерывность не соответствует норме, замените выключатель.

[Все вручную / автоматический тип вниз]

(левый руль)

(Правый руль)

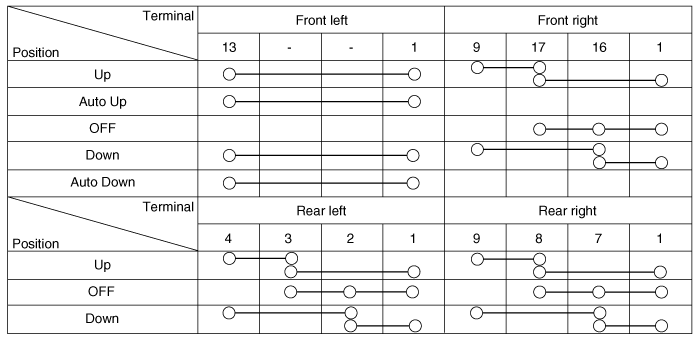

[Тип безопасности водителя]

(левый руль)

(Правый руль)

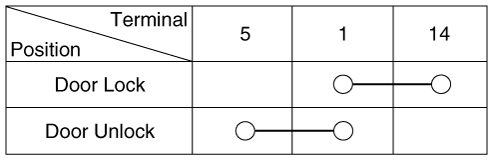

Выключатель замка двери с электроприводом

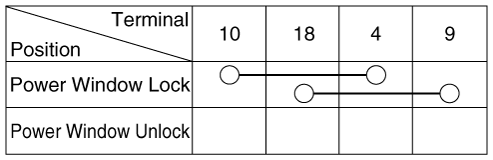

Переключатель блокировки стеклоподъемников

Переключатель вспомогательного/заднего стеклоподъемника

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обшивку передней правой двери/обшивку задней двери. (См. Кузов — «Облицовка передней двери») (См. Кузов — «Облицовка задней двери»)

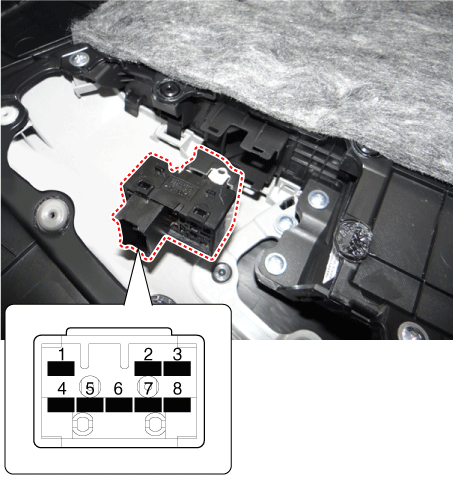

3.	Отсоедините разъем переключателя стеклоподъемника от обшивки двери. [Вспомогательный переключатель стеклоподъемников] [Переключатель заднего стеклоподъемника]

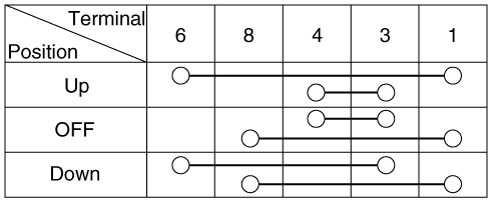

4.	Проверять для непрерывности между клеммами в каждом положении переключателя в соответствии с к столу. Если непрерывность не соответствует норме, замените выключатель.

Диагностика с помощью KDS/GDS

Электрическую систему кузова можно быстро диагностировать на наличие неисправных деталей с помощью системы диагностики автомобиля (KDS/GDS).

Диагностическая система (KDS/GDS) предоставляет следующую информацию.

(1)	Самодиагностика: проверяет и отображает код неисправности (DTC)

(2)	Текущие данные: проверяет состояние входных/выходных данных системы.

(3)	Проверка срабатывания: проверяет рабочее состояние системы.

(4)	Дополнительные функции: Другие элементы управления, такие как опция системы и нулевая точка

2.	Выберите «Модель автомобиля» и проверяемую систему, чтобы проверить автомобиль с помощью тестера.

3.	Выберите «Модуль управления кузовным оборудованием (BCM)», чтобы проверить модуль управления кузовным оборудованием (BCM).

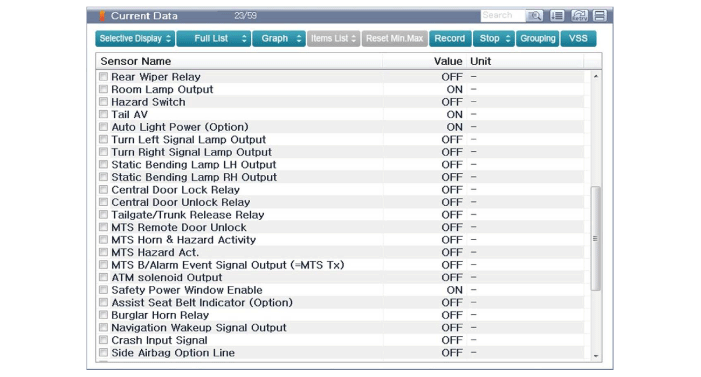

4.	Выберите меню «Текущие данные» для поиска текущего состояния входных/выходных данных. Можно проверить входные/выходные данные для датчиков, соответствующих выключателю дверного замка.

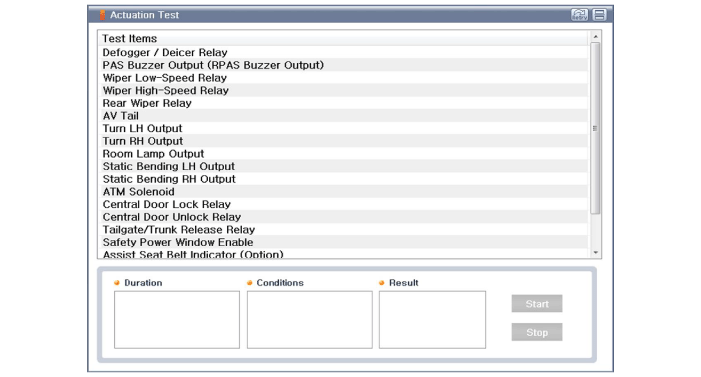

5.	Если вы хотите принудительно проверить работу дверного замка с электроприводом, выберите «Проверка срабатывания» BCM.
