Kia Picanto: электростеклоподъемники / электродвигатель стеклоподъемника

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Электрическая система кузова / Электрические стеклоподъемники / Электродвигатель стеклоподъемника

Компоненты и расположение компонентов

Компоненты

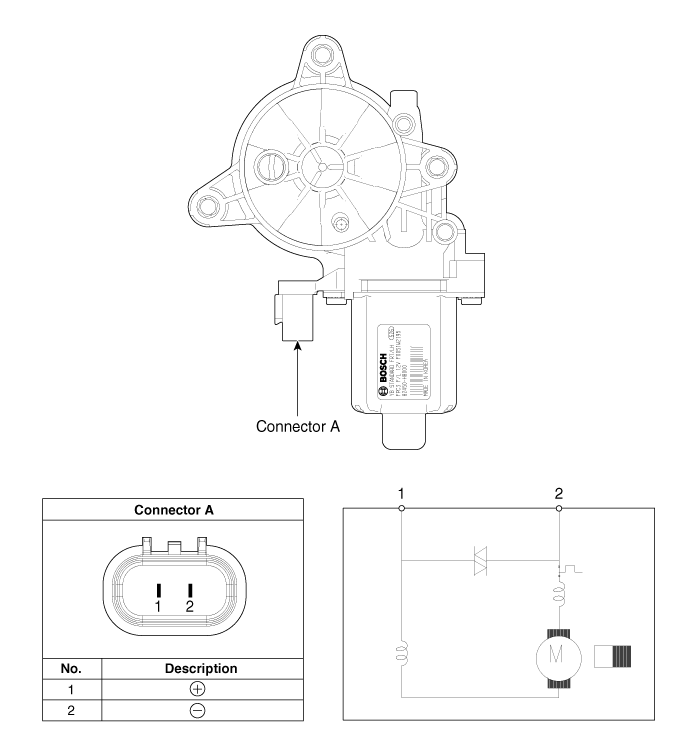

[Стандартный стеклоподъемник]

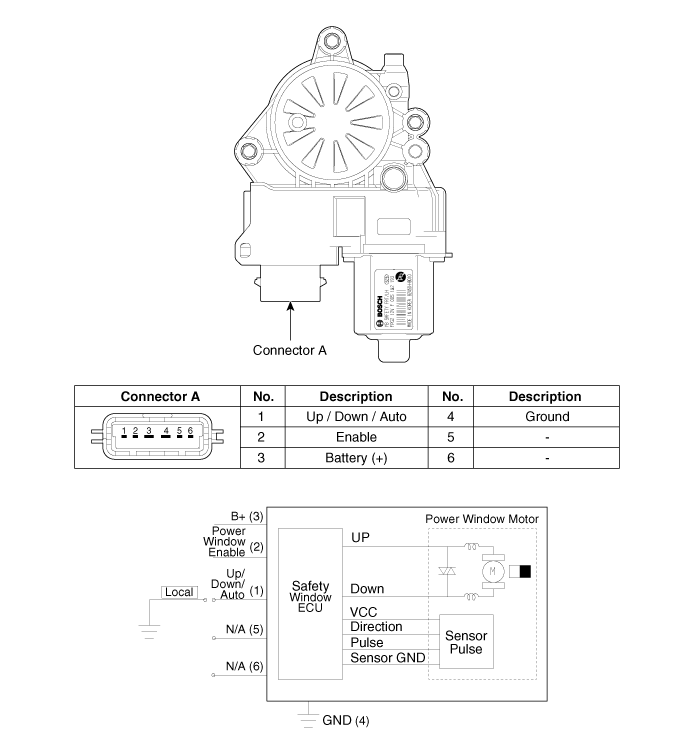

[Двигатель безопасного окна]

Процедуры ремонта

осмотр

•	При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов.

•	При снятии элементов внутренней отделки используйте инструмент для снятия пластиковой панели, чтобы не повредить поверхность.

•	Соблюдайте осторожность при хранении и обращении с отделкой при снятии/установке, так как смазка и масло могут оставить пятна на отделке.

Электродвигатель переднего стеклоподъемника

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери»)

3.	Снимите уплотнитель обивки передней двери. (См. Кузов — «Оконное стекло передней двери»)

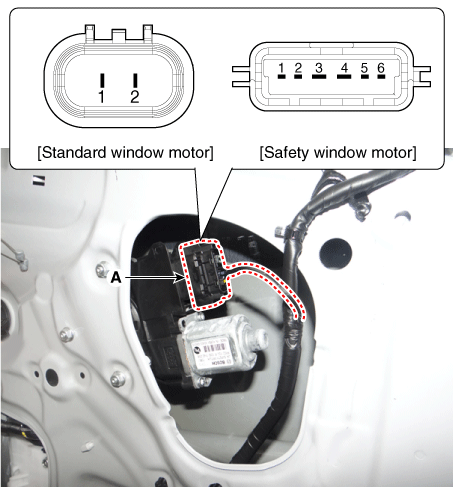

4.	Отсоедините разъем (А) от двигателя.

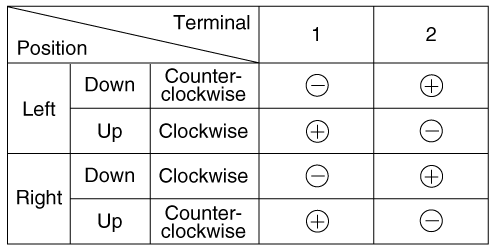

Соединять клеммы двигателя напрямую к напряжению аккумулятора (12 В) и убедитесь, что мотор работает ровно. Затем поменяйте полярность и убедитесь, что двигатель плавно работает в обратном направлении. Если операция ненормально, замените двигатель.

[Стандартный стеклоподъемник]

[Мотор безопасного окна]

Мотор заднего стеклоподъемника

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обивку задней двери. (См. Кузов — «Облицовка задней двери»)

3.	Снимите уплотнитель обивки задней двери. (См. Кузов — «Окно задней двери»)

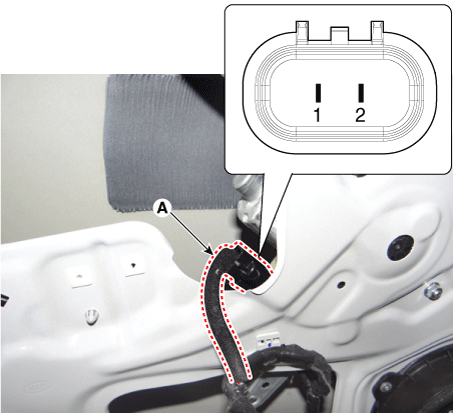

4.	Отсоедините разъем двигателя (А) от двигателя.

5.	Подключите клеммы двигателя № 1 и № 2 напрямую к напряжению аккумулятора (12 В) и убедитесь, что двигатель работает плавно. Если работа ненормальная, замените двигатель.
