Kia Picanto: Карданный вал и ось / Задний мост в сборе

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Карданный вал и ось / Задний мост в сборе

Компоненты и расположение компонентов
Компоненты

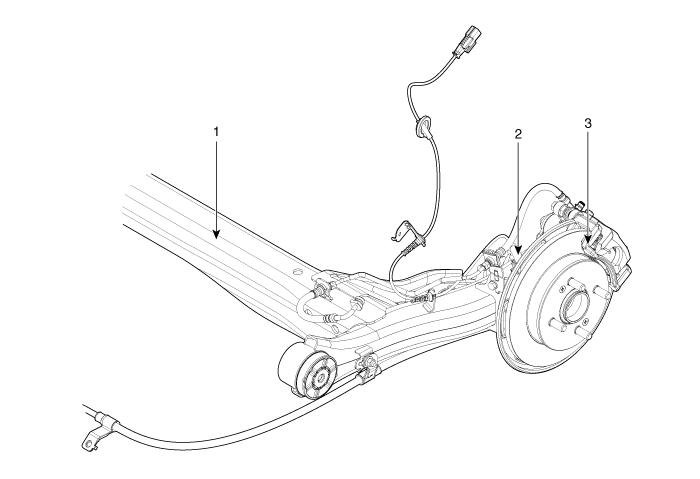

[Тип диска]

1. Ось Tosion Beam
2. Тормозной диск
3. Тормозной суппорт

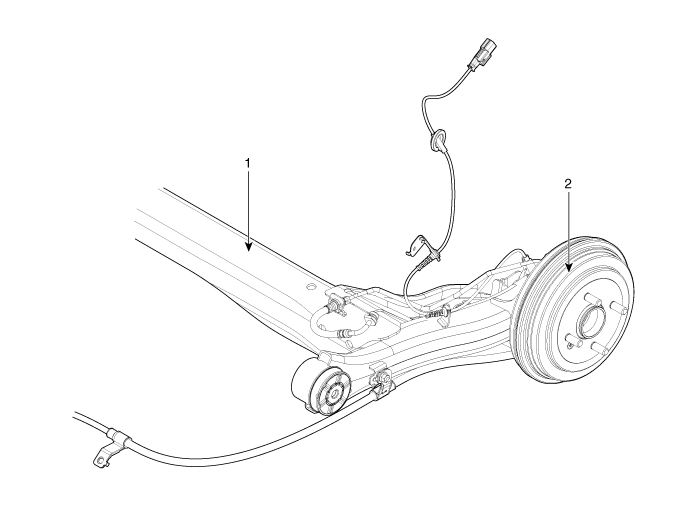

[Тип барабана]

1. Ось Tosion Beam
2. Барабанный тормоз

Процедуры ремонта
Удаление
1.

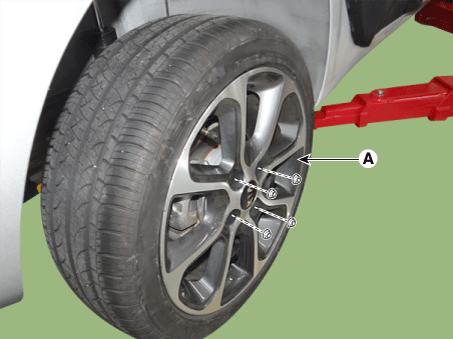

Снимите шину колеса (А).
Момент затяжки:
107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

2.
Снимите суппорт заднего тормозного диска.
(См. Тормозная система — «Задний дисковый тормоз»)
3.

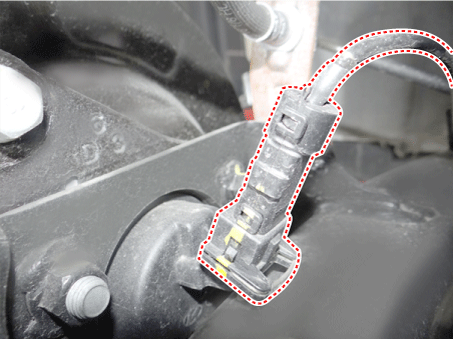

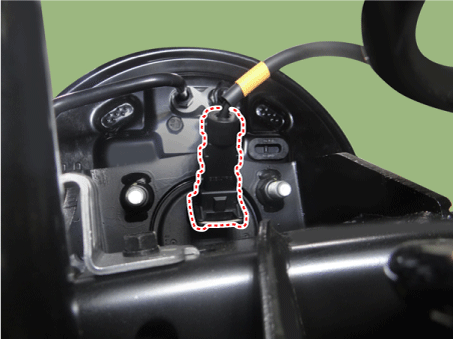

Отсоедините разъем датчика скорости заднего колеса.

4.

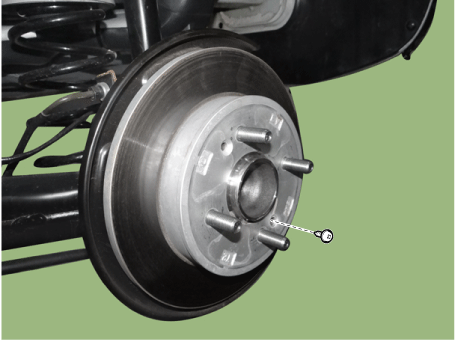

Ослабьте винт и снимите задний тормозной диск.
Момент затяжки :
4,9–5,9 Н·м (0,5–0,6 кгс·м, 3,6–4,3 фунт-фут)

5.

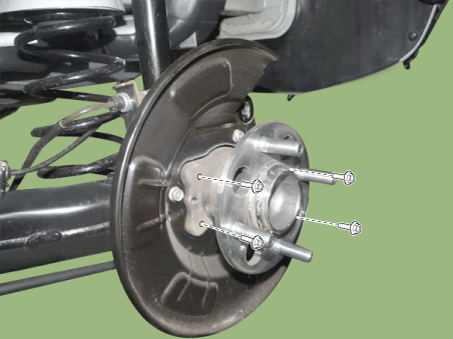

Ослабьте болты и снимите ступицу (А) с оси с торсионной балкой.
Момент затяжки:
49,0–58,8 Н·м (5,0–6,0 кгс·м, 36,1–43,3 фунт-фут)

6.
Установите в порядке, обратном снятию.
[Тип барабана]
1.
Снимите шину колеса (А).
Момент затяжки:
107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

2.

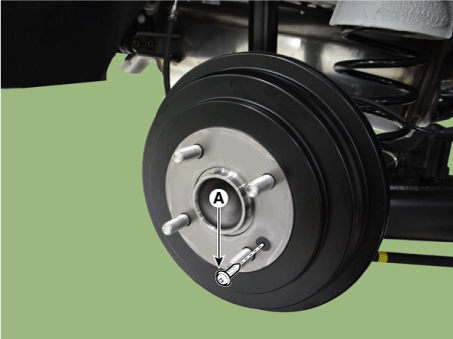

Ослабьте винт (А) и снимите тормозной диск.
Момент затяжки :
4,9–5,9 Н·м (0,5–0,6 кгс·м, 3,6–4,3 фунт-фут)

3.
Отсоедините разъем датчика скорости вращения колеса.

4.

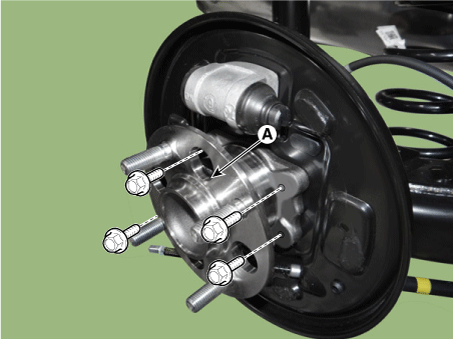

Ослабьте болты и снимите ступицу (А) с оси с торсионной балкой.
Момент затяжки:
49,0–58,8 Н·м (5,0–6,0 кгс·м, 36,1–43,3 фунт-фут)

5.
Установите в порядке, обратном снятию.
осмотр
1.
Проверьте ступицу на наличие трещин.
2.
Проверьте тормозной диск на наличие царапин и повреждений.
3.
Проверьте балку заднего моста на наличие трещин.
