Kia Picanto: Карданный вал в сборе / BJ Boot
Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг.
/
Карданный вал и ось
/
Сборка карданного вала
/ Ботинок для минета
Компоненты и расположение компонентов
| Компоненты |

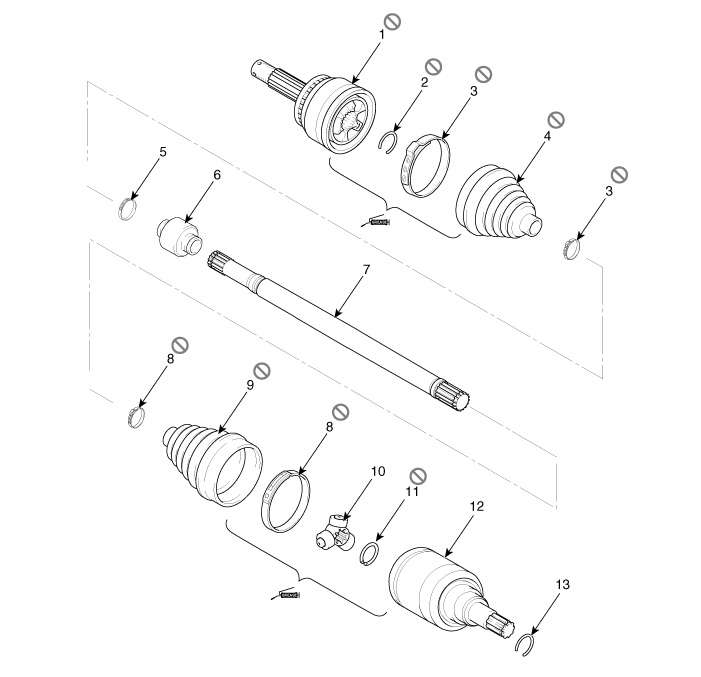

| [Правый] |
|
1. Сборка БЖ
2. Клип 3. Ремешок для обуви BJ 4. Сапоги для минета |
5. Лента динамического демпфера
6. Динамический демпфер 7. Вал 8. Ремешок для ботинок TJ |
9. Ботинок TJ
10. Паук в сборе 11. Стопорное кольцо 12. Корпус ТЖ |
13. Стопорное кольцо
|

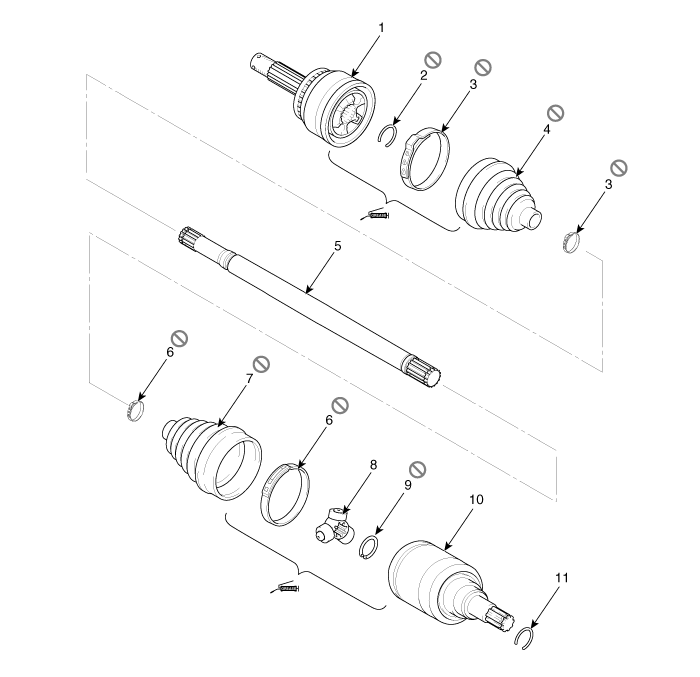

| [левый] |
|
1. Сборка БЖ
2. Стопорное кольцо BJ 3. Ремешок для обуви BJ 4. Сапоги для минета |
5. Вал
6. Ремешок для ботинок TJ 7. Ботинок TJ 8. Паук в сборе |
9. Стопорное кольцо
10. Дело Т.Дж. 11. Стопорное кольцо |
Процедуры ремонта
| Замена |
| 1. |
Снимите передний приводной вал.
(См. узел приводного вала — «Передний приводной вал»)
|
| 2. |
Снимите TJ-соединение в сборе.
(См. приводной вал в сборе — «TJ шарнир»)
|
| 3. |
Снимите динамический демпфер.
(См. узел приводного вала — «Динамический демпфер»)
|
| 4. |

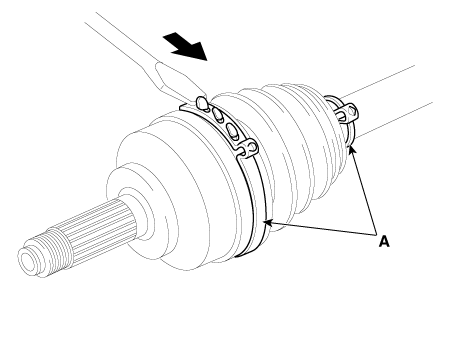

Используя плоскогубцы или отвертку с плоским наконечником (-), снимите хомуты чехлов BJ (A).
|
| 5. |
Снимите ботинок BJ.
|
| 6. |
Установите в порядке, обратном снятию.
|
| 7. |
Проверьте переднее выравнивание.
(См. Система подвески — «Выравнивание»)
|
