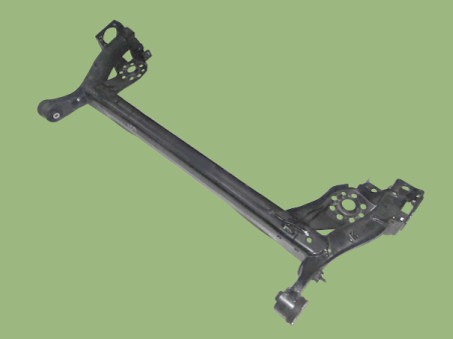

Kia Picanto: система задней подвески / задний мост с торсионной балкой

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Подвесная система / Система задней подвески / Задний мост с торсионной балкой

Компоненты и расположение компонентов
Компоненты

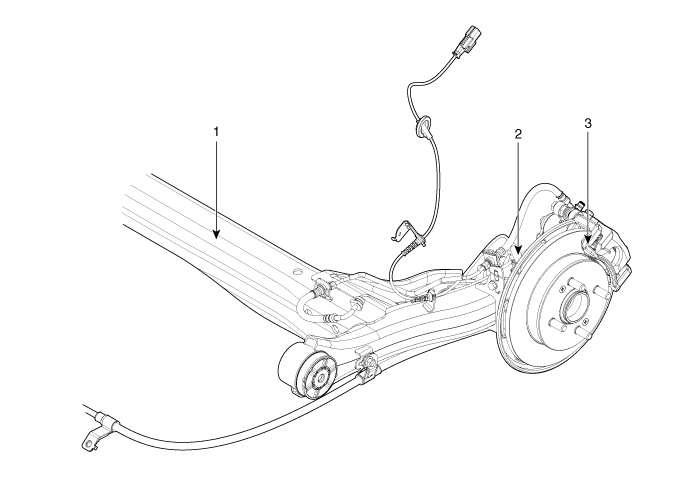

[Тип диска]

1. Торсионная балка
2. Тормозной диск
3. Тормозной суппорт

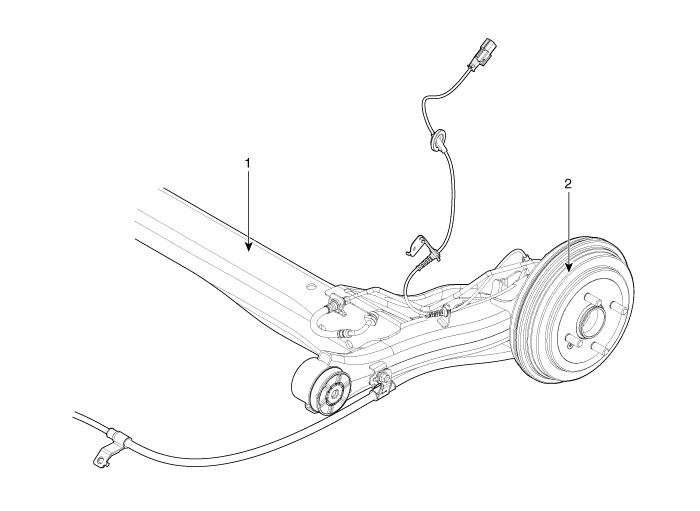

[Тип барабана]

1. Торсионная балка
2. Барабанный тормоз

Процедуры ремонта
Замена
1.
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Извлеките аккумулятор.
G 1,0 MPI (см. Электрическая система двигателя — «Аккумуляторная батарея»)
G 1,2 MPI (см. Электрическая система двигателя — «Аккумуляторная батарея»)
3.

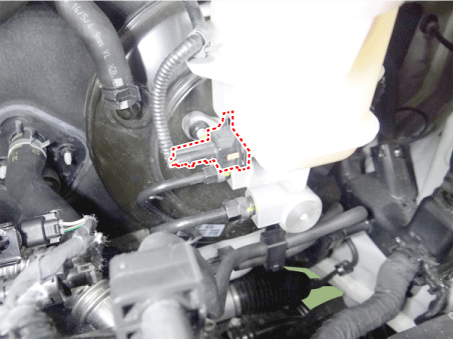

Снимаем разъем датчика уровня тормозной жидкости

4.
Удалите тормозную жидкость из бачка главного цилиндра с помощью шприца.
Делать Не проливайте тормозную жидкость на автомобиль, так как это может повредить краску. Если тормозная жидкость попала на краску, немедленно смыть водой вода.
5.

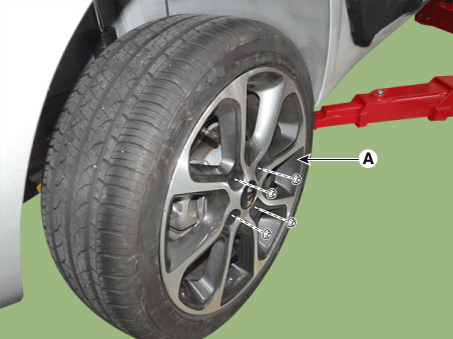

Снимите шину колеса (А).
Момент затяжки:
107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

Будьте осторожны, чтобы не повредить колесные гайки при снятии переднего колеса и шины.
6.

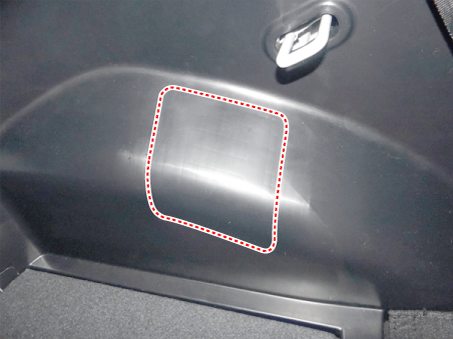

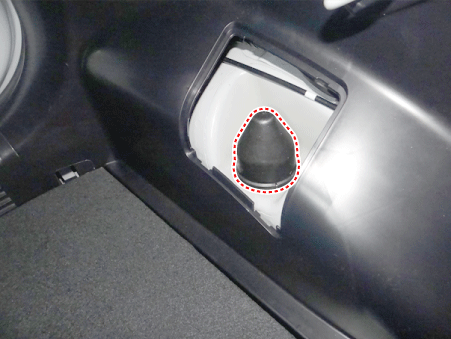

Снимите крышку заднего амортизатора.

7.

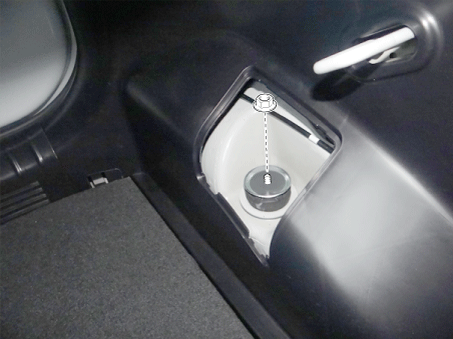

Снимите крышку заднего амортизатора.

8.

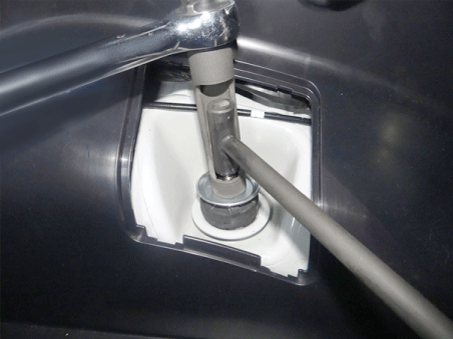

Снимите гайку заднего амортизатора с помощью специального инструмента (09546-3X100).
Момент затяжки :
21,6–31,4 Н·м (2,2–3,2 кгс·м, 15,9–23,1 фунт·фут)

9.

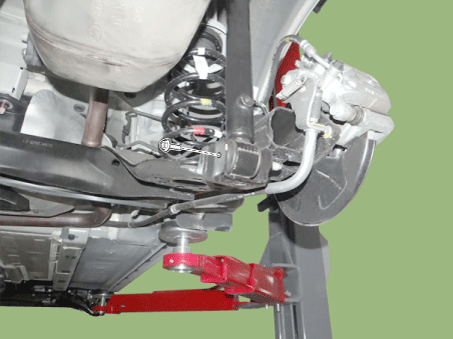

Отверните болт и снимите задний амортизатор.
Момент затяжки:
98,0–117,6 Н·м (10,0–12,0 кгс·м, 72,3–86,7 фунт-фут)

Установите трансмиссионный домкрат под торсионную балку, чтобы снять амортизатор на холостом ходу.
10.
Снимите задний суппорт.
(См. Тормозная система — «Задний дисковый тормоз»)
(См. Тормозная система — «Задний барабанный тормоз»)
11.
Снимите заднюю ступицу в сборе.
(См. Приводной вал и ось — «Задняя ступица — водила»)
12.

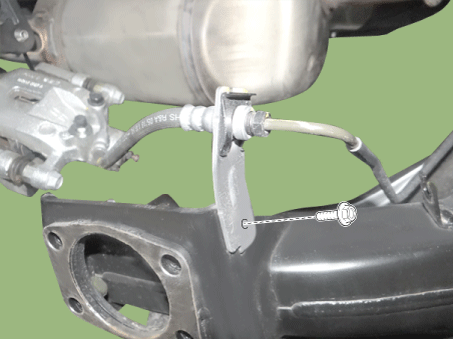

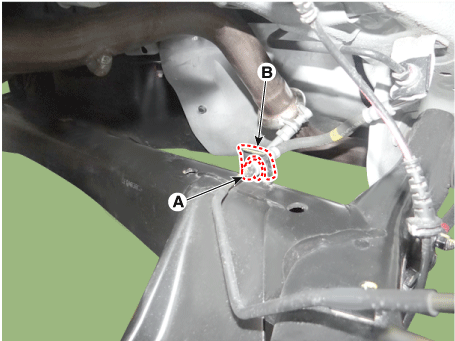

Снимите болт кронштейна тормозной трубки.

13.
Ослабьте гайку расширителя (А) и хомут (В) на оси задней торсионной балки.

14.

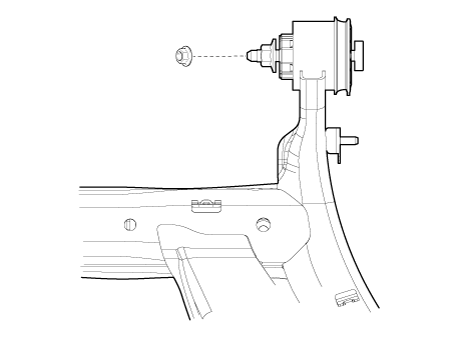

Ослабьте гайку задней оси торсионной балки и снимите ось торсионной балки.
Момент затяжки:
98,0–117,6 Н·м (10,0–12,0 кгс·м, 72,3–86,7 фунт-фут)

15.
Установите в порядке, обратном снятию.
16.
После установки прокачайте тормозную систему.
(См. Тормозная система — «Тормозная система»)
