Kia Picanto: Задний стеклоочиститель/омыватель/двигатель заднего стеклоочистителя
Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг.
/
Электрическая система кузова
/
Задний стеклоочиститель/омыватель
/ Двигатель заднего стеклоочистителя
Процедуры ремонта
| осмотр |
Мотор заднего стеклоочистителя
| 1. |

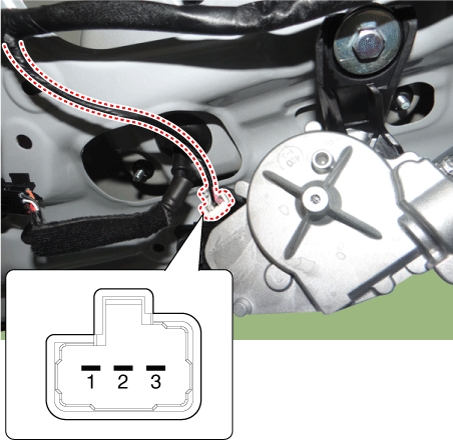

Снимите разъем с электродвигателя заднего стеклоочистителя.
|
| 2. |
Подсоедините положительный (+) кабель аккумулятора к клемме 1 и отрицательный (-) кабель аккумулятора к клемме 2 соответственно.
|
| 3. |
Убедитесь, что двигатель работает нормально. Если они ненормальные, замените двигатель омывателя.
|

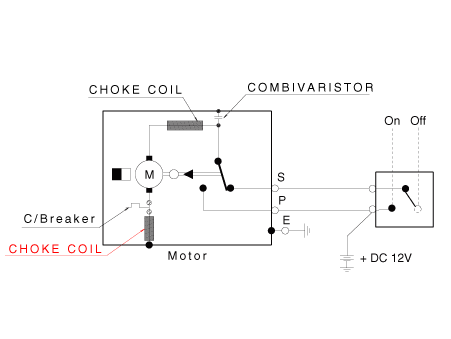

Проверка работы автоматической остановки
| 1. |
Включите двигатель на малой скорости с помощью подрулевого переключателя.
|
| 2. |
Остановите работу двигателя в любом месте, кроме выключенного положения, отсоединив разъем двигателя.
|
| 3. |

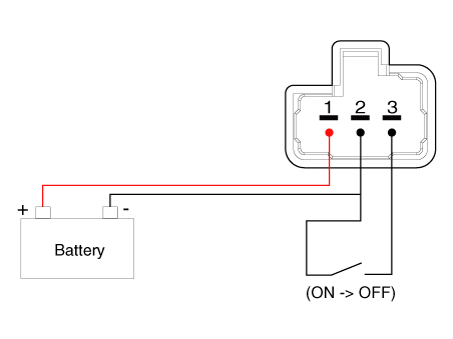

Подсоедините положительный (+) провод аккумулятора к клемме 1, а отрицательный (-) провод к клемме 2.
|
| 4. |
Соедините клемму двигателя 1 и клемму 3.
|
| 5. |
Убедитесь, что двигатель останавливается в выключенном положении.
|
| Осмотр (с KDS/GDS) |
| 1. |
В бортовой электросистеме неисправность можно быстро диагностировать с помощью диагностической системы автомобиля (KDS/GDS).
Диагностическая система (KDS/GDS) предоставляет следующую информацию.
|
| 2. |
Выберите «Модель автомобиля» и «Модуль управления кузовом (BCM)» для проверки, чтобы проверить автомобиль с помощью тестера.
|
| 3. |

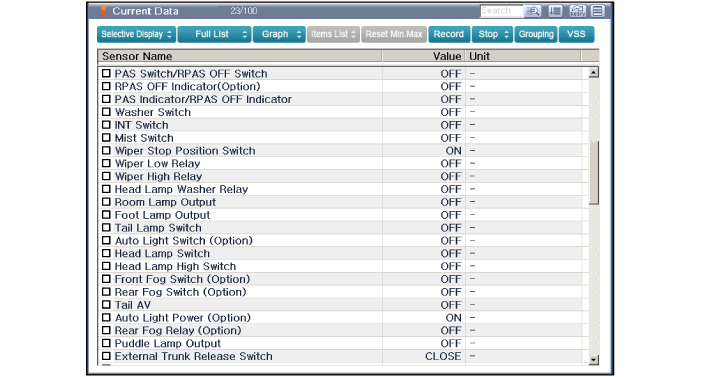

Выберите меню «Текущие данные» для поиска текущего состояния входных/выходных данных.
|
| Удаление |

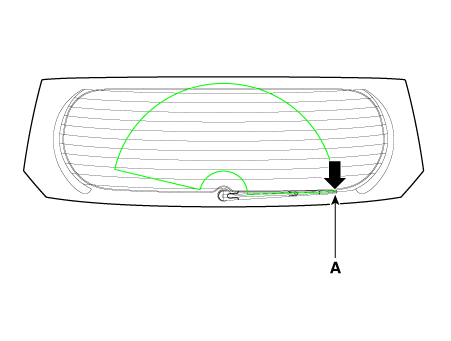

Набор
до автоматического включения дворников заднего стекла при движении задним ходом
Переключение передач включено, когда дворники ветрового стекла включены
операции в 'Панель приборов - Меню настроек пользователя (USM).
|
| 1. |

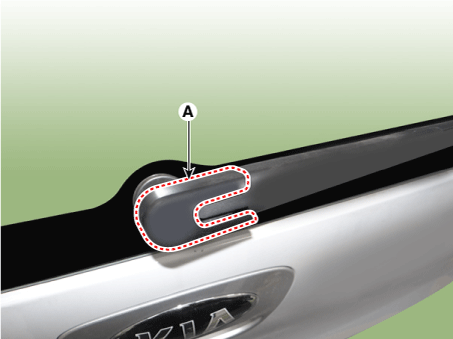

Снимите крышку заднего стеклоочистителя (А).
|
| 2. |

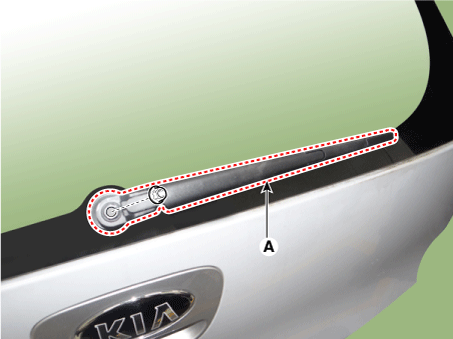

Снимите рычаг и щетку заднего стеклоочистителя (А) после ослабления крепежной гайки.
|
| 3. |
Снимите обшивку двери багажника после открытия двери багажника.
(См. Кузов — «Отделка задней двери»)
|
| 4. |

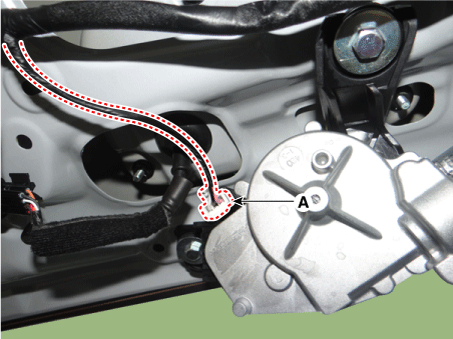

Отсоедините разъем электродвигателя заднего стеклоочистителя (А).
|
| 5. |

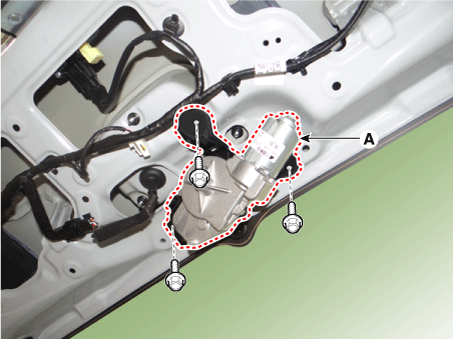

Снимите узел электродвигателя заднего стеклоочистителя (А) после ослабления крепежных болтов.
|
| 6. |

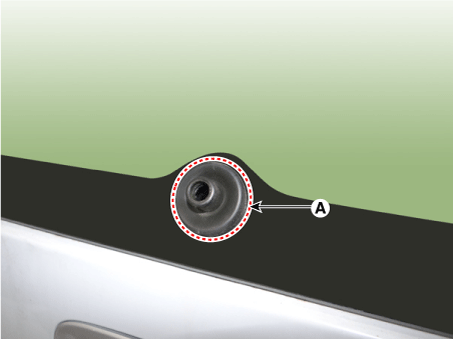

Снимите втулку заднего стеклоочистителя (А).
|
| Монтаж |
| 1. |
Установите электродвигатель заднего стеклоочистителя в сборе.
|
| 2. |
Установите обшивку задней двери.
|
| 3. |
Установите рычаг заднего стеклоочистителя и крышку заднего стеклоочистителя.
|
| 4. |
Установите щетку заднего стеклоочистителя и нижнюю линию обогрева обогревателя и стекло задней двери.
|
Задний стеклоочиститель/омыватель
Компоненты и расположение компонентов
Расположение компонента
1 . Рычаг и щетка заднего стеклоочистителя 2 . Гайка рычага заднего стеклоочистителя 3 . Втулка заднего стеклоочистителя 4 . Мотор заднего стеклоочистителя в сборе 5 . Болт двигателя заднего стеклоочистителя
...
Выключатель заднего омывателя
Процедуры ремонта
осмотр
Проверка многофункционального переключателя
1. Проверьте целостность цепи между клеммами в каждом положении переключателя, как показано ниже.
Переключатель заднего стеклоочистителя и омывателя[LHD]
[Правый руль] ...
