Kia Picanto: люк на крыше / руководство по люку
Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг.
/
Кузов (внутри и снаружи)
/
Люк на крыше
/ Руководство по люку
Процедуры ремонта
| Замена |
| 1. |
Снимите люк в сборе.
(См. Люк в крыше — «Узел люка»)
|
| 2. |
Снимите солнцезащитный козырек люка.
(См. Люк на крыше — «Солнцезащитный козырек на крыше»)
|
| 3. |

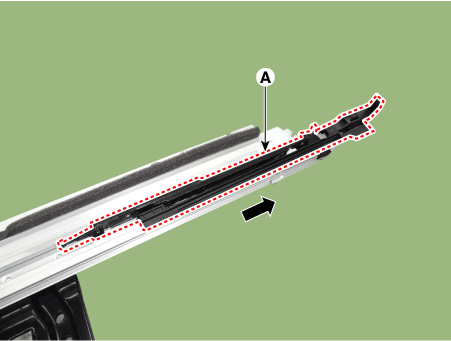

Нажмите на задвижку и снимите узел капельного звена (A).
|
| 4. |

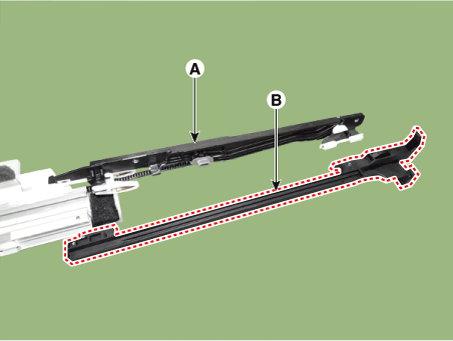

Разделите капельницу (B) и направляющую (A).
|
| 5. |

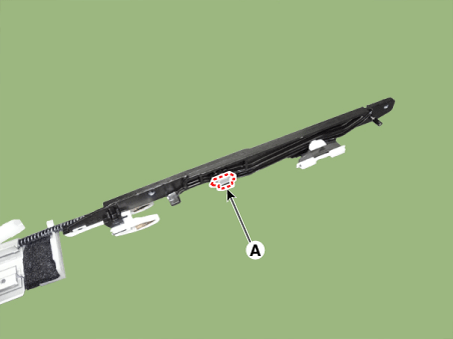

Снимите ботинок (А).
|
| 6. |

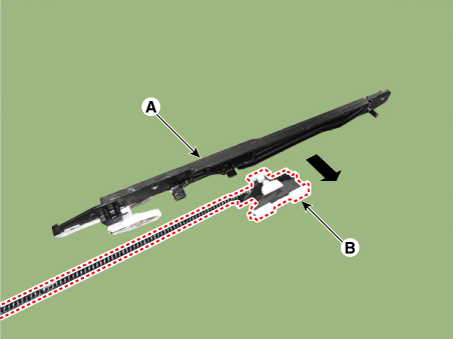

Разделите узел направляющей (A) и трос (B), надавив на них в направлении стрелки.
|
| 7. |
Установите в порядке, обратном снятию.
|
Люк на крыше
Процедуры ремонта
Замена
1. Снимите люк в сборе.
(См. Люк в крыше — «Узел люка»)
2. Снимите узел направляющей капельницы (A) после ослабления крепежных винтов.
...
Четверть неподвижное стекло
Компоненты и расположение компонентов
Расположение компонента
1. Неподвижное стекло на четверть
Процедуры ремонта
Замена
Наденьте перчатки, чтобы защитить руки.
...
