Четверть неподвижное стекло

Компоненты и расположение компонентов

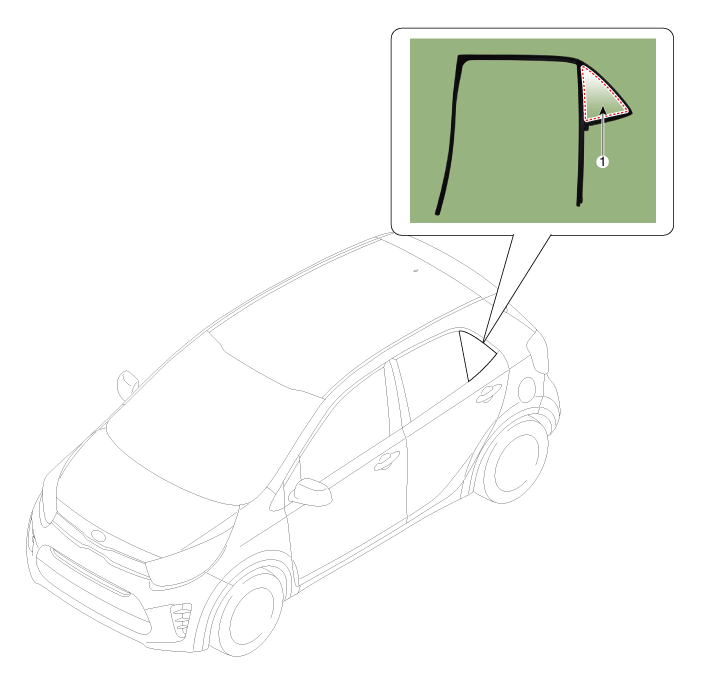

Расположение компонента

Процедуры ремонта

Замена

1. 1
   Снимите обивку передней двери. (См. Передняя дверь — «Обшивка передней двери»)
2. 2

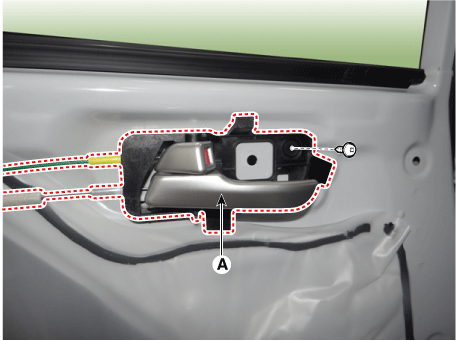

   Отделите внутреннюю ручку задней двери (А) после ослабления крепежного винта.



3. 3
   Снимите внутреннюю ручку передней двери (B) после отсоединения троса (A).



4. 4

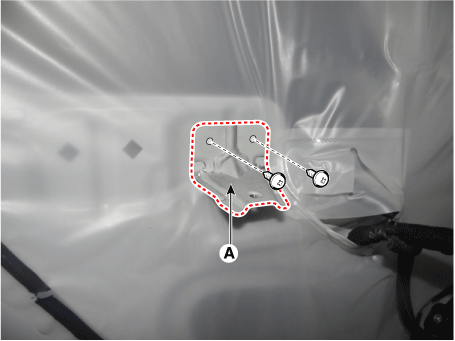

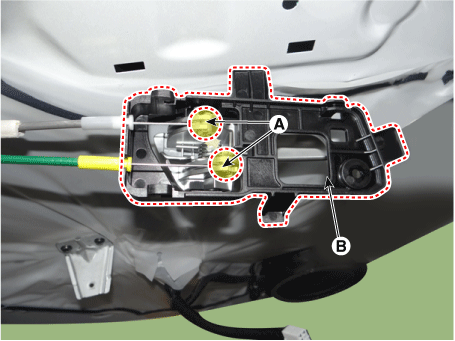

   Снимите монтажную опору дверной ручки (А) после ослабления винтов.



5. 5

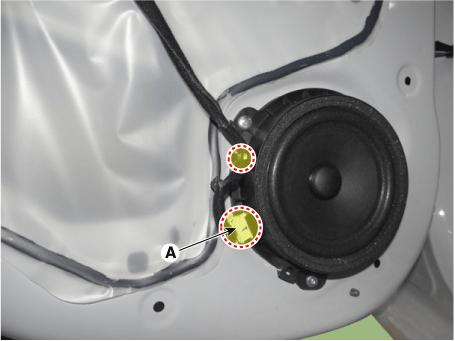

   Отсоедините разъем динамика передней двери (А), а затем снимите зажимы крепления проводки.



6. 6

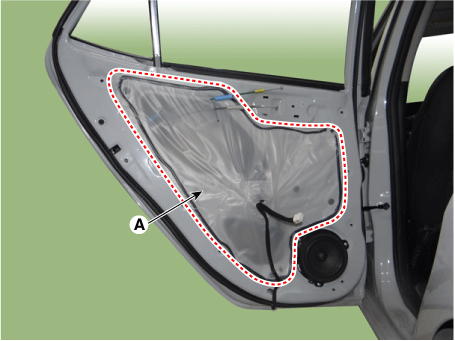

   Снимите уплотнитель обивки передней двери (А).



7. 7

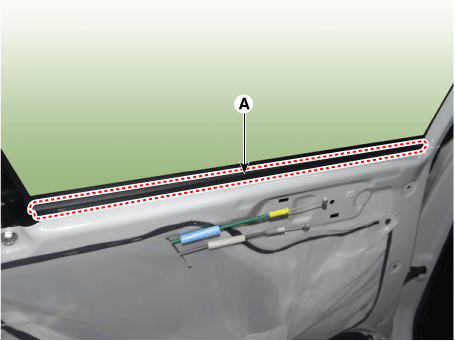

   Снимите ремень передней двери внутри уплотнителя (А).



8. 8

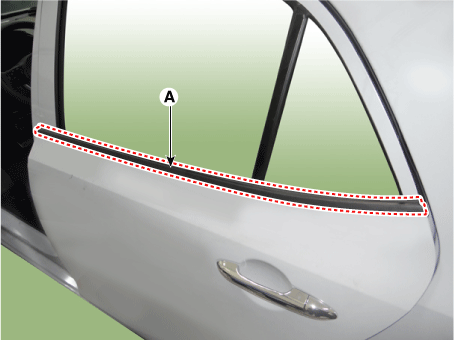

   Снимите ремень передней двери снаружи уплотнителя (А).



9. 9

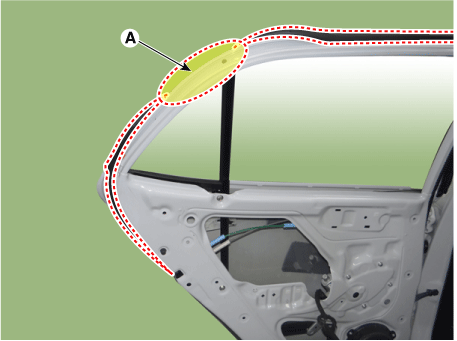

   Отделите уплотнитель со стороны двери (A).



10. 10

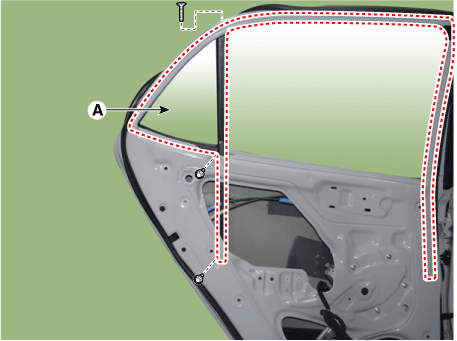

    Снимите боковое неподвижное стекло и молдинг (A) после ослабления крепежного винта и болтов.



11. 11

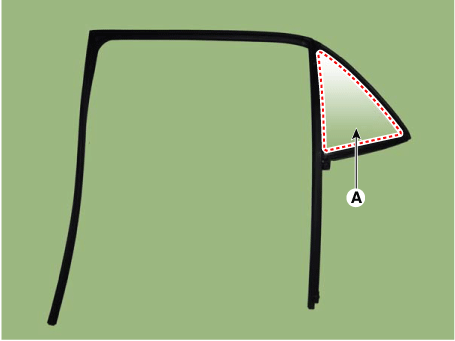

    Снимите неподвижное стекло (А) с молдинга.



12. 12
    Установите в порядке, обратном снятию.
