Kia Picanto: Кузов (интерьер и экстерьер) / Люк на крыше

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Кузов (внутри и снаружи) / Люк

Компоненты и расположение компонентов

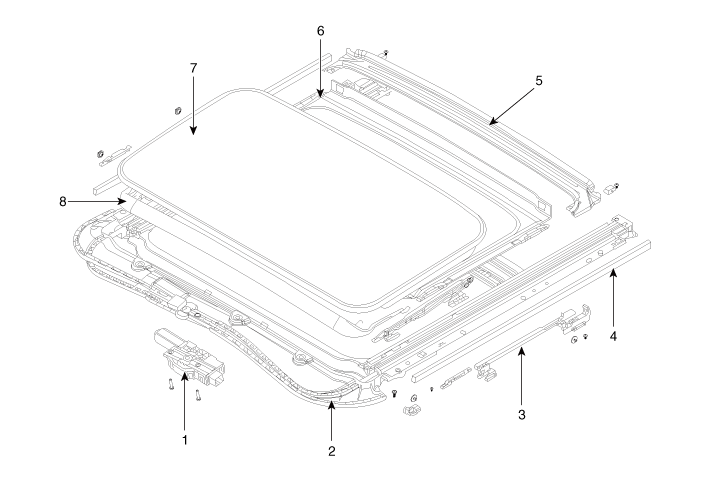

Компоненты

1. Двигатель люка в сборе
2. Подрамник люка в сборе
3. Капельница люка
4. Уплотнительная лента люка
5. Капельница люка
6. Солнцезащитный козырек люка в сборе
7. Стеклянная панель люка в сборе
8. Дефлектор люка в сборе

Процедуры ремонта
Корректирование
Проверка выравнивания стекла
1.

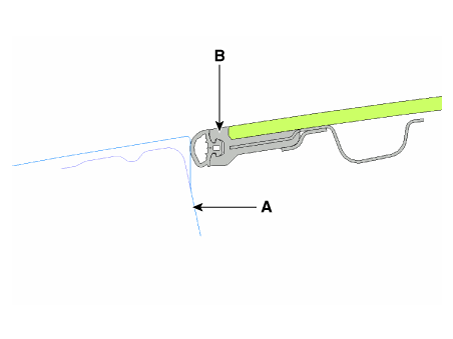

Проверьте высоту ступени между панелью крыши (A) и уплотнителем стекла (B) и при необходимости отрегулируйте ее.
Регулировка выравнивания
Стандартное значение [мм (дюймы)]
(1) Передний край: 0 мм (0 дюймов)
(2) Задний край: 0 мм (0 дюймов)
(3) Боковой край: 0 мм (0 дюймов)

2.

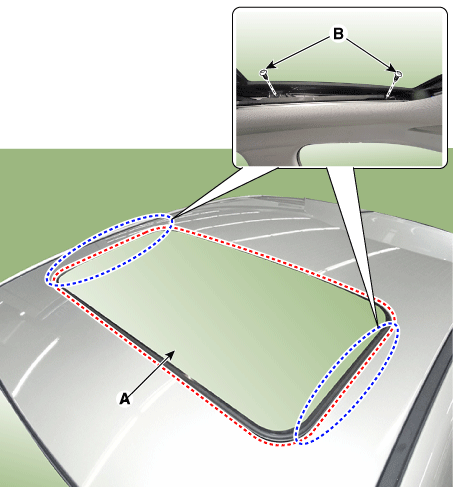

Отрегулируйте высоту стекла, слегка ослабив винты (А).

Когда инициализировать двигатель
1.
После первоначальной сборки автомобиля.
2.
Если исходное значение стерто или повреждено из-за короткого электрического разряда во время работы.
3.
После использования ручной ручки.
Управление аварийной рукояткой люка
1.
Использовать аварийную ручку люка, чтобы закрыть или открыть люк вручную, если люк не может быть закрыт электронным способом из-за двигателя или контроллера электрическая неисправность.

2.
При необходимости инициализируйте люк в соответствии с методом инициализации.
В любое время аккумулятор автомобиля отсоединен или разряжен, или используется аварийная ручка для управления люком, система люка должна быть сбросить следующим образом:
(1)
Поверните ключ зажигания в положение ON и полностью закройте люк.
(2)
Отпустите рычаг управления люком.
(3)
Нажмите и удерживайте кнопку CLOSE более 10 секунд, пока люк не закроется и не отойдет немного назад.
(4)
Отпустите рычаг управления люком.
(5)
Нажмите и удерживайте кнопку CLOSE еще раз менее 3 секунд, пока люк не сработает следующим образом:
Наклонить вниз → Сдвинуть открыть → Сдвинуть закрыть
Затем отпустите рычаг.
(6)
Процедура сброса системы люка завершена.
