Hyundai Sonata: схемы системы зарядки / генератора переменного тока
|

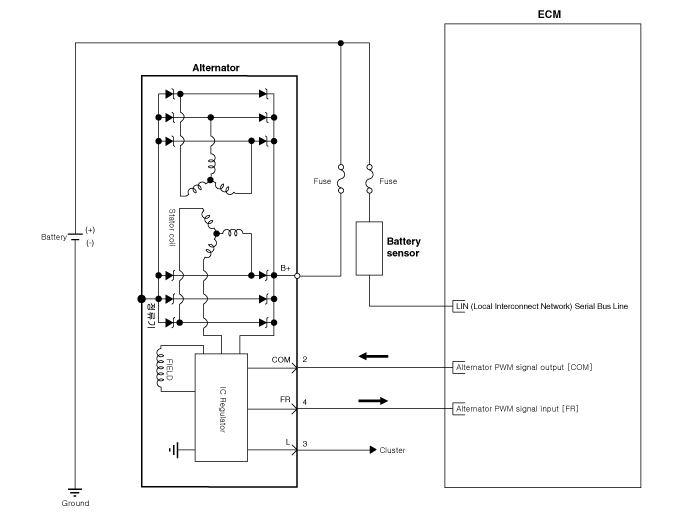

Принципиальная электрическая схема
|
|
•
|
COM-сигнал
- Когда
управляя генерируемым напряжением, ECM отправляет данные о целевом напряжении
к генератору через сигнал ШИМ. (Высокое напряжение: 4 В или выше, низкое
напряжение: 2 В или ниже)
|
|
•
|
сигнал ЧР -
сигнал активации транзистора внутри генератора контролирует напряжение
генерируемого генератором переменного тока для управления током возбуждения перед его
посылает сигнал FR в ECM. (При определенных оборотах/электрических нагрузках FR
обязанность может оставаться неизменной. Однако чаще число оборотов в минуту, электрическая нагрузка,
целевое напряжение и т. д. постоянно меняются в автомобиле, поэтому FR должен
тоже постоянно меняю)
|
|
•
|
L сигнал -
Включается
контрольная лампа аккумулятора на приборной панели, когда аккумулятор заряжается
неисправности системы. (Условия включения лампы - перезаряд,
переразряд, катушка возбуждения перегорела внутри генератора)
|
|
•
|
клемма В+ -
Выходное напряжение от генератора подается на аккумулятор через клемму B+.
|
|
Компоненты
1. OAD (разъединитель генератора с обгонной муфтой) 2. Передний кронштейн3. Передний подшипник4. Статор5. Ротор6. Задний подшипник7. Задний кронштейн8. Узел держателя щетки9. Через Болт10. Выпрямитель в сборе 11 ...
Удаление
1.
Отсоедините отрицательную клемму аккумуляторной батареи.
2.
Ослабьте крепежные болты (А), а затем поверните регулировочный болт (В) по часовой стрелке, чтобы ослабить натяжение.
3.
Снимите приводной ремень (А).
4. ...
Компоненты генератора и их расположение
Процедуры ремонта генератора
