Hyundai Sonata: аудио/аудио пульт дистанционного управления (Sonata Sports) принципиальные схемы

Аудиосистема дистанционного управления (Sonata Sports) Компоненты и расположение компонентов

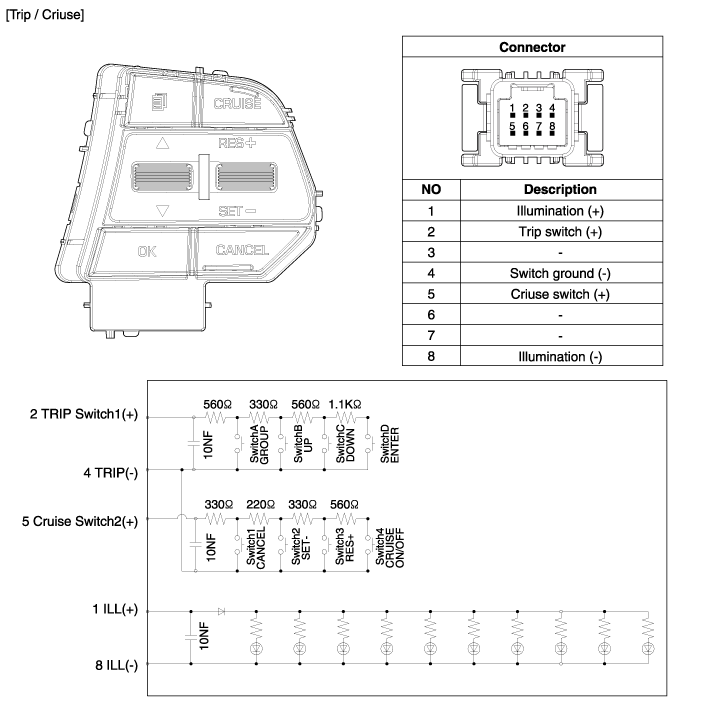

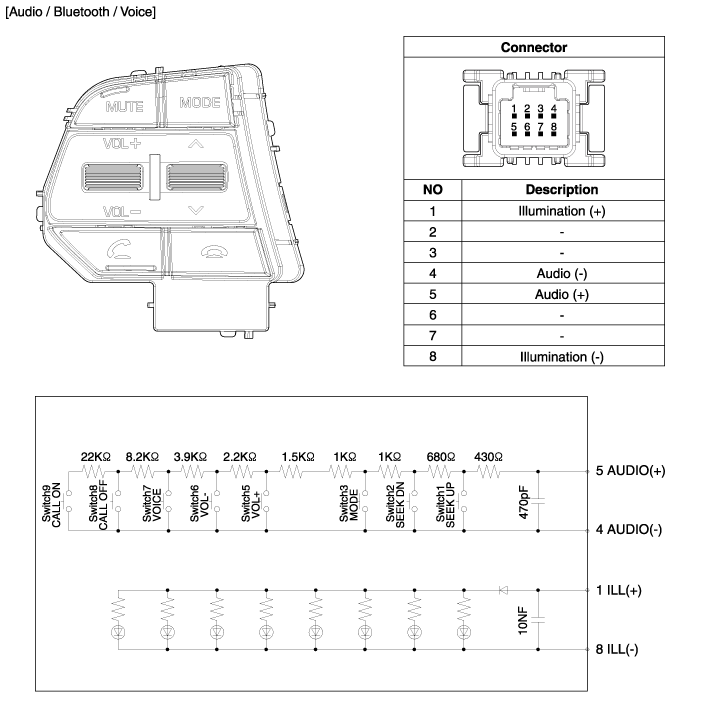

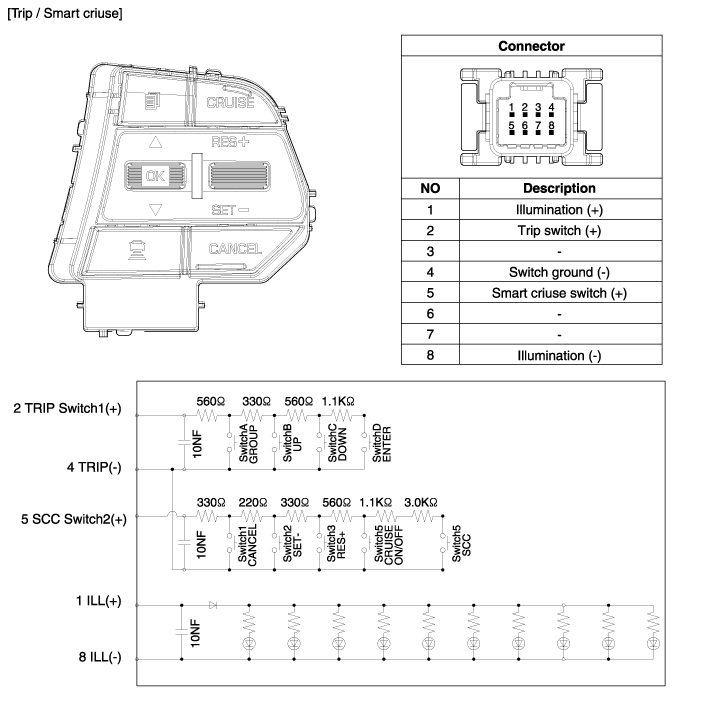

Компоненты 1. Левый переключатель дистанционного управления (аудио + свободные руки)2. Правый переключатель дистанционного управления (Круиз+Бортовой компьютер)3. Подрулевой переключатель (вниз)4. Подрулевой переключатель (вверху) ...

Пульт дистанционного управления аудиосистемой (Sonata Sports) Процедуры ремонта

осмотр 1. Проверьте сопротивление между клеммами в каждом положении переключателя (левое). [Л: Аудио + Громкая связь] SwitchConnector TerminalСопротивление(±5%)SEEK Up4-5430 ?SEEK Down1.11 k?MUTE3.11 k?Vol ...
