Hyundai Sonata: Компоненты аудиосистемы / аудиосистемы и расположение компонентов
| Компоненты |
|
Нет
|

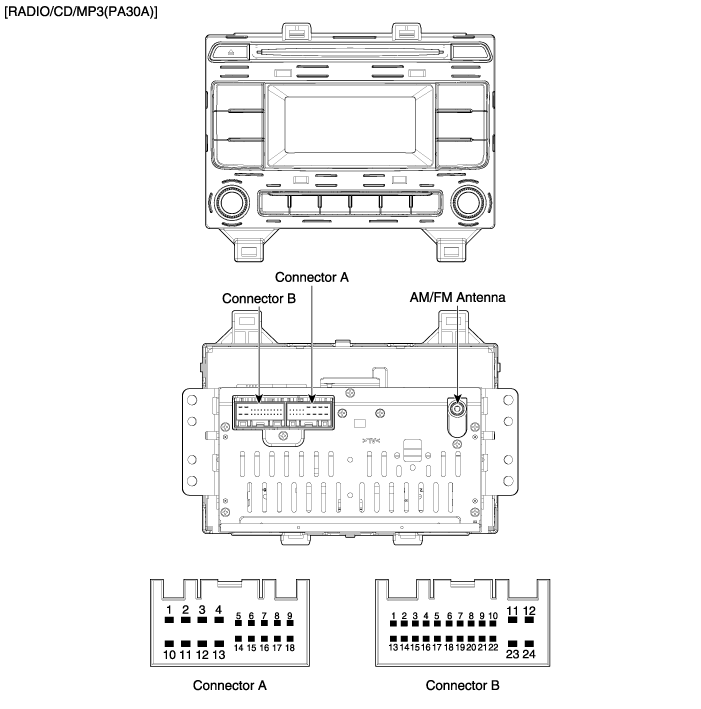

Соединитель А
|
Соединитель Б
|
|
1
|
Задний левый динамик (+)
|
CAN Высокий
|
|
2
|
Передний левый динамик (+)
|
-
|
|
3
|
Передний правый динамик (+)
|
-
|
|
4
|
Задний правый динамик (+)
|
Пульт дистанционного управления на руль
|
|
5
|
-
|
-
|
|
6
|
-
|
USB Д (+)
|
|
7
|
-
|
USB-ВДД
|
|
8
|
Освещение (+)
|
ДОПОЛНИТЕЛЬНЫЙ ВХОД
|
|
9
|
фиксатор
|
ВСПОМОГАТЕЛЬНАЯ ЗАЗЕМЛЕНИЕ
|
|
10
|
Задний левый динамик (-)
|
Микрофон (+) B/T
|
|
11
|
Передний левый динамик (-)
|
АКК
|
|
12
|
Передний правый динамик (-)
|
В+
|
|
13
|
Задний правый динамик (-)
|
CAN Низкий
|
|
14
|
-
|
-
|
|
15
|
-
|
-
|
|
16
|
-
|
Скорость
|
|
17
|
Освещение (-)
|
Удаленное заземление
|
|
18
|
Выносная антенна
|
USB D (-)
|
|
19
|
|
USB-ЗЕМЛЯ
|
|
20
|
ДОПОЛНИТЕЛЬНОЕ ОБНАРУЖЕНИЕ
|
|
|
21
|
ДОПОЛНИТЕЛЬНЫЙ ЛИН.
|
|
|
22
|
Микрофон (-) Ч/Т
|
|
|
23
|
-
|
|
|
24
|
Заземление питания
|
|
Нет
|

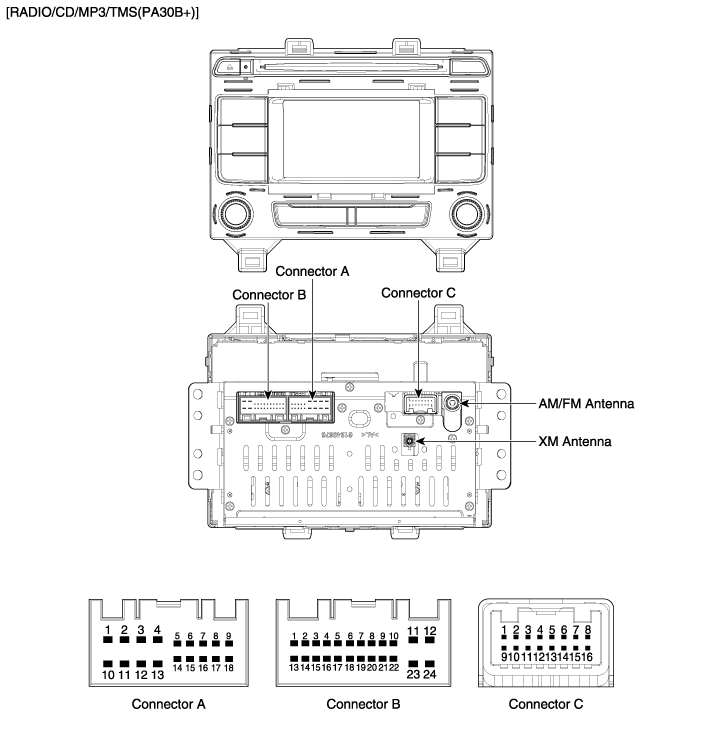

Соединитель А
|
Соединитель Б
|
Соединитель С
|
|
1
|
Задний левый динамик (+)
|
CAN Высокий
|
-
|
|
2
|
Передний левый динамик (+)
|
Звук ТМУ (+)
|
-
|
|
3
|
Передний правый динамик (+)
|
-
|
Земля камеры
|
|
4
|
Задний правый динамик (+)
|
Пульт дистанционного управления на руль
|
Видео вход камеры
|
|
5
|
-
|
-
|
-
|
|
6
|
-
|
USB Д (+)
|
-
|
|
7
|
-
|
USB-ВДД
|
-
|
|
8
|
Освещение (+)
|
ДОПОЛНИТЕЛЬНЫЙ ВХОД
|
-
|
|
9
|
-
|
ВСПОМОГАТЕЛЬНАЯ ЗАЗЕМЛЕНИЕ
|
-
|
|
10
|
Задний левый динамик (-)
|
Микрофон (+) B/T
|
Аккумулятор камеры (+)
|
|
11
|
Передний левый динамик (-)
|
АКК
|
Парковка
|
|
12
|
Передний правый динамик (-)
|
В+
|
Р-детектор
|
|
13
|
Задний правый динамик (-)
|
CAN Низкий
|
-
|
|
14
|
-
|
Звук ТМУ (-)
|
-
|
|
15
|
-
|
Авто свет
|
-
|
|
16
|
-
|
Скорость
|
-
|
|
17
|
Освещение (-)
|
Удаленное заземление
|
|
|
18
|
Выносная антенна
|
USB D (-)
|
|
|
19
|
|
USB-ЗЕМЛЯ
|
|
|
20
|
ДОПОЛНИТЕЛЬНОЕ ОБНАРУЖЕНИЕ
|
||
|
21
|
ДОПОЛНИТЕЛЬНЫЙ ЛИН.
|
||
|
22
|
Микрофон (-) Ч/Т
|
||
|
23
|
-
|
||
|
24
|
Заземление питания
|

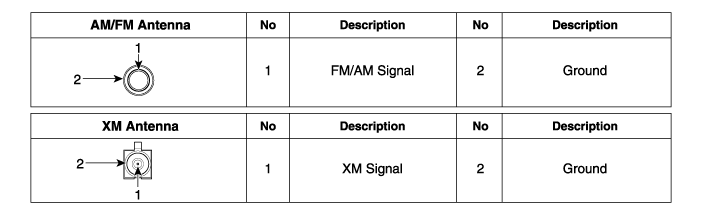

Компоненты и расположение компонентов
Расположение компонента
1. Аудиоблок2. Среднечастотный динамик 3. Центральный динамик4. Стеклянный антенный усилитель5. Динамик в передней двери6. Динамик в задней двери7. Низкочастотный динамик (опция)8. Кабель питания антенны9. Фидер с ...
Процедуры ремонта аудиоблока
Удаление
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите верхнюю панель кластерной фасции.
(См. раздел «Корпус» — «Верхняя панель приборной панели»)
3.
Снимите головное аудиоустройство (A) после того, как l ...
Дополнительная информация:
Hyundai Sonata LF 2014-2019 Руководство по техническому обслуживанию: Порядок ремонта
Замена
•
Наденьте перчатки, чтобы защитить руки.
•
При поддевании отверткой с плоским наконечником или с помощью накладки
инструмент, оберните его защитной лентой и наклейте защитную ленту вокруг
соответствующие части, чтобы предотвратить повреждение.
•
Та ...
