Hyundai Sonata: Система обнаружения слепых зон / Схематические схемы блока обнаружения слепых зон

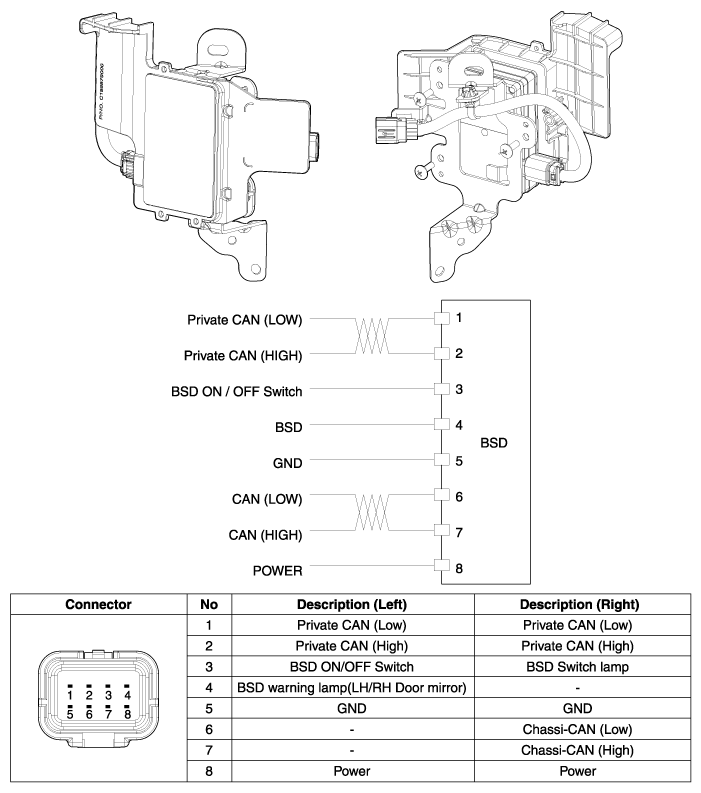

| Принципиальная электрическая схема |
Процедуры ремонта
Диагностика с помощью ГДС
1.
Дефекты системы BSD можно быстро диагностировать с помощью GDS. ГДС
быстро приводит в действие привод для контроля, входного/выходного значения и собственного состояния.
диагноз.
2.
Подсоедините кабель ГДС...
Процедуры ремонта блока обнаружения слепых зон
Удаление
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите задний бампер.
(См. Кузов — «Задний бампер»)
3.
Снимите блок BSD (A) после ослабления крепежных гаек.
&nb...
