Hyundai Sonata: система обнаружения слепых зон / описание и работа

Hyundai Sonata LF 2014-2019 Руководство по ремонту / Электрическая система кузова / Система обнаружения слепых зон / Описание и работа

Описание

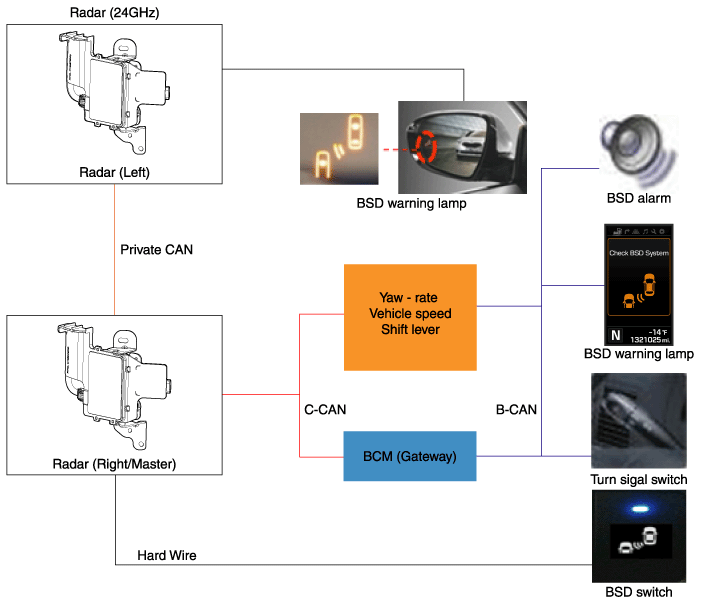

BSD — это система, в которой используются два радарных датчика магнитных волн. крепится на задней панели для измерения расстояния от следующих транспортных средств и обеспечивает обнаружение и (визуальную и звуковую) сигнализацию любого автомобиль приближается к слепой зоне.

-	Обнаружение слепых зон (BSD): обнаруживает другие транспортные средства в BSD. зону и отображение контрольной лампы BSD на боковом зеркале для Водитель. Сигнальная лампа мигает, когда водитель включает лампу указателя поворота, чтобы въехать в полосу движения, где находится другой автомобиль.

Система помощи при смене полосы движения (LCA): распознает другой высокоскоростной доступ транспортных средств в зоне LCA и отображение контрольной лампы BSD на sied зеркало для водителя.

Контрольная лампа мигает, когда водитель включает сигнал поворота фонарь, не распознавая внезапно приближающееся транспортное средство с этой направление.

-	Предупреждение о перекрестном движении сзади (RCTA): генерирует тревожный сигнал. к приближающемуся сзади и сбоку автомобилю во время движения автомобиль задним ходом.

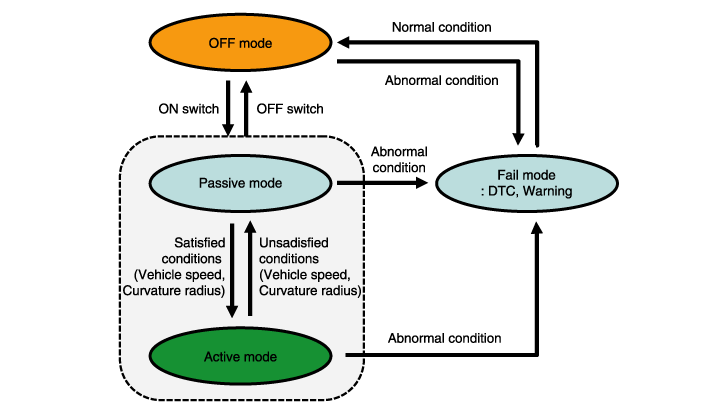

Режим работы системы

1.	При запуске двигателя при выключенном выключателе включается режим OFF.

2.	При нажатии переключателя ON в режиме OFF активируется пассивный режим.

Если запустить двигатель при включенном переключателе, включается пассивный режим.

? Когда зажигание включено, переключатель находится в исходном состоянии: сохраняется последнее положение.

А.	Если IGN OFF > ON при включенном переключателе, переключатель включен.

Б.	Если IGN OFF > ON при выключенном переключателе, переключатель выключен.

Если вы запускаете двигатель с включенным переключателем BSD или если вы включаете BSD при выключенном BSD, мигает контрольная лампа наружного зеркала заднего вида на 2-3 секунды.

Это должно сообщить драйверу, что система BSD готова. (при условии, что если система находится в режиме Fail, мерцания нет.)

5.	Если условия активации (скорость и радиус кривизны) выполняются во время движения, включается активный режим (выдается предупреждение).

6.	Если условия активации (скорость и радиус кривизны) не выполняются во время движения, включается пассивный режим (предупреждение снято).

7.	Если операция BSD и LCA завершается сбоем в каком-либо режиме, включается режим Fail.

8.	Если операции BSD и LCA работают нормально в режиме Fail, включается режим OFF.

9.	При нажатии переключателя OFF во время работы функций BSD и LCA (активный/пассивный) включается режим OFF.

Состояние предупреждения

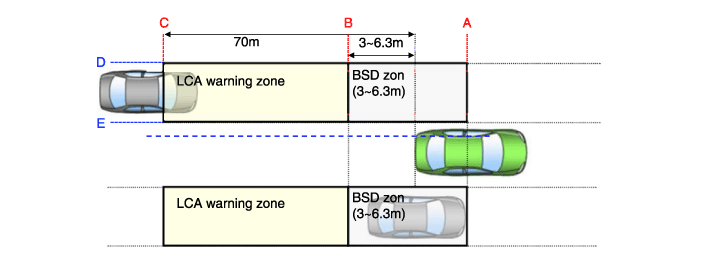

1.	Зона предупреждения

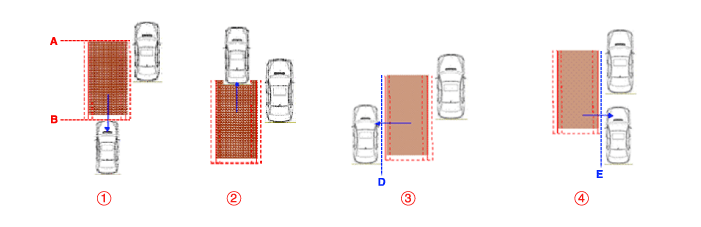

Условия включения предупреждения BSD

Весь кузов целевого автомобиля находится за линией А.

Любая часть целевого транспортного средства пересекает линию B.

Любая часть целевого автомобиля пересекает линию D и гистерезис In.

Вся часть целевого транспортного средства проходит линию D и гистерезис In.

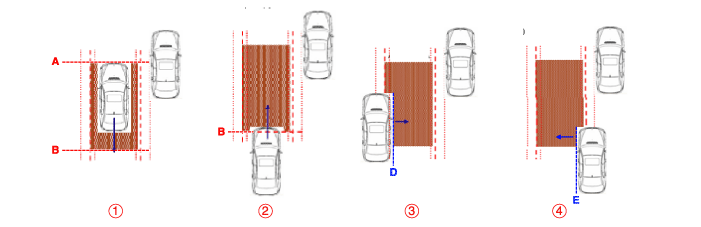

Условия отключения предупреждения BSD

Весь кузов целевого транспортного средства движется перед линией А.

Весь корпус целевого транспортного средства перемещается за линию B.

Весь кузов целевого автомобиля проходит линию D и гистерезис Out.

Вся часть целевого транспортного средства проходит линию E и гистерезис Out.

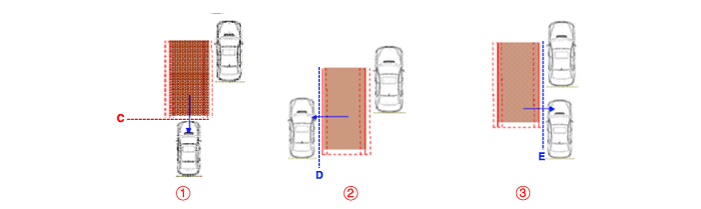

Условия включения предупреждения LCA

Весь корпус целевого автомобиля находится за линией B.

Любая часть целевого транспортного средства пересекает линию C.

Любая часть целевого автомобиля пересекает линию D и гистерезис In.

Вся часть целевого транспортного средства проходит линию E и гистерезис In.

Во всех вышеперечисленных условиях TTC (время до столкновения) составляет не менее 4,5 с.

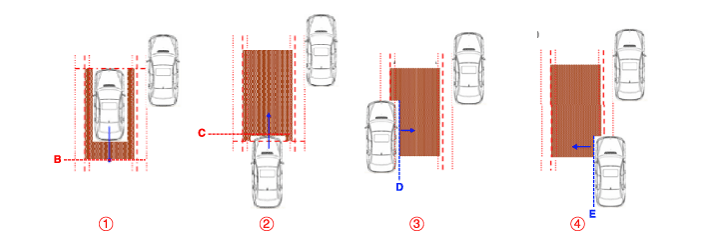

Условия отключения предупреждения LCA

Весь кузов целевого автомобиля находится перед линией B.

Весь кузов целевого транспортного средства пересекает линию C.

Весь кузов целевого автомобиля проходит линию D и гистерезис Out.

Весь кузов целевого автомобиля проходит линию E и гистерезис Out.

Во всех вышеперечисленных условиях TTC (время до столкновения) не превышает 4,5 с.

6.	Условия активации датчика Переключатель BSD и LCA (обозначается светодиодом переключателя) включен. Скорость автомобиля: 30 км/ч или выше Радиус кривизны: 125 м или более Относительная скорость автомобиля: -10 ~ 250?/ч ("-" означает обгон впереди идущего транспортного средства)

7.	Условия отключения датчика Переключатель BSD и LCA (обозначается светодиодом переключателя) выключен. Скорость автомобиля: 28 км/ч или меньше Радиус кривизны: 125 м или менее Относительная скорость автомобиля: Все, кроме -10 ~ 250?/ч ("-" означает обгон впереди идущего транспортного средства)

Запрет управления системой

Радар закрыт обломками : Состояние системы - Выводится сообщение о блокировке

Если датчик на заднем бампере загрязнен снегом, грязью или наклейками, его эффективность обнаружения может снизиться.

Радарная установка повреждена внешним ударом : Отправьте код ошибки

Сбой системы BSD и LCA: отправьте код ошибки

Радар перегрет: Состояние системы - Выводится сообщение о перегреве.

Предупреждение о перекрестном движении сзади (RCTA)

Элемент	Спецификация	Примечания
Скорость автомобиля	0 ~ -10 км/ч	положение R
Время столкновения	4 ~ 36 км/ч	+ : закрытие
Рабочая зона	0,5 ~ 20 м	Транспортное средство: 20 м Велосипед: 15 м

Это функция для помогает проверить автомобиль, приближающийся сзади и сбоку, когда автомобиль заводится назад с парковки вперед на парковке много.

Тревога сделана для автомобиль в течение 2 секунд на основе времени до столкновения (TTC) и человек исключается для подачи сигнала тревоги (Тревога может не подаваться.)

Время до столкновения (TTC): означает подачу сигнала тревоги в случае 2~3,5 секунд для расчетного времени до столкновения путем расчета относительное расстояние/относительная скорость. (изменяется в зависимости от относительная скорость приближения.)

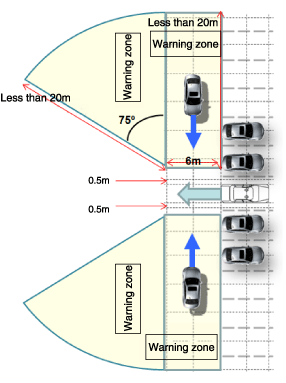

Зона предупреждения

Компоненты и расположение компонентов

Компоненты 1. Блок обнаружения слепых зон (BSD)2. BSD-переключатель 3. Спикер4. Сигнальная лампа BSD5. Кластер ...

Процедуры ремонта

Диагностика с помощью ГДС 1. Дефекты системы BSD можно быстро диагностировать с помощью GDS. ГДС быстро приводит в действие привод для контроля, входного/выходного значения и собственного состояния. диагноз. 2. Подсоедините кабель ГДС...
