Hyundai Sonata: Блок цилиндров / Компоненты и расположение компонентов

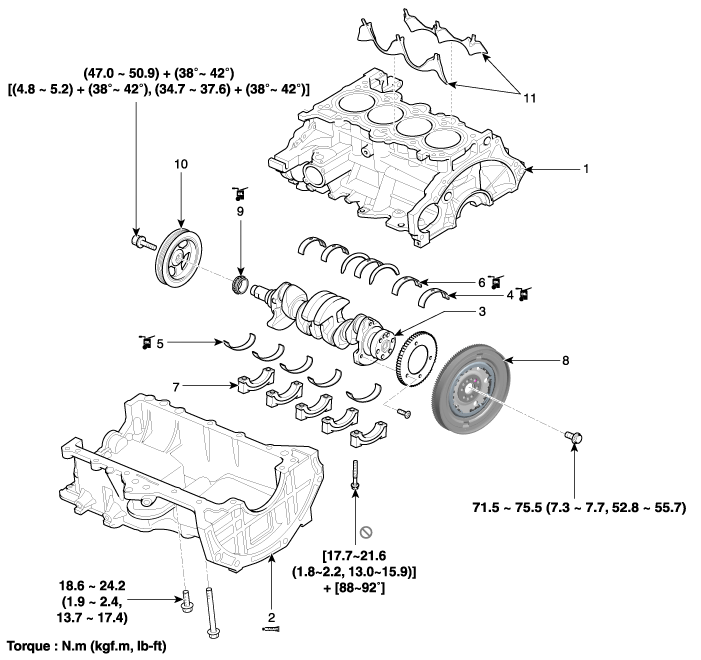

| Компоненты |
|
1. Блок цилиндров
2. Каркас лестницы 3. Коленчатый вал 4. Верхний подшипник коленчатого вала |
5. Нижний подшипник коленчатого вала
6. Упорный подшипник 7. Крышка коренного подшипника 8. Внешний демпферный маховик |
9. Звездочка коленчатого вала
10. Шкив коленчатого вала 11. Вставка водяной рубашки |
|

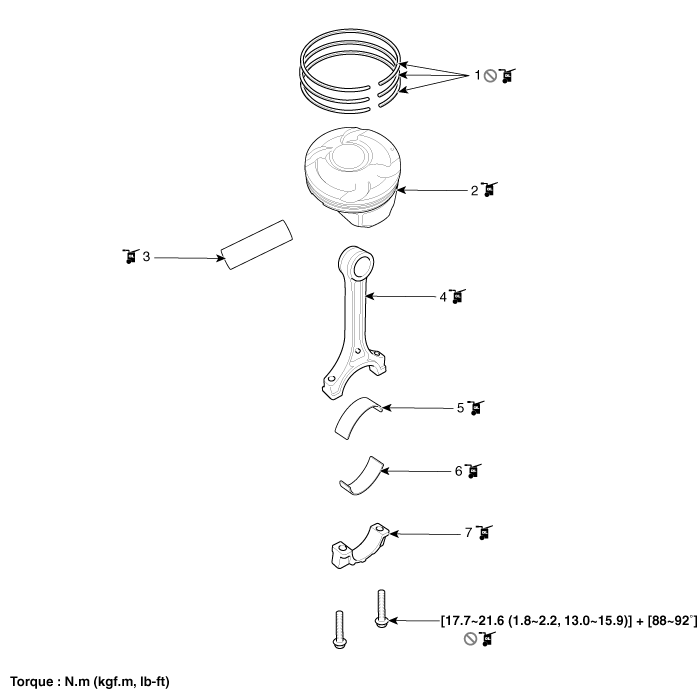

1. Поршневое кольцо
2. Поршень 3. Поршневой палец 4. Шатун |
5. Верхний подшипник шатуна
6. Нижний подшипник шатуна 7. Крышка шатунного подшипника |
Компоненты маховика внешнего демпфера и расположение компонентов
Компоненты
1. Маховик с внешним демпфером
...
