Hyundai Sonata: панорамный люк на крыше / Компоненты и расположение компонентов

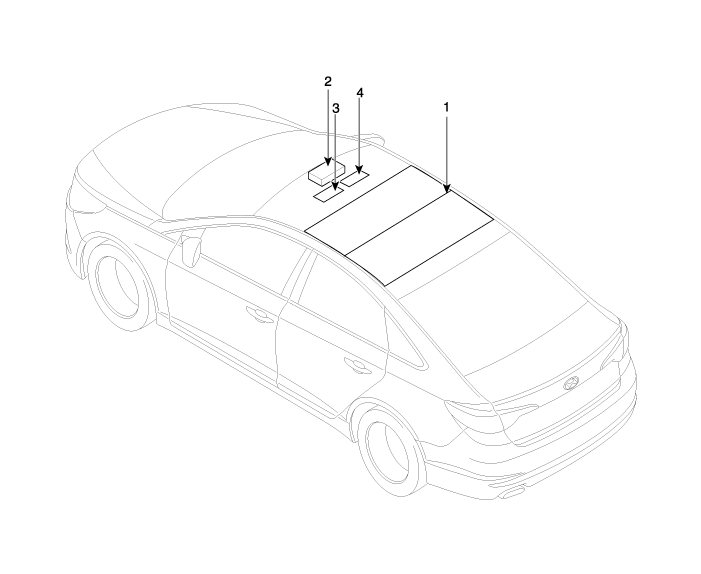

| Расположение компонента |
|
1. Панорамный люк
2. Переключатель панорамного люка |
3. Мотор и контроллер панорамного люка
4. Мотор жалюзи и подчиненный контроллер |
Панорамный люк
...
Схематические диаграммы
Принципиальная электрическая схема
NoРазъем проводки люка на крыше (сторона автомобиля)Разъем проводки люка на крыше (двигатель) Мотор панорамного стекла (главный) Мотор жалюзи (ведомый) 1GND 1 GND 1GND 22Сигнал состояния стекла / инструмент (параметр)Стеклянный ...
Дополнительная информация:
Hyundai Sonata LF 2014-2019 Руководство по обслуживанию: Устранение неисправности термостата
Поиск неисправностей
СимптомыВозможные причиныУстранение Утечка охлаждающей жидкости
•
От прокладки термостата
Проверьте крепежные болты
•
Проверить момент затяжки болтов крепления
•
Затяните болты и снова проверьте герметичность.
Проверьте прокладку на наличие повреждений
•
Проверьте прокладку или уплотнение на наличие повреждений
...
Hyundai Sonata LF 2014-2019 Руководство по техническому обслуживанию: Принципиальные схемы блока управления топливным насосом (FPCM)
Принципиальная электрическая схема
Клемма модуля управления давлением топлива (FPCM) и входной/выходной сигнал
Функция терминала FPCM
Номер контакта ОписаниеПодключен к 1 Заземление датчика топлива Топливный насос 2 Вход сигнала датчика давления топлива (FPS) Датчик давления топлива (FPS) 3CAN [High] ?ECM 4 Электропитание датчика давления топлива (FPS) ( ...
