Электрическая система кузова
Схематические диаграммы
Место в руководстве: Электрическая система кузова
~1мин чтения

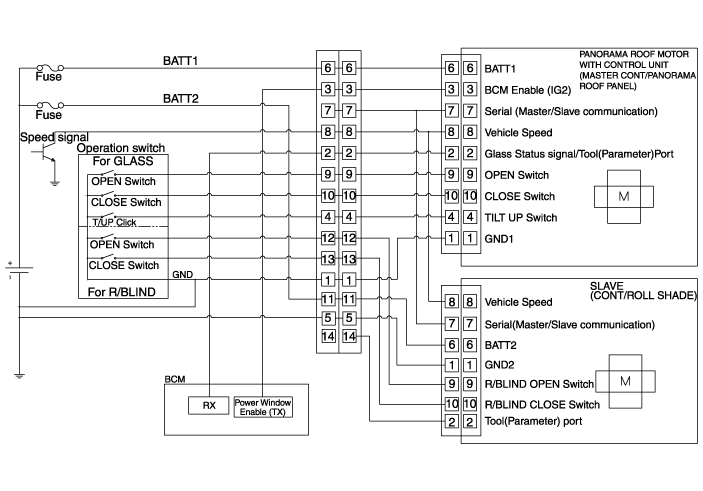

Принципиальная электрическая схема
| Нет | Проводка люка разъем (сторона автомобиля) |
Проводка люка разъем (Мотор) |
Мотор панорамного стекла (Владелец) |
Глухой мотор (Раб) |
 |
 |
 |
|
|
| 1 | Земля 1 | Земля 1 | Земля 2 | |
| 2 | Сигнал состояния стекла / инструмент (параметр) |
Сигнал состояния стекла / инструмент (параметр) |
Слепой сигнал | |
| 3 | Включить BCM | Включить BCM | - | |
| 4 | Переключатель наклона вверх | Переключатель наклона вверх | - | |
| 5 | Земля 2 | - | - | |
| 6 | БАТ 1 | БАТ 1 | БАТАРЕЯ 2 | |
| 7 | - | - | - | |
| 8 | Сигнал скорости автомобиля | Сигнал скорости автомобиля | Сигнал скорости автомобиля | |
| 9 | Стеклянный открытый переключатель | Стеклянный открытый переключатель | Слепой открытый переключатель | |
| 10 | Переключатель закрытия стекла | Переключатель закрытия стекла | Выключатель жалюзи | |
| 11 | БАТАРЕЯ 2 | |||
| 12 | Слепой открытый переключатель | |||
| 13 | Выключатель жалюзи | |||
| 14 | Слепой сигнал | |||
