Hyundai Sonata: Система освещения / Компоненты и расположение компонентов

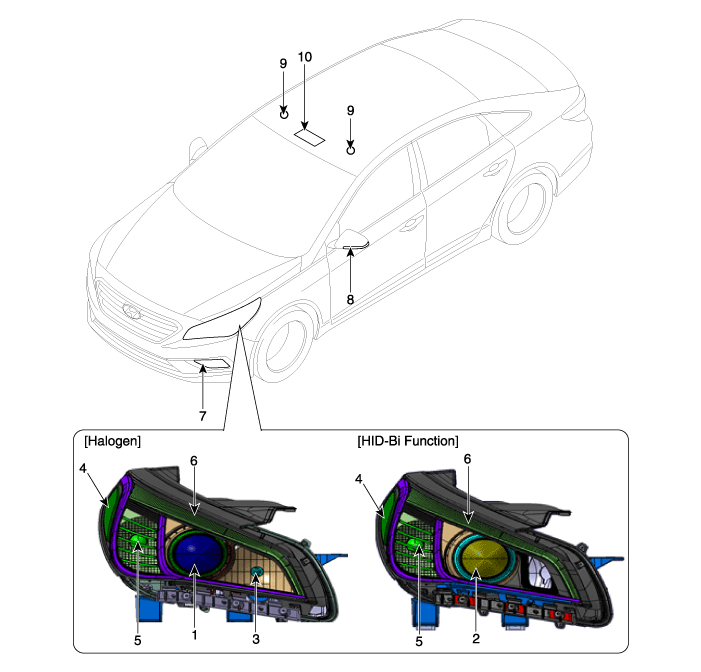

| Расположение компонента |
|
1. Фара (ближний свет)
2. Фара (функция Low/High BI _Function) 3. Фара головного света (дальний свет) 4. Боковой габаритный фонарь 5. Лампа указателя поворота |
6. Габаритный фонарь
7. Дневные ходовые огни (ДХО) 8. Лампа указателя поворота (наружное зеркало) 9. Комнатная лампа 10. Лампа-карта |
|

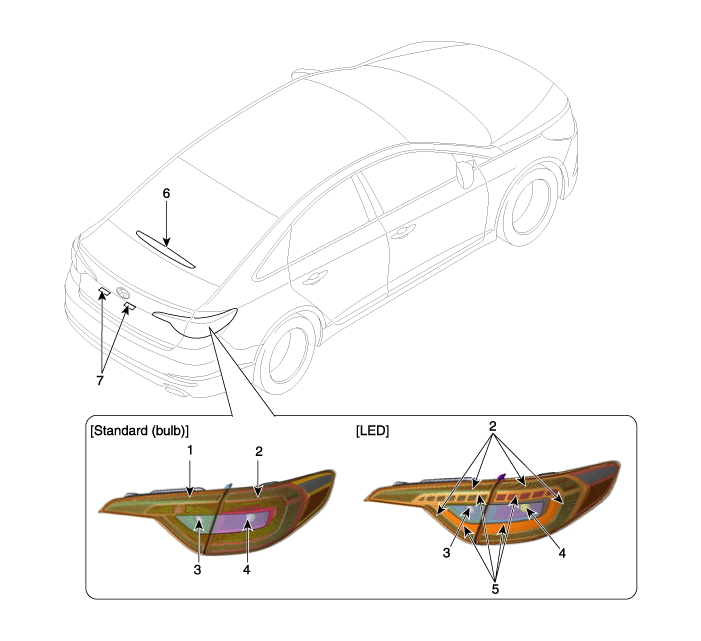

1. Задний фонарь
2. Стоп-сигнал/задний фонарь 3. Фонарь заднего хода 4. Лампа указателя поворота |
5. Стоп-сигнал
6. Высоко установленный стоп-сигнал 7. Лампа лицензии |
Технические характеристики
Спецификация
ItemTypeЛампа Ватт (Вт)FrontA : ГалогеннаяB : HIDФары (галогенные)Ближний/дальний свет(тип A)9005L+ /9005HL+66/60Ближний свет/дальний свет(B Type)D3S / Bi-Function35Передний указатель поворота ...
Компоненты фар и их расположение
Компоненты
1. Лампа дальнего света2. Лампа ближнего света3. Лампа указателя поворота/боковой габаритный фонарь4. Пылезащитный колпачок
1. СПРЯТАННАЯ лампа ближнего/дальнего света (двухфункциональная)2. СПРЯТАННЫЙ кронштейн3. Лампа указателя поворота / Боковой габаритный фонарь...
