Устройство аварийного крепления (EFD) Процедуры ремонта

Удаление

1. 1
   Отсоедините отрицательный кабель аккумуляторной батареи и подождите не менее 3 минут перед началом работы.
2. 2
   Снимите переднее сиденье. (См. Кузов — «Переднее сиденье в сборе»)
3. 3
   Снимите заднее сиденье. (См. Кузов — «Заднее сиденье в сборе»)
4. 4
   Снимите передний анкерный ремень безопасности (А).

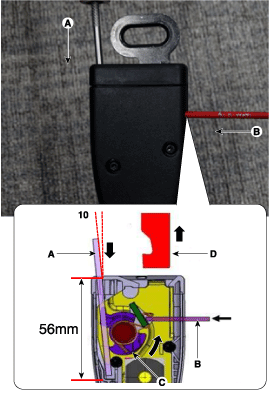

   При замене анкерного натяжителя обязательно используйте соответствующие инструменты для снятия анкерного разъема ремня безопасности (A).

   ---

   Инструменты, которые будут использоваться Инструмент А: шестигранная отвертка или дрель диаметром 3 мм и длиной 56 мм и более. Инструмент B: отвертка или дрель диаметром 3 мм.

   ---



   1. Вставьте инструмент (A) вертикально в отверстие (F). Затем наклоните его более чем на 10°, как показано на рисунке.

      При наклоне на 10° инструмент (A) толкает и вращает внутреннюю часть (C).

   2. Вставьте и вставьте инструмент (B) вертикально в отверстие (E). Затем будет отсоединен анкерный разъем ремня безопасности (D).





5. 5
   Снять обивку дверного проема. (См. Кузов — «Внутренняя отделка»)
6. 6
   Снимите обивку центральной стойки. (См. Кузов — «Внутренняя отделка»)
7. 7
   Снимите напольный ковер в сборе. (См. Кузов — «Ковер на полу»)
8. 8
   Отсоедините анкерный натяжитель (А)
9. 9
   Ослабьте крепежный болт (В) и снимите натяжитель анкера.



Монтаж

1. 1
   Установка обратна снятию.
2. 2
   Подсоедините клеммы аккумулятора (-).
