Процедуры ремонта напольной консоли в сборе

Замена

Наденьте перчатки, чтобы защитить руки.

При поддевании отверткой с плоским наконечником или с помощью накладки инструмент, оберните его защитной лентой и наклейте защитную ленту вокруг соответствующие части, чтобы предотвратить повреждение. Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, чтобы не повредить поверхность. Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1. 1
   Снимите ручку переключения передач и пыльники (A), потяните их вверх.



2. 2
   Снимите лоток (B), используя отверстие держателя съемника, после удаления резинового коврика (A).



3. 3

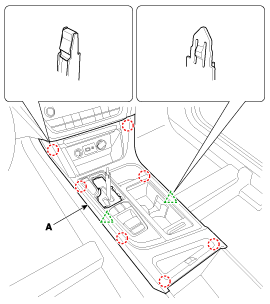

   С помощью отвертки или съемника снимите верхнюю крышку передней консоли (А).



4. 4
   Отсоедините разъемы (А).



5. 5
   Снимите подлокотник консоли (А).



6. 6
   Снимите накладку ящика для хранения (A).



7. 7

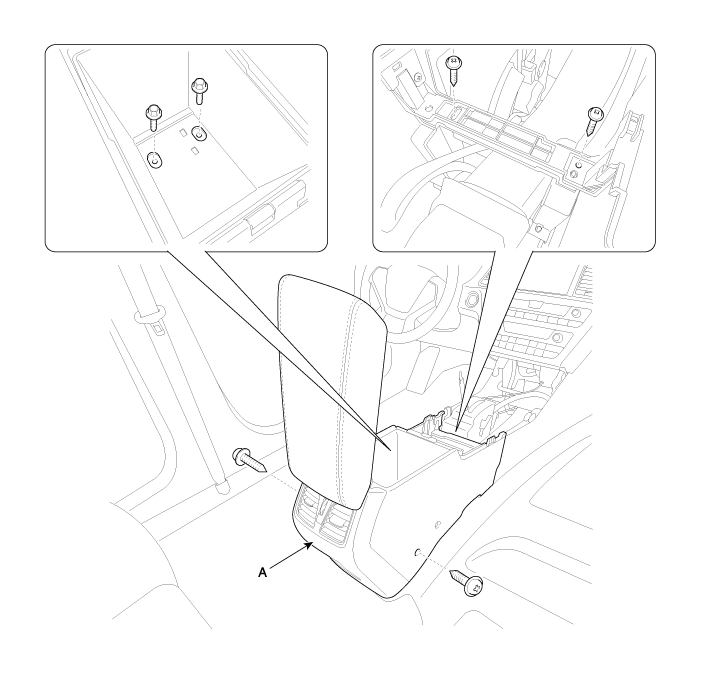

   Ослабив крепежные винты и болты, снимите заднюю часть консоли в сборе (A).



8. 8
   Отсоедините мультимедийные разъемы jcak (A).



9. 9
   Ослабив крепежные винты, снимите переднюю часть консоли в сборе (A).



10. 10
    Установите в порядке, обратном снятию.

    Убедитесь, что разъем подключен правильно. Замените поврежденные клипсы.
