Hyundai Sonata: Процедуры ремонта дверных зеркал с электроприводом / привода зеркал с электроприводом
| осмотр |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите внутреннюю крышку квадранта передней двери (А).
|
| 3. |
Отсоедините разъем наружного зеркала заднего вида с электроприводом от жгута проводов.
|
| 4. |
Подайте напряжение батареи на каждую клемму, как показано в таблице, и убедитесь, что зеркало работает правильно.
[Управление зеркалом (лево/право)]
[Лампа-лужа]
[Индикатор BSD]
[Подогрев зеркал]
[Боковой повторитель лампы]
|
| 1. |
Электросистема кузова может быть быстро диагностирована неисправными частями с помощью системы диагностики автомобиля (GDS).
Система диагностики (GDS) предоставляет следующую информацию.
|
| 2. |
Выберите «Модель автомобиля» и проверяемую систему, чтобы проверить автомобиль с помощью тестера.
|
| 3. |
Выберите «Модуль управления кузовным оборудованием (BCM)», чтобы проверить сиденье водителя или модуль двери помощника (DDM/ADM).
|
| 4. |

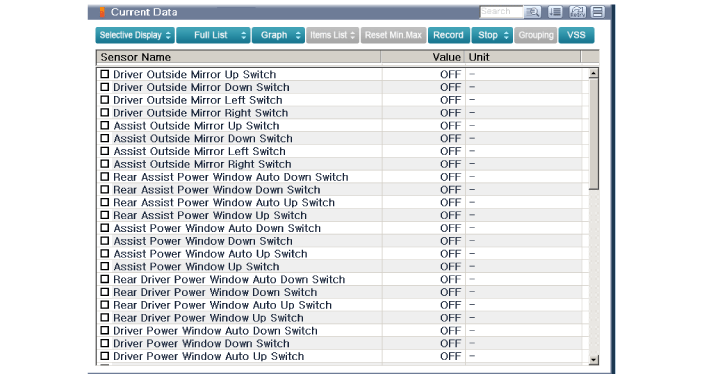

Выберите меню «Текущие данные» для поиска текущего состояния входных/выходных данных.
Можно проверить входные/выходные данные для датчиков, соответствующих модулю сиденья водителя или двери помощника (DDM/ADM).
|
| 5. |
Если вы будете принудительно проверять работу дверного замка с электроприводом, выберите «Проверка срабатывания».
|
Компоненты и расположение компонентов привода зеркал с электроприводом
Компоненты
1. Индикатор BSD2. Боковой повторитель лампы3. Лужа лампа
...
