Блок реле (в салоне) Процедуры ремонта

Проверка предохранителей

1. 1
   Убедитесь, что в держателях предохранителей нет люфта и что предохранители надежно закреплены.
2. 2
   Правильно ли указаны номиналы предохранителей для каждой цепи?
3. 3
   Есть ли перегоревшие предохранители?

   Если необходимо заменить предохранитель, обязательно используйте новый предохранитель одинаковая емкость. Всегда определяйте, почему предохранитель перегорел первым и полностью устранить проблему перед установкой нового предохранителя.

Диагностика с помощью ГДС

1. 1
   Электросистема кузова может быть быстро диагностирована неисправными частями с помощью системы диагностики автомобиля (GDS). Система диагностики (GDS) предоставляет следующую информацию.

   1. 1) Самодиагностика: проверка кода неисправности (DTC) и отображения
   2. 2) Текущие данные: проверка состояния входных/выходных данных системы.
   3. 3) Проверка исполнительного механизма: проверка состояния работы системы.
   4. 4) Дополнительные функции: другие элементы управления, такие как опция системы и регулировка нулевой точки.
2. 2
   Выберите «Модель автомобиля» и проверяемую систему, чтобы проверить автомобиль с помощью тестера.
3. 3
   Выберите «Умный соединительный блок (SJB)».
4. 4

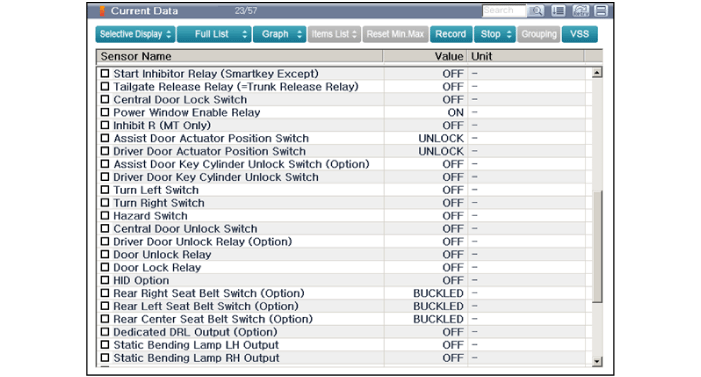

   Выберите меню «Текущие данные» для поиска текущего состояния входных/выходных данных. Можно проверить входные/выходные данные для датчиков, соответствующих интеллектуальному соединительному блоку (SJB).



5. 5

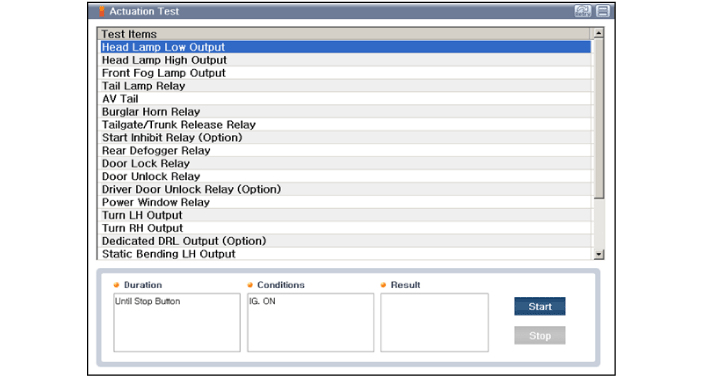

   Если вы будете принудительно проверять работу дверного замка с электроприводом, выберите «Проверка срабатывания».



6. 6

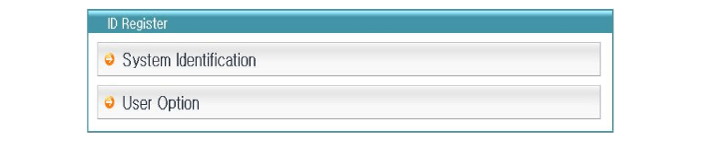

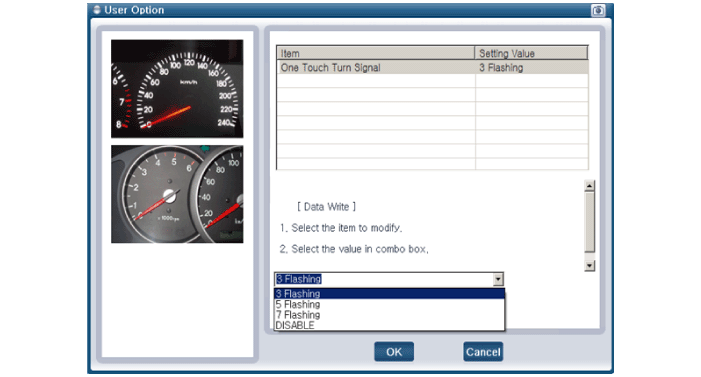

   Если вы хотите изменить параметр пользователя, выберите «Параметры пользователя».





Удаление

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)
3. 3
   Отсоедините разъемы со стороны плавких предохранителей интеллектуального распределительного блока.
4. 4
   Снимите интеллектуальный соединительный блок (А) после ослабления крепежных гаек.



5. 5
   Отсоедините разъемы с задней стороны интеллектуальной распределительной коробки.

Монтаж

1. 1
   Установите умную распределительную коробку.
2. 2
   Установите нижнюю панель аварийной подушки.
3. 3
   Подсоедините отрицательную (-) клемму аккумуляторной батареи.
4. 4
   Убедитесь, что вся система работает нормально.
