Hyundai Sonata: Передняя дверь / Процедуры ремонта

Hyundai Sonata LF 2014-2019 Руководство по ремонту / Кузов (внутри и снаружи) / Передняя дверь / Процедуры ремонта

Корректирование
Регулировка стекла
•
Проверьте направляющие стекла на наличие повреждений или износа и при необходимости замените их.
1.
Снимите обивку передней двери.
(См. Передняя дверь — «Обшивка передней двери»)
2.
Снимите заглушку (А) монтажного отверстия стекла передней двери.
3.
Осторожно сдвиньте стекло передней двери (B), пока не станут видны болты крепления стекла, затем ослабьте их.

4.
Убедитесь, что стекло движется плавно.
Регулировка дверной защелки
1.
Ослабьте болты (B) ровно настолько, чтобы язычок (A) мог двигаться.
Момент затяжки :
(B): 16,7 ~ 21,6 Н·м (1,7 ~ 2,2 кгс·м, 12,3 ~ 15,9 фунт-фут)

2.
Постучите по бойку пластиковым молотком, чтобы отрегулировать бойок. Нападающий не будет сильно двигаться, но даст некоторую корректировку.
3.
Удерживая внешнюю ручку, прижмите дверь к кузову. чтобы быть уверенным, что ответная планка допускает посадку заподлицо. Если дверь защелкивается правильно, затяните винты и перепроверьте.
Регулировка положения двери
•
После установки двери проверьте прилегание заподлицо с кузов, затем проверьте равные зазоры между передней, задней и нижней частями, кромки дверей и кузов. Убедитесь, что края двери и кузова параллельно. Перед регулировкой замените крепежные болты.
1.
Убедитесь, что края двери и корпуса параллельны.

2.
При регулировке дверей поставьте автомобиль на твердую ровную поверхность.
3.

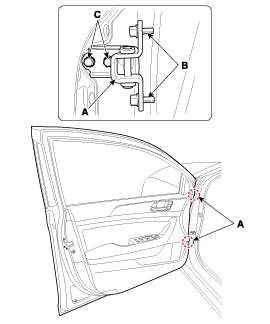

Отрегулируйте на петлях (A):
А.
Слегка ослабьте болты крепления дверцы и перемещайте дверцу внутрь или наружу, пока она не выровняется с кузовом.
Б.
Слегка ослабьте болты крепления петли и сдвиньте дверь вперед или назад, вверх или вниз, чтобы выровнять зазоры.
С.
Поместите хозяйственное полотенце на домкрат, чтобы не повредить дверь при регулировке двери.
Момент затяжки :
(B): 21,6 ~ 26,5 Н·м (2,2 ~ 2,7 кгс·м, 15,9 ~ 19,5 фунт-фут)
(C): 37,3 ~ 41,2 Н·м (3,8 ~ 4,2 кгс·м, 27,5 ~ 30,4 фунт-фут)

4.
Смажьте шарнирные части указанных петель.
5.
Проверьте наличие утечек воды.
